禧玛诺中空牙盘底部支架螺栓调节工具

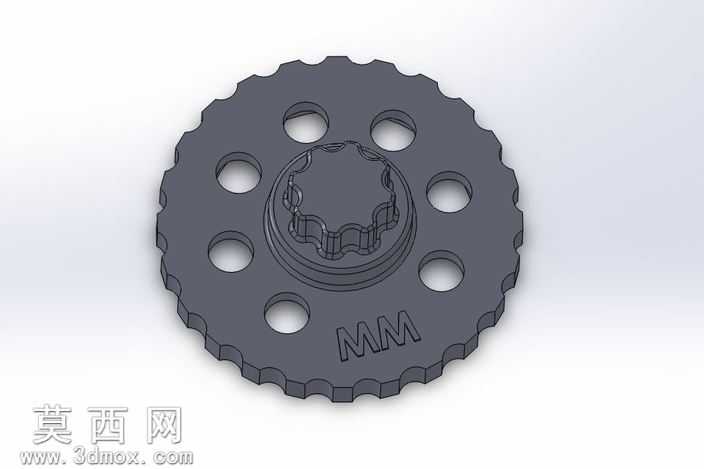

本模型为适配Shimano Hollowtech II系列牙盘的底部支架螺栓调节专用工具，采用三维参数化建模方式完成全结构设计，建模过程中严格参照禧玛诺原厂非驱动侧曲柄支架螺栓的花键齿形参数，先绘制中心花键的齿廓草图，通过拉伸凸台生成花键啮合主体，保证花键的齿距、齿深与原厂螺栓完全匹配，避免拆装时出现滑齿问题。工具外圈设计为连续波浪形防滑齿结构，建模时通过圆周阵列齿形特征生成，齿形的弧度与高度经过反复调整，既可以徒手施力转动，也能配合扳手施加更大扭矩，适配不同松紧度的螺栓拆装需求。工具盘面均匀分布六个圆形镂空孔，在保证整体结构强度的前提下有效降低工具自重，同时镂空结构也能减少3D打印时的材料消耗，降低自制成本。盘面预留的MM标识位采用浮雕式建模设计，通过拉伸凸台生成标识字符，字符高度控制在0.8mm，既不会影响工具的平面贴合度，也能起到清晰的标识作用。材质设计上模拟常用工具钢的哑光金属质感，渲染时添加细微的磨砂纹理，还原金属工具的真实触感，同时对花键啮合面做了高亮处理，突出核心配合结构的精度。设计初衷是作为原厂工具的平替方案，建模时充分考虑3D打印的工艺特性，所有结构均采用无倒扣设计，无需添加支撑即可直接打印成型，打印完成后仅需简单去除毛边即可投入使用，能够精准卡入非驱动侧曲柄的支架螺栓位置，轻松完成底部支架的松紧调节与拆装维护，解决了专用工具遗失后无法维护牙盘的问题，整体结构紧凑，受力均匀，完全满足日常自行车维护的使用需求。
