12V锂离子电池外壳结构设计

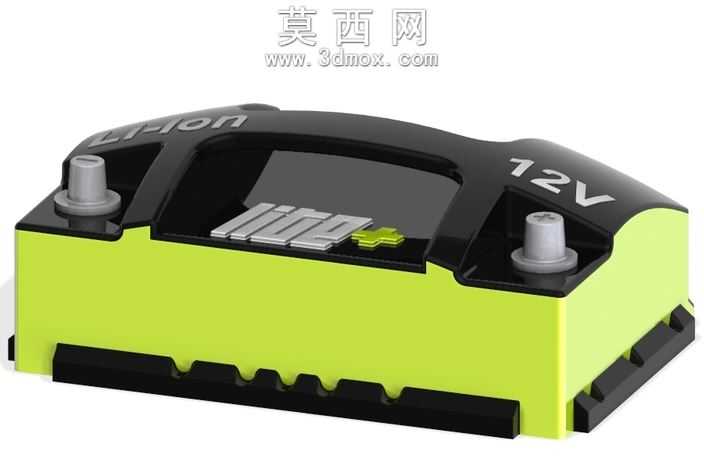

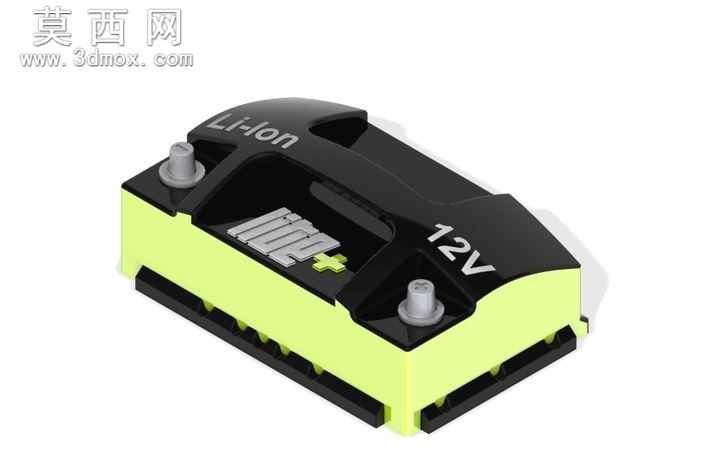

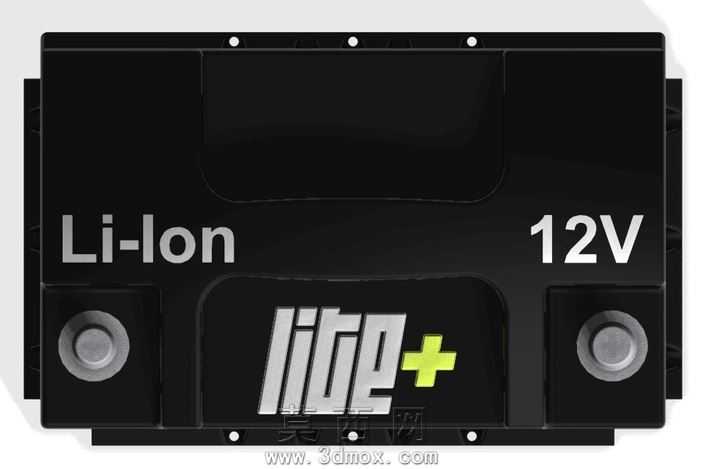

本作品为12V规格锂离子电池的外壳三维设计，整体建模过程围绕便携储能设备的实用需求展开，在三维软件中首先完成整体轮廓的参数化搭建，结合锂离子电池组的实际排布尺寸确定外壳的长宽高比例，保证内部电芯空间利用率的同时预留出接线端子、固定结构的安装位置。建模阶段对上下壳体的配合结构做了精细化处理，底部设置等距排布的卡槽结构用于电芯组的限位固定，避免使用过程中电芯移位引发的安全隐患，顶部的两个圆柱形接线端子做了凸起式结构设计，既保证接线时的接触稳定性，也能在外壳堆叠放置时减少端子受到的挤压磨损。外观设计上采用撞色搭配方案，主体侧围部分做荧光黄绿色的哑光材质处理，上盖部分采用黑色磨砂硬质塑料材质，表面蚀刻Li-ion、12V以及极性标识，标识区域做轻微凹陷处理避免长期摩擦导致标识磨损，上盖还设置了内凹式提手结构，方便电池的提取与搬运。材质渲染阶段针对不同部件做了区分设置，壳体部分模拟耐冲击ABS工程塑料的质感，调整表面粗糙度参数还原磨砂材质的漫反射效果，接线端子部分模拟镀锌金属的哑光金属质感，边缘做轻微倒角处理避免锐边划伤，底部的接触边做加厚处理提升整体抗摔性能。结构设计上充分考虑了电池的使用场景，外壳侧边做圆弧过渡处理，没有尖锐棱角，上下壳体的拼接处设置卡扣与密封槽结构，既方便组装拆卸，也能提升日常使用中的防尘防泼溅能力，整体模型的所有结构都做了可制造性校验，壁厚均匀符合注塑成型的工艺要求，没有出现壁厚突变或者倒扣难以脱模的结构，能够直接对接后续的模具开发流程。
