发动机活塞连杆总成结构设计方案

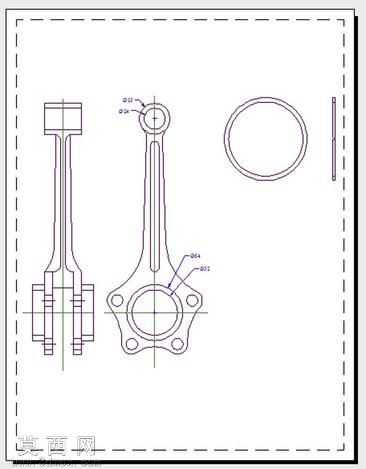

本活塞连杆总成三维建模以发动机动力传递核心部件的实际工程需求为设计基准，在三维建模过程中严格遵循内燃机零部件的设计规范与装配逻辑，首先完成活塞本体的结构构建：针对活塞顶部的燃烧室适配结构、环槽的密封件安装位、销座的承压接触面分别进行参数化建模，保证各部位尺寸公差符合行业通用设计标准，环槽部分预留了活塞环的装配间隙，销座位置做了加强筋过渡处理，避免工作过程中出现应力集中问题。连杆部分采用分体式结构建模，杆身设计为工字型截面，在保证结构强度的前提下尽可能降低部件自重，减少往复运动过程中的惯性损耗，连杆大头的轴承安装位、小头的活塞销连接孔分别做了同轴度约束，大头端的连接螺栓孔位严格按照圆周均布规则排布，保证装配后的连接稳定性。配套的活塞环、连接销、紧固螺栓等附属零件均按照实际装配关系完成独立建模，各零件之间设置了合理的装配约束，可完整模拟活塞连杆总成在气缸内的往复运动过程。材质设定方面，活塞本体采用铝合金材质参数，兼顾轻量化与导热性能，连杆采用合金钢材质参数，满足高强度传动的受力需求，活塞环采用铸铁材质参数，保证密封与耐磨性能，各部件的表面粗糙度、热处理工艺对应的材质表现均在渲染参数中做了对应设置，可直观呈现不同部件的材质差异。整体设计过程中充分考虑了部件的运动干涉校验，通过三维软件的运动仿真模块验证了活塞上行、下行过程中连杆摆动角度的合理性，确认各部件之间不存在运动干涉，同时对连杆杆身、活塞销座等关键受力部位做了有限元分析前置的结构优化，保证模型可直接用于后续的工程分析、工艺设计以及教学演示场景，完整还原了内燃机核心传动部件的结构特征与装配逻辑。
