单反相机用滤光片夹适配结构设计

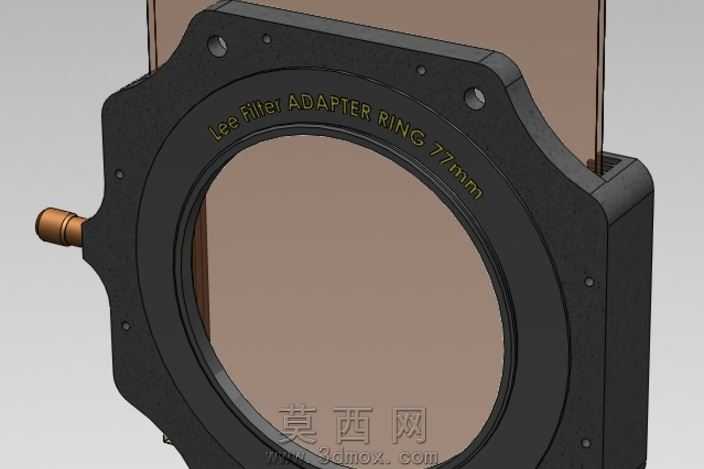

本作品为适配单反相机的滤光片夹三维结构设计，整体采用三维建模软件完成全参数化构建，从摄影实操的使用需求出发完成整体结构规划。建模阶段首先完成核心适配环的参数绘制，严格匹配77mm标准镜头滤镜螺纹尺寸，保证与市面主流单反镜头的安装兼容性，适配环外圈预留定位孔位，用于与滤光片夹主体的锁合固定。主体夹身采用一体化框架式结构设计，建模时对边缘做圆角过渡处理，避免使用中刮蹭镜头或滤光片，夹身内侧设置滑槽结构，可顺畅插入中性密度滤光片等方形滤镜，侧边设置铜质锁紧拨杆，建模时还原拨杆的转轴结构与锁紧行程，拨杆表面做滚花纹理的细节建模，提升操作时的摩擦力，方便用户快速锁紧或更换滤光片。材质渲染阶段，适配环与夹身主体采用哑光硬质工程塑料材质，调整材质参数还原磨砂黑的质感，避免反光影响拍摄效果，锁紧拨杆采用黄铜金属材质，调整金属粗糙度与反射参数，还原铜件的温润金属光泽，滤光片部分采用高透光学玻璃材质，设置轻微的透光折射效果，还原光学镜片的真实质感。结构设计上充分考虑使用场景的稳定性，夹身背部设置与相机机身贴合的定位面，保证安装后滤光片与镜头光轴完全重合，避免出现暗角或偏色问题，整体壁厚经过参数化优化，在保证结构强度的前提下尽可能降低整体重量，减少安装后对镜头卡口的负重压力。建模过程中对所有活动部件做干涉检查，确保拨杆转动、滤光片插拔过程中无结构卡滞，各连接孔位的尺寸公差经过合理设置，兼顾安装的顺畅度与连接的紧固性，整体结构紧凑，安装拆卸便捷，可满足户外摄影时快速更换不同密度滤光片的使用需求，适配长时间曝光拍摄等专业摄影场景的使用要求。
