模块化单层工业厂房建筑结构设计

　　本次呈现的模块化单层工业厂房结构，核心面向中小型加工制造、仓储中转、配套设备安置类场景的快速搭建需求，区别于传统现浇混凝土厂房的长周期施工模式，该结构所有构件均采用工厂预制、现场装配的逻辑设计，可大幅缩短现场施工周期，降低现场湿作业带来的环保与工期压力。从实际应用场景来看，这类厂房可适配小型机械加工车间、区域物流中转仓、园区配套设备站房、临时生产安置点等多种使用需求，结构预留的围护调整空间可根据不同场景的采光、通风、保温要求更换对应面板，无需改动主体承重结构即可完成功能适配。

　　结构设计层面，主体承重采用等距布置的矩形钢柱作为竖向传力构件，柱脚预留锚栓连接孔位，可适配独立基础、条形基础两种常见的厂房基础形式，单柱的竖向荷载取值按照常规轻型屋面加0.5kN/㎡的屋面活荷载设计，同时预留了小型屋面光伏板、通风气楼的安装荷载余量，避免后期加装附属设施时需要额外加固主体。柱顶采用刚性连接的屋面梁体系，梁截面选用高频焊接H型钢，相比热轧型钢可在同等承重要求下降低构件自重，减少柱脚的基础荷载投入。屋面采用压型彩钢板复合保温层的构造，板型选用隐藏式连接的直立锁边版型，可杜绝传统打钉板的漏水隐患，屋面坡度设置为5%，刚好满足大部分地区的雨水排放流速要求，同时不会因坡度过大增加屋面材料的用量。

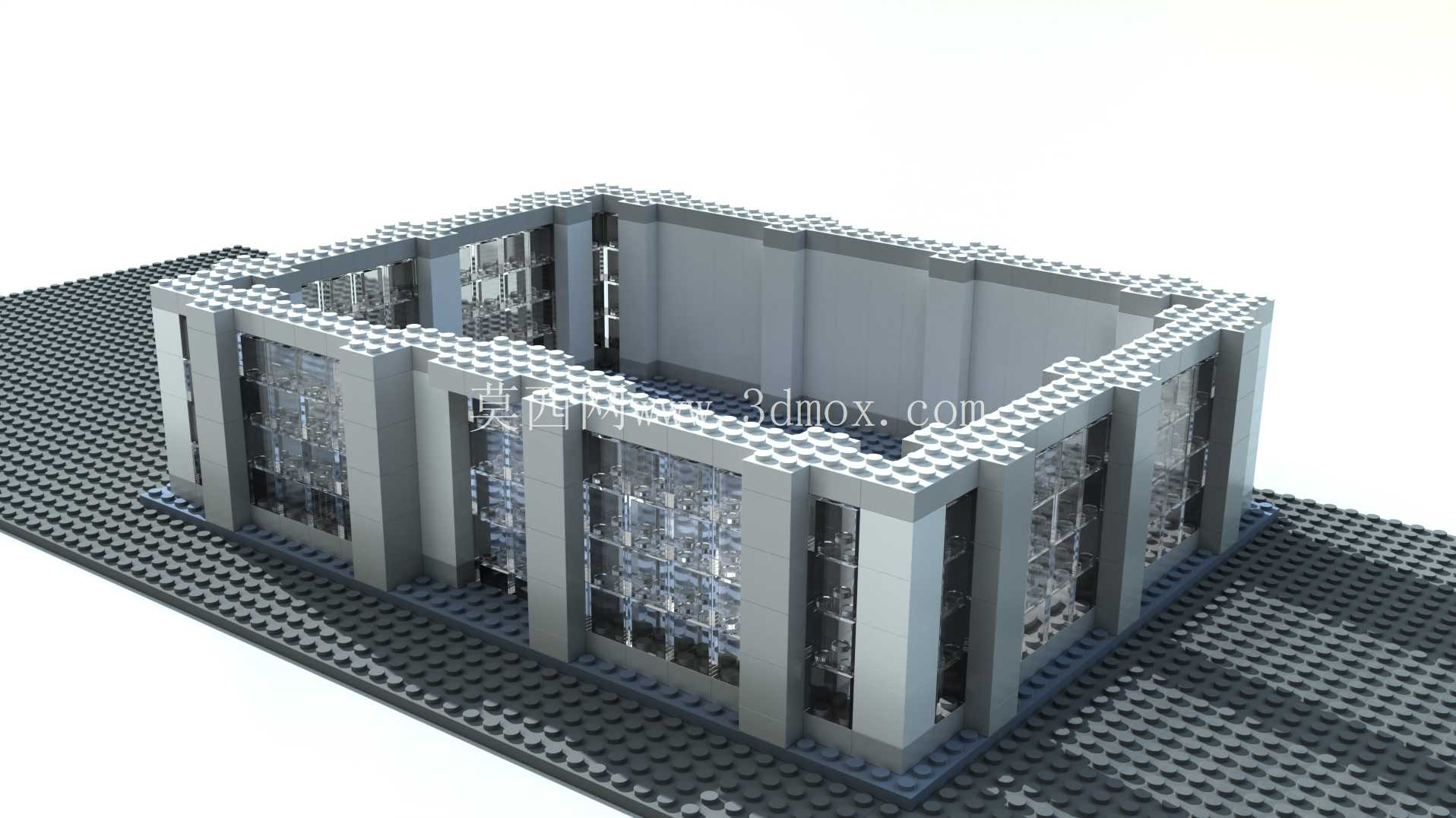

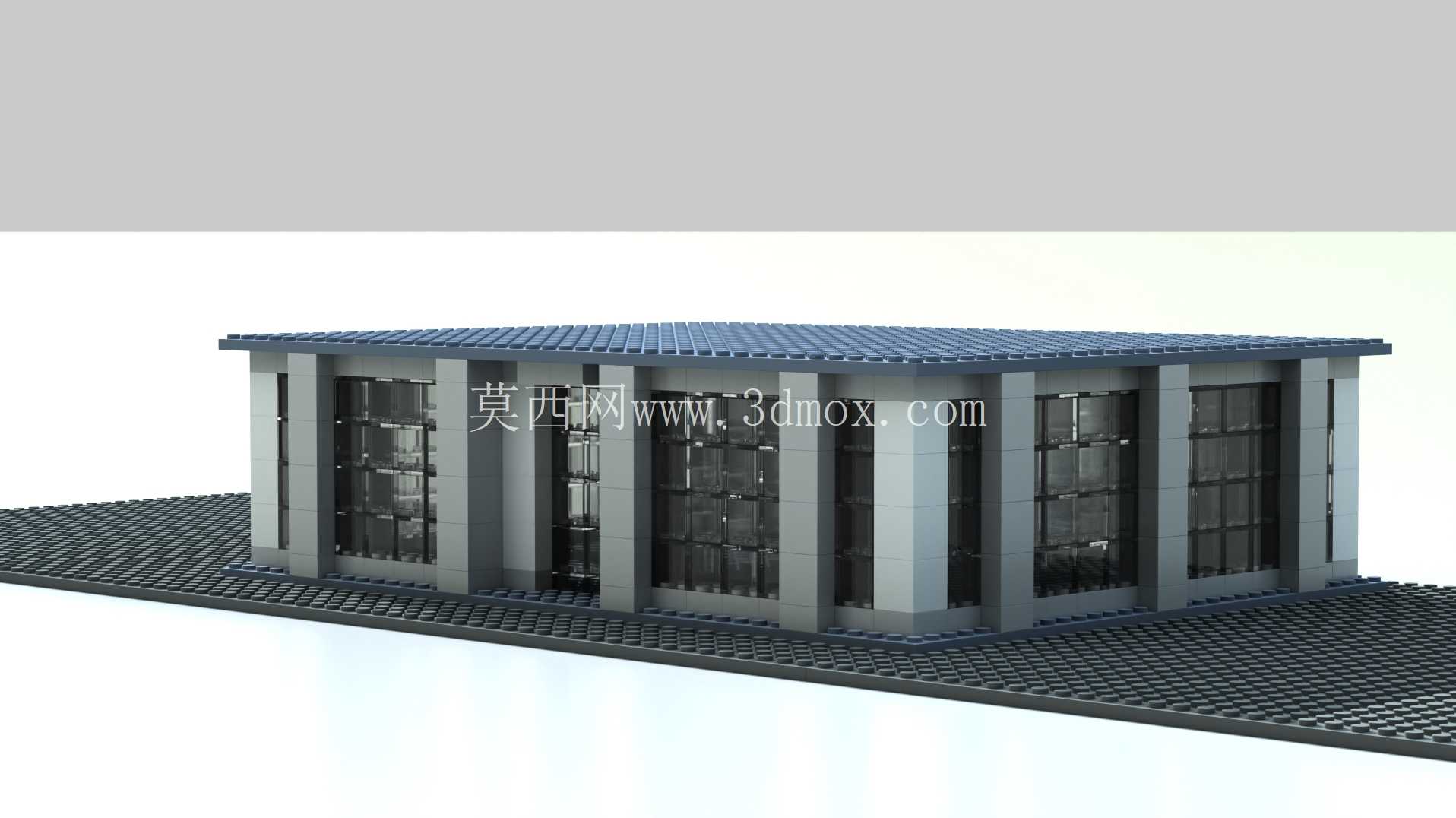

　　围护结构部分，立面采用大面积分格的玻璃窗搭配实体墙段的组合设计，窗墙比控制在0.6左右，既满足生产车间的自然采光需求，减少日间照明能耗，又通过间隔布置的实体墙段保证立面的整体抗风性能，所有窗户均采用上悬外开的开启方式，开启角度设置为30度，可在保证通风效果的同时避免雨水飘入室内，窗框与墙体的连接节点预留了密封胶打注槽口，可适配不同气候区的密封要求。厂房的横向柱距设置为6米，纵向总长度可根据实际场地需求通过增减标准柱距单元进行拓展，单跨跨度设置为12米，内部无中柱遮挡，可满足小型设备的直线布置、叉车的无障碍通行需求，室内净高从地面到梁底的尺寸为4.5米，可适配常规2.8米高度的货架摆放、小型起重设备的安装空间要求。

　　安装边界方面，所有预制构件的连接节点均采用标准化设计，钢柱与基础的连接采用预埋锚栓加调节螺母的构造，可在安装时调整柱的垂直度，降低基础施工的精度要求；柱与梁、梁与檩条的连接均采用高强螺栓搭配定位销的设计，现场安装时可先通过定位销完成构件临时固定，再穿入高强螺栓进行终拧，无需现场焊接作业，对安装现场的设备要求更低，普通的安装队伍经过简单交底即可完成装配。立面墙板采用挂接式安装构造，板块之间设置等压防水腔，可在不打密封胶的情况下实现立面防水，同时方便后期损坏板块的单独更换，无需大面积拆除周边构件。地面部分的结构预留了150mm厚度的混凝土地面施工空间，可根据使用需求选择普通混凝土地面、金刚砂耐磨地面、环氧地坪等不同面层做法，主体结构不会与地面施工产生工序冲突。

　　从设计逻辑上看，整个结构完全遵循模块化、标准化的思路，所有构件的尺寸均符合现有建材的通用模数，无需定制特殊规格的材料，可有效降低构件的生产与采购成本；同时构件的拆分重量均控制在50kg以内，除主体钢梁钢柱需要小型起重设备辅助安装外，其余围护构件均可通过人工完成搬运与安装，进一步降低了现场的施工成本与设备投入。针对不同地区的风荷载、雪荷载差异，该结构可通过调整钢构件的板材厚度、檩条的布置间距来适配不同的荷载要求，核心的连接节点构造保持通用，无需重新设计节点即可完成不同荷载等级的结构调整，大幅提升了设计方案的复用性。
