摩托车进气口结构设计三维模型

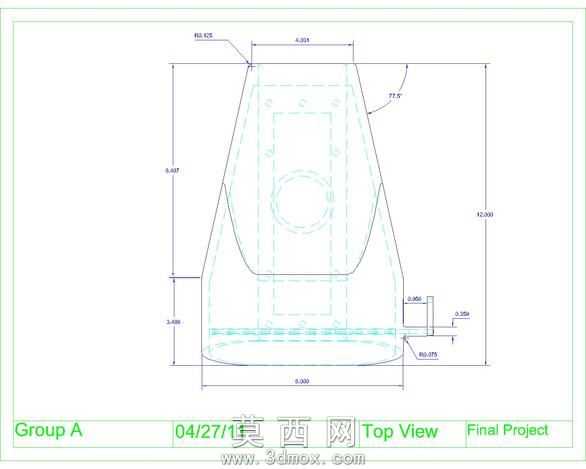

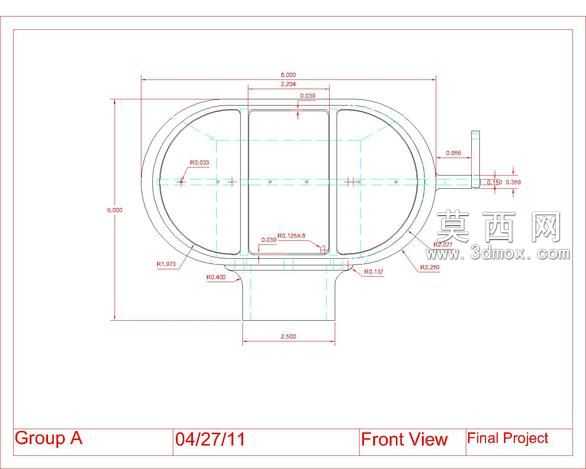

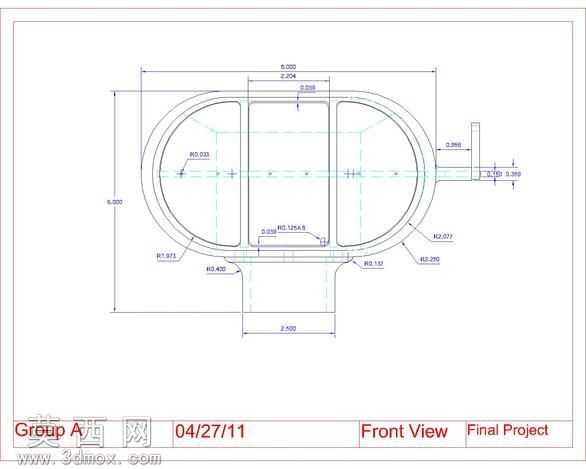

本作品为摩托车进气口的三维结构设计模型，整体建模过程依托三维CAD软件完成，以正视图工程尺寸为核心基准，严格遵循机械制图规范搭建参数化特征。建模初期先梳理进气口的整体轮廓逻辑，主体采用对称式双腔过渡结构，外侧为圆润的环形流道边界，中部设置分隔式导流筋位，底部预留与摩托车进气系统对接的安装接口，侧方延伸出小型传感或管路连接的凸台结构，所有尺寸均按照工程图标注的公差要求进行约束，保证各曲面过渡顺滑无尖锐棱角，避免进气过程中产生不必要的气流紊流。模型构建过程中优先采用草图驱动的特征建模方式，先绘制核心截面的轮廓线，通过拉伸、倒圆角、布尔运算等基础命令完成主体结构搭建，再针对流道内壁做曲面优化处理，模拟实际进气过程中的气流走向，调整内壁弧度以降低进气阻力，提升进气效率。材质设定上，主体结构选用适配摩托车工况的硬质工程塑料材质，表面做哑光磨砂质感处理，安装对接部位预留密封垫片的安装槽位，对应标签中标注的垫片配件，保证装配后的气密性。设计思路围绕提升摩托车进气量展开，对称式双腔结构可以在有限的安装空间内扩大进气流通截面积，中部导流筋既可以强化结构整体刚性，避免车辆行驶过程中产生共振异响，又能对进入的空气做初步导流梳理，让空气更均匀地流向后续的滤清与节气门结构，侧方的凸台接口可适配温度或压力传感元件，方便后续电控系统采集进气数据。整个模型的结构完全匹配摩托车进气系统的装配逻辑，所有安装孔位、对接尺寸均符合通用摩托车配件的适配标准，可直接用于相关配件的结构验证、教学演示或改装方案参考，模型细节处还原了工程图中的所有尺寸标注对应的结构特征，无多余冗余特征，文件结构清晰可编辑。
