双12英寸单元倒相式低音炮箱体设计

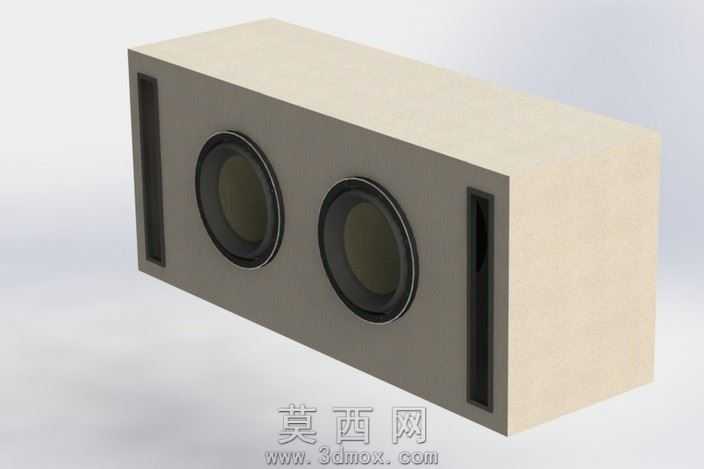

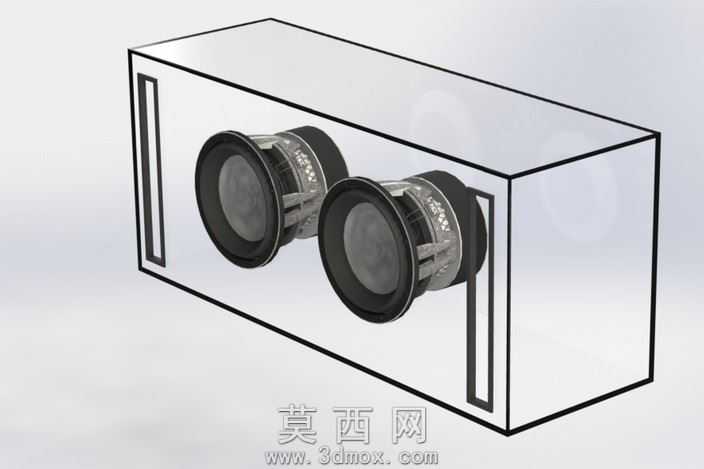

本作品为双12英寸低音单元搭配的倒相式低音炮箱体三维模型，建模阶段采用参数化设计逻辑，先依据12英寸低音单元的安装开孔尺寸、沉孔深度、固定孔位参数确定前面板的开孔布局，再根据倒相管的声学计算长度、管口直径确定箱体侧面的倒相孔位置与尺寸，保证箱体内部净容积符合低音单元的谐振参数要求。建模过程中对箱体板材的拼接结构做了精细化处理，所有板材接缝处预留了标准的胶合余量，边角处做了防共振的倒角处理，避免箱体工作时出现边缘衍射与结构谐振。材质渲染阶段，箱体主体采用高密度中纤板的哑光白色材质表现，还原民用音箱箱体的常用板材质感，低音单元部分分别还原了纸盆振膜的磨砂质感、橡胶折环的哑光弹性质感、金属盆架的冷调金属光泽，倒相孔内壁做了深色哑光处理，模拟真实倒相管的吸音内壁效果。结构设计上采用长方体对称布局，两个低音单元水平居中排布在前面板，倒相孔分别设置在前面板左右两侧靠近边缘的位置，既保证了两个单元的声学对称性，也让倒相孔的气流导出路径避开单元振膜的正面辐射区域，减少气流干扰产生的风噪。箱体内部做了简化的加强筋结构示意，可在实际生产时对应添加内部支撑，进一步提升箱体刚性，降低大音量下的箱体形变。整体建模严格遵循音箱声学设计的常规规范，所有尺寸参数均参考市面主流12英寸低音炮的成熟设计方案，模型可直接用于音箱产品的结构验证、外观效果展示，也可作为DIY音箱制作的参考蓝本，渲染效果清晰呈现了箱体的外观比例、单元布局与细节特征，能够直观展现成品的视觉效果。
