直立式单缸蒸汽机机械结构三维设计

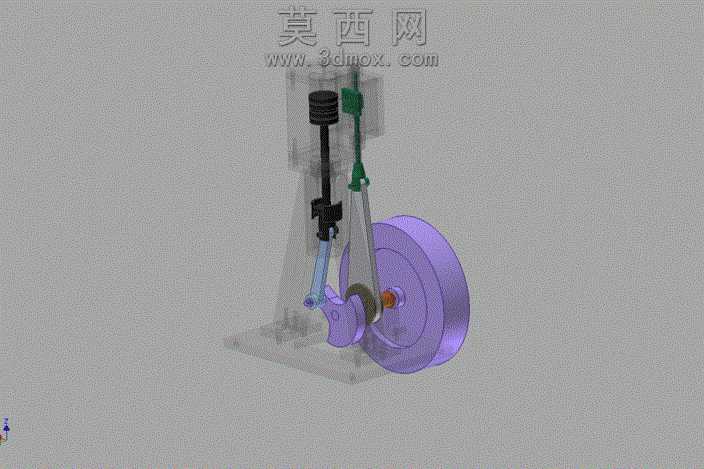

本作品为直立式单缸蒸汽机的三维建模设计，整体采用立式布局，总高度约180毫米，结构紧凑精巧，完整还原了经典蒸汽机的核心传动逻辑。建模过程中严格遵循机械设计的尺寸规范，对各个零部件的配合公差进行了合理预设，确保各运动部件之间无干涉，可顺畅完成完整的动力传递循环。模型的核心结构包含立式气缸组件、活塞推杆、曲柄连杆机构、飞轮配重部件以及立式安装基座，其中气缸部分采用了简化的无多余螺丝的装配设计，既保留了真实蒸汽机的结构特征，又降低了装配复杂度，适合机械原理教学演示使用。材质渲染阶段，针对不同零部件的功能属性分配了差异化的材质：气缸与金属结构件采用哑光金属材质，还原铸铁部件的厚重质感；连杆与传动销轴采用亮面金属材质，突出运动部件的精密属性；飞轮部分采用半透明紫色材质，既可以清晰展示内部的曲柄连接结构，又能通过色彩区分不同功能模块；基座部分采用半透明浅灰材质，弱化基座的视觉占比，让核心传动结构成为视觉焦点。设计思路上，以经典蒸汽机的工作原理为核心，将原本复杂的工业级蒸汽机结构进行简化优化，去除了非核心的辅助管路与阀组部件，保留了活塞往复运动、连杆带动曲柄旋转、飞轮储存惯性的核心动力链路，让使用者可以直观观察到热能转换为旋转机械能的完整机械过程。模型完成后还配套制作了渲染效果图与运动动画，可直观展示活塞上下运动、连杆摆动、飞轮旋转的联动效果，完整呈现直立单缸蒸汽机的运行状态，适合用于机械原理科普、教学演示以及小型动力机械的结构参考。
