NGW型行星齿轮传动机构三维结构设计

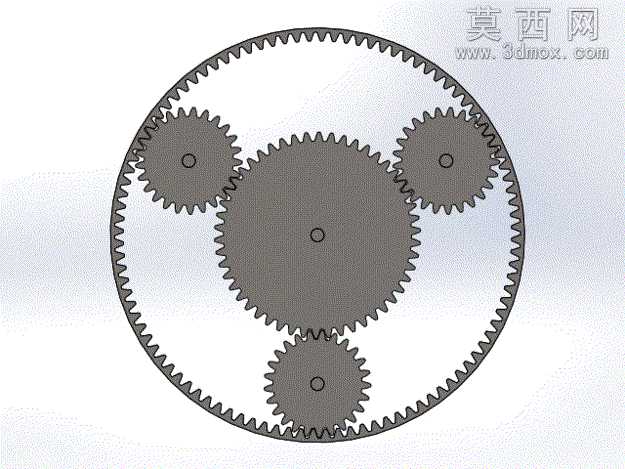

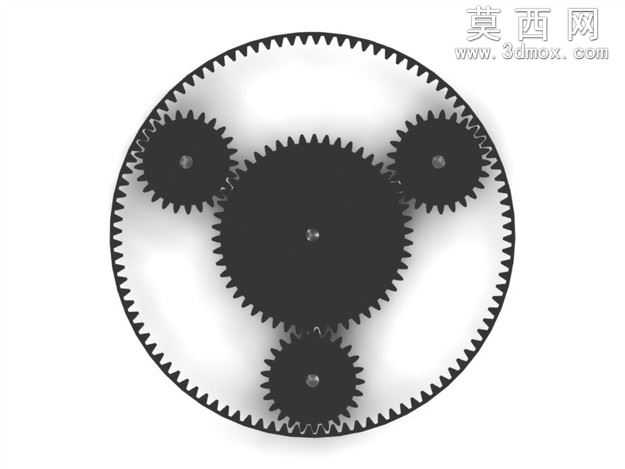

本作品为行星齿轮传动机构的三维设计成果，建模阶段采用参数化设计思路完成各轮齿的精准构建：首先依据行星轮系的传动比匹配要求，确定内齿圈、太阳轮、三个行星轮的模数、齿数、压力角、齿顶高系数等核心齿形参数，通过齿廓渐开线方程生成精准的轮齿齿形曲线，经拉伸、阵列等特征操作完成单个齿轮的实体建模，保证各轮齿的齿距、齿厚、齿向公差符合机械设计标准要求。整体装配阶段严格遵循行星轮系的装配约束关系：将内齿圈设置为固定约束，太阳轮作为动力输入构件与中心轴线添加同轴心约束，三个行星轮通过行星架实现周向均布定位，每个行星轮分别与太阳轮、内齿圈添加齿轮啮合约束，保证啮合侧隙处于合理范围，避免传动过程中出现卡滞或冲击问题。材质与渲染环节，为所有齿轮构件赋予合金结构钢材质，调整金属材质的粗糙度、反射率参数还原钢制零件的哑光金属质感，添加柔和的环境光与定向光源突出轮齿啮合部位的结构细节，通过真实感渲染清晰展示轮系的啮合状态与整体布局。结构设计上采用三个行星轮周向120度均布的布局形式，可有效分担传动载荷，提升机构整体承载能力，同时利用行星轮系的同轴传动特性缩小整体结构体积，相比定轴轮系在相同传动比下具备更紧凑的结构尺寸。设计过程中重点校验了各构件的运动干涉情况，通过运动仿真模拟动力输入状态下的轮系运转过程，确认太阳轮转动时三个行星轮可同步沿内齿圈做行星运动，行星架可稳定输出转速与扭矩，各构件在运转全行程内无结构干涉，轮齿啮合轨迹符合设计预期，可用于机械传动教学演示、减速装置结构研发参考等场景。
