150磅级ANSI标准法兰盲板三维设计

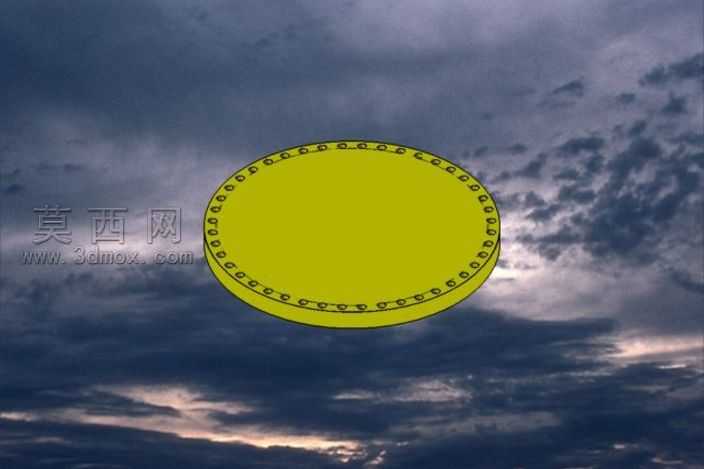

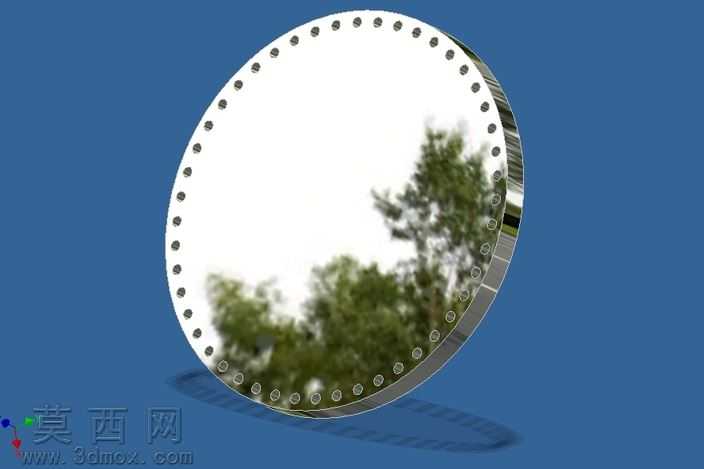

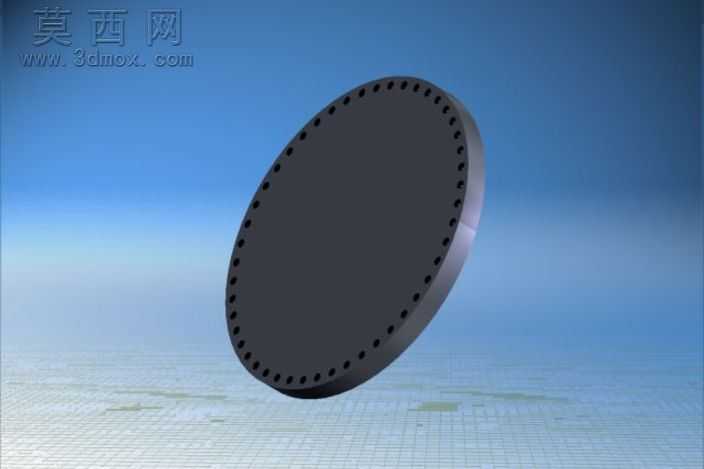

本作品为150实际尺寸ANSI法兰类盲板三维设计，建模阶段严格遵循ANSI法兰标准的尺寸规范，首先通过草图绘制精准的圆形基准轮廓，确定盲板的主体外径与密封面核心尺寸，随后沿圆周方向均匀阵列排布螺栓孔，每一个孔的孔径、孔位分度圆直径、孔间距都完全匹配对应压力等级的法兰连接要求，保证后续与配对法兰装配时的同轴度与贴合精度。建模过程采用参数化设计逻辑，将法兰的压力等级、公称通径、螺栓孔数量等核心参数设置为可调整变量，方便后续适配不同规格的同系列盲板快速修改生成，无需重复绘制基础轮廓。结构设计上，盲板整体为实心圆盘式结构，密封面采用平面密封形式，盘面厚度经过力学校核，能够满足对应管道系统的压力承载需求，边缘做了微小的倒角处理，既去除了加工锐边避免安装划伤，也提升了零件的整体美观度。材质渲染阶段选用了工业常用的碳钢材质效果，表面做了哑光氧化处理的质感表现，还原了实际工业盲板的金属质感，螺栓孔内壁做了轻微的粗糙度表现，模拟钻孔加工后的表面纹理，整体渲染场景采用渐变蓝色背景搭配网格地面，突出盲板的轮廓结构与细节特征，通过多角度的视角调整，清晰展示盲板的正面盘面、圆周螺栓孔分布以及侧面厚度结构，让观看者能够直观了解该盲板的整体形态与结构特点。设计思路围绕管道系统的端部封堵需求展开，盲板作为管道系统中用于临时或永久封堵管道端部的核心配件，需要保证与配对法兰的完全适配，因此在建模初期就将装配兼容性作为核心设计要点，所有连接尺寸都严格对应标准规范，避免出现装配错位、密封不严的问题，同时实心结构的设计保证了足够的结构强度，能够承受管道内部的介质压力，不会出现变形泄漏的情况，整体模型细节完整，尺寸精准，可直接用于装配模拟、工程演示以及加工生产的参考使用。
