集成式工业流体分配撬装设备结构设计

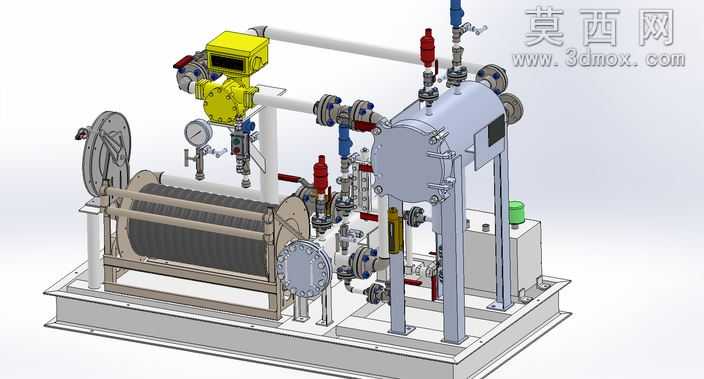

本作品为集成式工业流体分配撬装设备的三维建模成果，建模阶段采用自底向上的装配设计思路，首先完成撬装底座的框架结构建模，采用标准型钢截面搭建承力基座，预留设备安装定位孔位与防滑支撑脚垫的安装位，确保整体设备放置与运输过程中的稳定性。随后逐一完成核心承压罐体的建模，罐体采用卧式圆筒结构，两端配置标准法兰封头，封头处预留多规格管路接口、仪表安装接口与检修人孔结构，严格按照压力容器的接口排布规范完成开孔位置的定位，确保各接口的同轴度与位置公差符合装配要求。管路系统建模阶段，按照流体流向逻辑完成不同通径的工艺管线排布，管线间采用法兰连接、卡套连接等多种工业标准连接形式，管路上依次配置手动球阀、安全阀、压力调节阀、流量计量组件等功能部件，同时在管路对应位置安装压力表、压力变送器等检测仪表，黄色标识的计量调节单元采用模块化建模方式，可单独拆分查看内部调节结构。附属部件建模涵盖了罐体旁的过滤组件、管线支撑管架、侧边控制箱体、顶部排气阀组等细节结构，所有标准件均采用对应工业标准的参数化尺寸建模，法兰螺栓、阀门手轮、仪表表盘等细节均做了精细化还原。材质渲染阶段，承压罐体与工艺管线采用哑光不锈钢材质表现金属质感，阀门手轮、调节部件采用铸钢哑光材质，密封垫片采用橡胶材质的深色半哑光效果，撬装底座采用碳钢喷塑的浅灰色工业漆面效果，黄色计量单元采用醒目的工业黄漆面区分功能模块，安全阀的红色盖帽、绿色状态指示灯等功能标识部件采用对应高饱和色彩做区分，整体渲染效果还原工业现场设备的真实质感。结构设计上充分考虑撬装设备的集成性特点，将所有功能部件集成于统一底座之上，管路排布预留足够的操作检修空间，各部件的安装位置符合人机工程操作要求，支撑腿的排布经过重心校核，确保设备整体放置平稳，防滑结构的设计进一步提升设备安装后的稳定性，避免运行过程中出现移位问题，整体模型完整还原了流体分配撬装设备的全部结构细节，可用于设备结构展示、安装培训、方案评审等场景。
