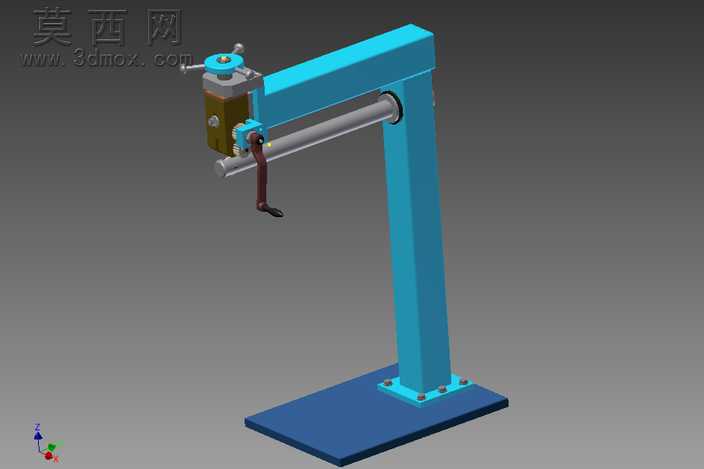

本模型为立式管缝闭合加工设备,采用Autodesk Inventor完成全参数化三维建模,整体结构经过严谨的装配干涉校验,各运动部件的活动行程与配合间隙均经过模拟验证。设备主体采用C型悬臂立式布局,底部为加厚方形安装底座,底座通过多组内六角螺栓与垂直立柱实现刚性连接,保障设备作业时的整体稳定性,避免加工过程中出现结构晃动影响加工精度。水平悬臂从立柱上部向前延伸,悬臂末端集成管缝压合执行机构,机构顶部设置带防滑纹路的手动调节手轮,可根据待加工管件的管径、壁厚参数灵活调整压合行程,适配不同规格的金属管件缝口闭合作业需求。水平方向设置贯穿悬臂的横向导杆,导杆表面做抛光硬化处理,降低管件进给过程中的摩擦阻力,导杆侧部配套带防滑握套的手动操作手柄,操作人员可通过手柄控制压合机构的进给与复位动作,操作逻辑简单易上手。建模过程中对各零部件的材质做了区分赋值:设备底座、立柱、悬臂等结构承重件采用Q235碳素结构钢材质,表面做蓝色喷塑防锈处理,既还原真实工业设备的外观质感,也通过色彩区分不同功能模块;压合执行机构的核心工作部件采用合金工具钢材质,表面做发黑处理提升耐磨性能;操作手柄、手轮等操作人员直接接触的部件采用酚醛树脂材质,兼顾握持舒适度与绝缘防滑属性;连接紧固件采用标准不锈钢外六角螺栓,符合通用工业装配规范。结构设计上充分考虑人机工程学原理,操作手柄的安装高度适配成年操作人员站立作业的舒适操作区间,无需过度弯腰或抬臂即可完成全部加工操作;设备整体占地面积小,无需复杂的地基固定即可放置在普通车间工作台面使用,适合五金加工车间的小批量管件加工作业场景。模型完整还原了设备的全部装配关系,所有零部件均可独立拆解编辑,可直接用于设备的加工出图、作业模拟演示以及相关工装的二次优化设计,也可作为五金加工设备教学演示的三维可视化素材,帮助学习者直观理解立式管缝压合设备的工作原理与结构组成。
