工业用卧式承压储液罐体结构设计

　　在化工生产、食品加工、市政供水以及中小型能源配套场站里，卧式承压储液设备的身影随处可见，这类设备不像立式储罐那样占用过多垂直空间，对于厂房层高有限、需要低位布置介质存储单元的场景，卧式结构的适配性要高出不少。本次呈现的卧式罐体结构，核心功能是存储带一定工作压力的液态介质，不管是工艺环节中的缓冲暂存，还是成品物料的中转存储，都能依托自身的承压结构维持介质存储的稳定性，避免介质因压力波动出现汽化、泄漏或者输送断流的问题。

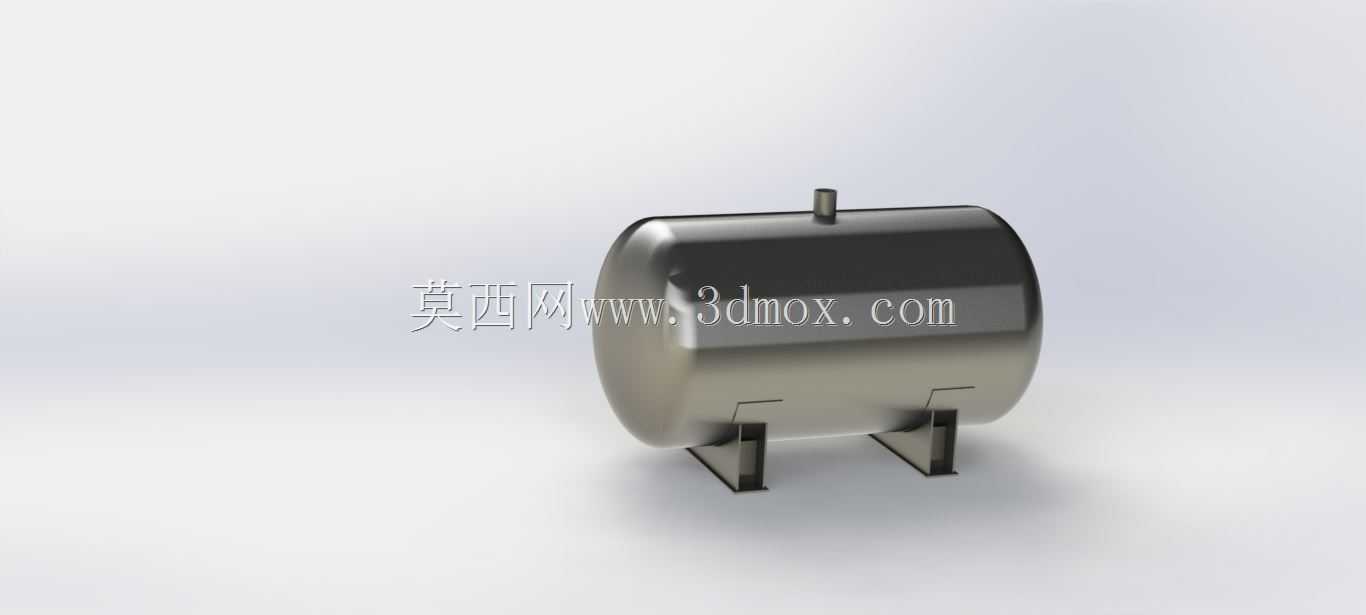

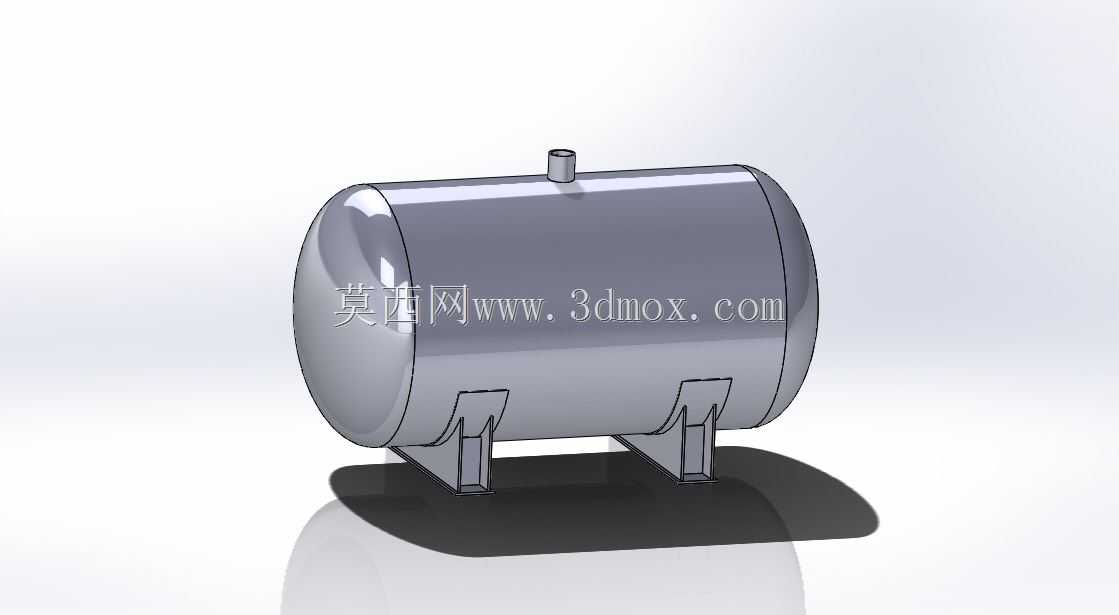

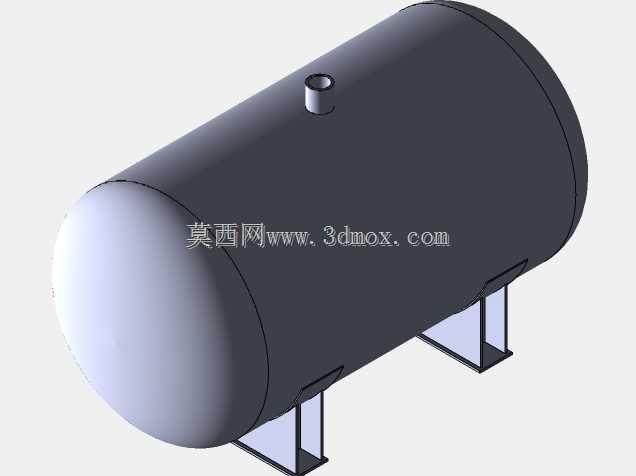

　　从结构设计逻辑来看，整个罐体采用标准椭圆形封头与圆柱形筒身对接的结构形式，这种组合是承压容器领域经过长期工程验证的成熟方案，椭圆形封头的曲面过渡能够有效分散筒身端部的应力集中，相比平盖结构可以在相同承压等级下降低板材厚度，控制整体设备重量。筒身上部设置的单一径向接管，主要用于介质的进出、排气或者安全附件的安装，接管位置避开了封头与筒身的焊缝热影响区，减少焊接残余应力对接管连接部位的强度影响。罐体底部采用两个对称布置的鞍式支座，这是卧式储罐最常用的支撑形式，支座的弧形托板与筒身外壁完全贴合，能够将罐体自重以及内部介质的重量均匀传递到安装基础上，两个支座的间距经过合理核算，既避免了间距过大导致筒身中部挠曲变形，也不会因为间距过小让支座处的局部剪切应力超出材料许用值。

　　在实际安装场景中，这类卧式罐体的安装边界需要重点关注几个维度：首先是水平方向的安装空间，除了罐体本身的筒身长度加上两端封头的外伸尺寸，还要预留出端部接管连接阀门、操作检修的侧向空间，通常封头外侧需要留出至少能容纳一个操作人员开展法兰紧固、附件检修的操作距离；垂直方向上，要核算鞍式支座的底板到罐体顶部接管顶端的总高度，匹配厂房内的管线排布高度，避免上部接管与厂区架空管线出现干涉；基础施工阶段，两个鞍式支座的安装平面需要保证水平度偏差在工程允许范围内，其中一个支座会设计成滑动式结构，用来抵消罐体在温度变化时产生的热胀冷缩位移，避免温度应力拉扯焊缝导致结构损坏。

　　从功能特性上看，该罐体的筒身壁厚匹配常规中低压工况的使用需求，内壁光滑无多余凸起结构，能够减少介质残留，对于需要定期清理内部的应用场景，光滑内壁也能降低清洁作业的难度。鞍式支座上设置的加强筋结构，能够提升支座本身的结构刚度，避免在满液承重状态下出现支座变形、托板与筒身贴合不严的问题。顶部接管的高度经过优化，既满足外接管线的安装操作空间，也不会因为接管过高增加运输过程中的磕碰风险，运输状态下接管顶端不会超出罐体运输固定架的边界，方便整体转运。

　　在结构建模过程中，所有焊缝位置都预留了标准的焊接坡口结构示意，筒身与封头的对接环缝、接管与筒身的连接角缝、支座与筒身的连接焊缝都按照实际焊接工艺要求做了结构处理，方便后续开展有限元应力分析时，能够准确模拟焊缝位置的应力分布。整个罐体的外形没有多余的装饰性结构，所有外部结构都服务于承压、支撑、连接的核心功能，符合工业存储设备的设计逻辑，不管是用于工艺系统的配套选型参考，还是作为同类设备建模的结构参照，都能还原真实工程场景中的设备结构特征。在日常运维场景中，这种卧式结构的罐体因为安装高度低，人员开展外部检查、防腐维护的时候不需要搭建过高的操作平台，相比高位布置的立式储罐，运维作业的安全系数更高，也能降低配套运维设施的搭建成本。对于中小型生产场站来说，这类罐体可以直接布置在车间地面的设备基础上，不需要额外搭建高层支撑框架，能够压缩整个工艺系统的建设成本，缩短安装施工的周期。
