相机镜头保护盖结构设计作品

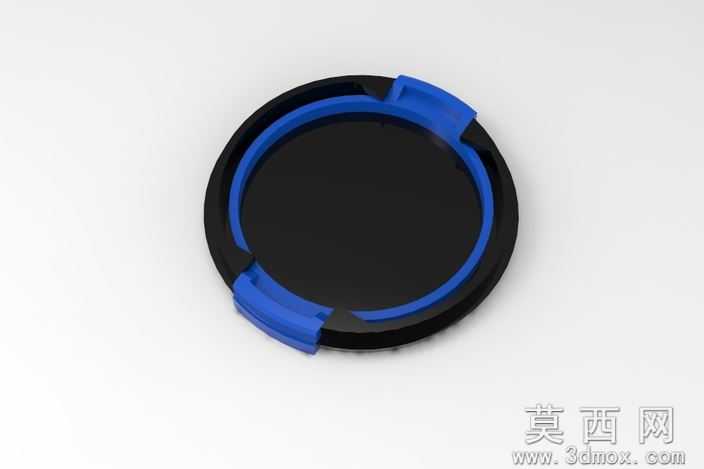

本作品为相机镜头保护盖的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据常规镜头前端的标准卡口尺寸确定基础圆形轮廓，以中心轴为基准完成主体圆形基体的拉伸建模，保证盖体内径与镜头前端外径的配合公差控制在合理区间，避免安装后出现松动脱落或过紧难以拆卸的问题。结构设计上采用双侧弹性卡扣的卡合方案，在盖体边缘对称设置两处带弹性形变余量的卡扣凸耳，卡扣内侧设置与镜头前端卡口槽匹配的卡位凸起，安装时仅需对准卡口轻压即可完成卡合固定，拆卸时捏动两侧凸耳即可轻松取下，操作逻辑符合摄影用户的日常使用习惯。盖体主体采用分层结构设计，内层设置一圈环形缓冲接触边，采用软质塑胶材质参数设置，安装后可紧密贴合镜头前端镜片边缘的边框位置，既可以避免硬质盖体刮蹭镜头边框漆面，也能提升整体密封效果，减少灰尘、水汽侵入镜头内部的概率。渲染阶段针对不同部件分别赋予对应材质，盖体主体外表面采用哑光黑色硬质塑胶材质，调整粗糙度参数模拟真实塑胶件的细腻磨砂质感，避免亮面材质容易残留指纹的视觉问题；卡扣部分采用亮蓝色硬质工程塑胶材质，与黑色主体形成鲜明的色彩对比，既提升外观辨识度，也方便用户快速找到卡扣施力位置；内层缓冲圈赋予半哑光软质橡胶材质，调整反射参数模拟橡胶的柔和漫反射效果。整体建模过程严格遵循注塑件的生产工艺要求，所有边角位置均设置合理的圆角过渡，避免出现尖锐棱角，既提升使用时的握持手感，也能避免注塑生产时出现应力集中导致的部件开裂问题，各部件的壁厚参数保持均匀一致，符合常规注塑成型的工艺标准，无需额外复杂的模具结构即可实现批量生产。设计过程中反复调整卡扣的形变量参数，既保证卡扣拥有足够的卡合力度，避免日常使用中镜头盖意外脱落，也控制卡扣的按压力度在舒适区间，不会出现拆卸时需要过度用力的问题，整体结构简洁实用，没有多余的冗余设计，在满足镜头保护核心功能的前提下，尽可能简化结构降低生产制造成本。
