四叶船用螺旋桨带轴结构设计

　　在船舶推进系统的设计环节中，螺旋桨作为核心动力转换部件，其结构合理性直接决定整船的航行效率、振动水平与运行可靠性，本次呈现的四叶带轴螺旋桨结构，是面向中小型内河作业船、近海小型交通艇开发的推进端配套结构，适配常规舷内动力输出的轴系对接需求。从实际应用场景来看，这类四叶螺旋桨常被用于航速适中、对航行振动控制有一定要求的船舶，相比三叶结构，四叶桨在相同盘面比下能获得更均匀的尾流场，大幅降低桨叶经过船体尾部伴流区时的压力脉动，减少船体结构的激振，尤其适合经常在浅水区、杂物较多的内河航道航行的船只，降低桨叶打损后的停航风险。

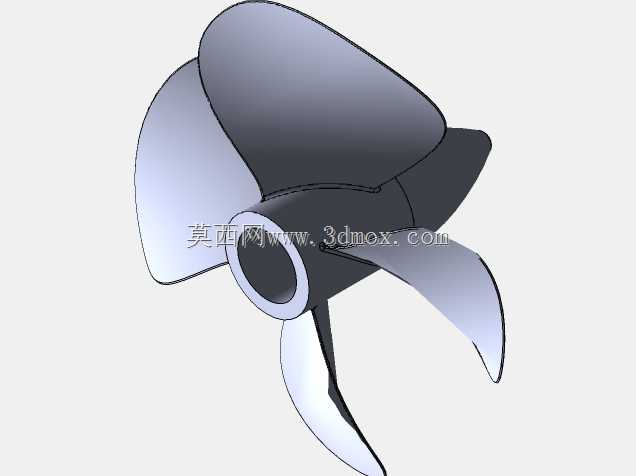

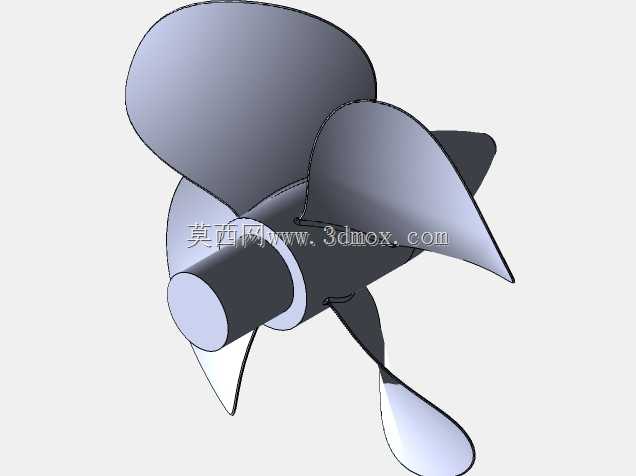

　　从功能特性上看，该结构将桨毂与输出轴做了一体化同轴设计，省去了现场装配时桨毂与轴的键槽配做、压装调整工序，轴段的长度预留了与尾轴管密封件、联轴器的安装空间，轴端的直径公差按照h6级精度设计，能直接与标准弹性联轴器对接，适配多数中小功率船用柴油机、舷内电动推进电机的输出端接口。桨叶的叶型采用了侧斜设计，叶梢部分做了轻微的卸载处理，能有效降低叶梢的空泡起始航速，减少空泡剥蚀对桨叶表面的损伤，延长部件的水下服役周期；每个叶片的截面从根部到梢部采用渐变的翼型厚度分布，根部截面厚度满足最大扭矩传递的强度要求，梢部厚度做减薄处理降低旋转阻力，叶片的导边做了小圆角钝化，避免航行中缠绕水草、渔网时直接切割造成的边缘缺口。

　　设计过程中，首先要确定的是桨的直径与盘面比，结合适配船舶的吃水深度，桨叶旋转时的叶梢与船壳板的间隙预留了不小于0.1倍桨径的安全距离，避免运行中桨叶剐蹭船体；桨毂的锥度按照1:10的通用船用轴系锥度设计，既保证扭矩传递的抱紧力，也方便后期维护时的拆卸作业。轴段上预留了密封件的安装槽位，槽宽与槽深适配标准型骨架油封，能阻挡舷外水顺着轴间隙渗入尾轴舱，轴的末端设计有螺纹段，用于安装锁紧螺母，防止螺旋桨在正倒车切换时出现轴向窜动。

　　从安装边界来看，该螺旋桨带轴结构的轴向安装尺寸需要匹配尾轴架的支撑跨距，轴的两个支撑点之间的挠度控制在0.001倍跨距以内，避免高速旋转时出现轴系共振；桨叶的投影轮廓没有超出船体尾部的型线边界，在满舵状态下不会与舵叶、尾鳍结构发生干涉。实际建模时，每个叶片的曲面都做了曲率连续检查，保证曲面光滑无拐点，避免加工成型后出现局部应力集中；桨毂与叶片的过渡区域做了大圆角过渡，降低铸造或数控加工时的应力集中系数，满足长期承受交变扭矩载荷的强度要求。

　　在实际选型匹配时，这类四叶带轴螺旋桨的螺距设计适配10-18节的设计航速，在额定转速下能将主机输出的扭矩高效转化为轴向推力，相比同直径的三叶桨，其在重载工况下的推力输出更平稳，当船舶拖带少量作业设备时，转速波动更小，不容易出现主机过载的情况。叶片的平衡精度按照G6.3级做动平衡设计，装配前不需要额外做大量的平衡配重，减少现场安装的工作量；轴段的表面粗糙度要求达到Ra1.6，保证密封件的唇口与轴面贴合紧密，减少长期运行后的密封磨损漏水问题。
