Tetrix机器人传动大齿盘结构设计

　　这款齿盘零件主要面向教育竞赛类机器人的传动系统搭建，在FTC、Tetrix体系的机器人赛事场景中，这类大直径齿盘常作为主传动轮使用，承担动力传递、转速匹配的核心作用，常见于机器人行走机构、机械臂回转驱动、物料输送机构的动力输入端，和标准Tetrix梁架、轴套、伺服电机输出轴配合，完成整套传动链路的搭建。从结构设计来看，齿盘采用直齿圆柱齿形，齿形参数完全匹配Tetrix体系的标准齿轮模数，啮合侧隙控制在合理区间，既保证传动过程中不会出现卡滞，也能避免侧隙过大带来的传动回差，满足竞赛机器人快速启停、正反转切换频繁的使用需求。

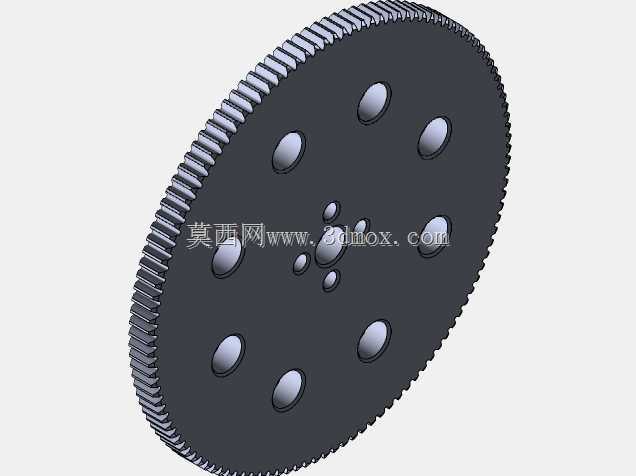

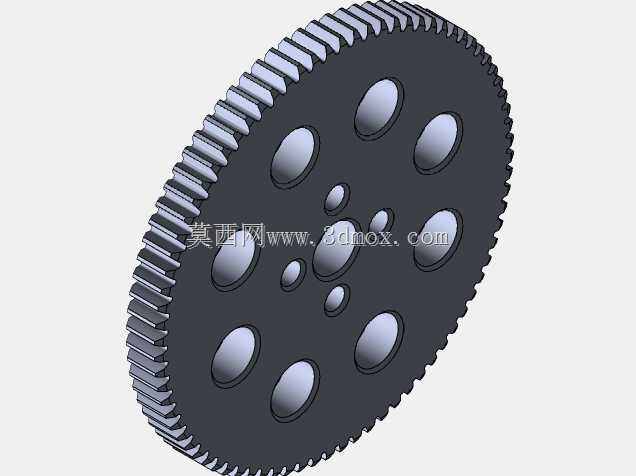

　　齿盘本体采用圆盘式结构，外圈整周排布轮齿，盘面做了多组减重孔设计：靠近外圈的位置均匀分布8个大直径通孔，靠近中心的位置分布4组不同直径的小孔，这类孔位一方面是为了降低零件自身重量，减少机器人运动过程中的转动惯量，提升动力响应速度，另一方面也可作为安装孔位，配合紧定螺钉、连接销实现和轮毂、传动轴的周向固定，同时也能作为附加零件的安装位点，比如固定传感器触发片、限位挡块等附属结构。中心位置设置标准轴孔，孔径匹配Tetrix体系的标准传动轴直径，轴孔周边的小孔可配合顶丝实现轴和齿盘的无相对转动，保证动力传递过程中不会出现打滑丢转的问题。

　　从安装边界来看，齿盘的最大外缘由轮齿齿顶圆决定，安装时需要预留出齿宽方向的装配空间，同时要保证和啮合齿轮的中心距符合设计值，中心距偏差过大会导致啮合过紧加剧轮齿磨损，或是啮合过松出现跳齿问题。盘面的减重孔在设计时做了等强度校核，孔位之间的筋条宽度经过计算，保证在传递额定扭矩时不会出现应力集中导致的盘体变形，即使机器人在竞赛过程中出现碰撞、瞬时过载的情况，齿盘也不会出现断裂、齿形崩缺的问题。在实际搭建使用时，这类齿盘既可以作为主动轮连接电机输出轴，通过小齿轮带动大齿盘实现减速增扭，提升机器人的输出力矩，也可以作为从动轮连接负载端，把动力传递到行走轮、机械臂关节等执行部件。

　　齿盘的盘面平面度有严格控制，安装后端面跳动量极小，不会出现传动过程中齿盘偏摆、轮齿啮合不均匀的问题，有效降低传动过程中的噪音和振动。和普通3D打印的自制齿盘不同，这款结构的设计完全遵循Tetrix零件的标准接口规范，所有孔位、轴径、齿形参数都和原厂零件通用，不需要二次加工就可以直接替换原有零件，适配所有采用Tetrix搭建体系的机器人项目，不管是用于竞赛机器人的原型搭建，还是用于教学演示的机械传动实验，都能满足使用要求。设计过程中充分考虑了竞赛场景下的维护便利性，齿盘的安装不需要特殊工具，使用常规内六角扳手就可以完成轴和齿盘的固定，拆卸更换也十分便捷，即使在赛事现场出现零件损坏，也可以快速完成替换，不会影响比赛进程。另外，齿盘的齿形做了微小的倒角处理，装配时更容易和配对齿轮完成啮合，不会出现齿尖对顶无法装配的问题，孔位的边缘也做了去毛刺处理，安装时不会划伤操作人员，也不会因为应力集中导致孔位开裂。
