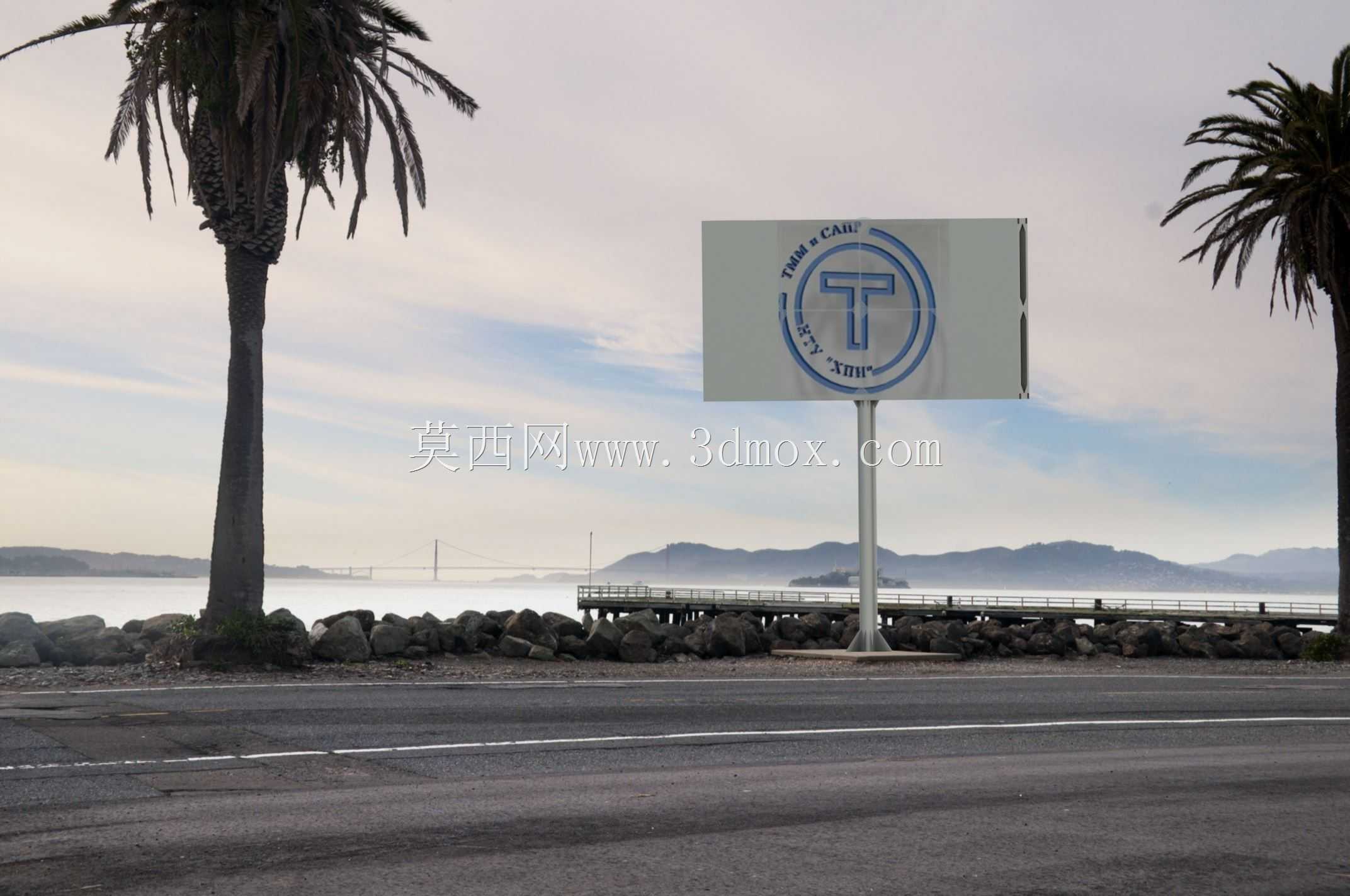

户外单立柱广告牌结构三维设计模型

　　本次设计的户外单立柱广告牌结构，主要应用于城市主干道旁、滨海公路沿线、城郊开阔区域等户外公共宣传场景，承担商业信息投放、公益内容传播、区域导视提示的实际功能，可适配沿海高风速、强紫外线、盐雾腐蚀等复杂户外工况，结构设计阶段充分考虑了户外长期服役的力学稳定性需求。从实际使用场景出发，这类单立柱广告牌的安装点位多选择在道路侧方无遮挡区域，牌面朝向需匹配车流、人流主要视线方向，立柱基础通常采用钢筋混凝土浇筑的独立基础，安装边界需预留足够的检修操作空间，同时避让地下管线、上空高压线路等市政设施，牌面下缘距离地面高度需满足道路通行净空要求，避免对超高通行车辆造成干涉。

　　设计过程中优先采用桁架式牌面支撑结构，牌面主体采用矩形框架布局，背面设置交叉斜撑增强整体抗扭刚度，立柱选用变径圆形钢管结构，底部与基础预埋法兰盘通过高强度螺栓组连接，连接节点处设置加劲肋提升局部承压能力，避免长期风载作用下节点出现疲劳损伤。牌面的外形尺寸可根据实际投放需求调整，常规单立柱广告牌的牌面宽度与高度比例控制在3:1左右，既保证视觉信息的展示完整性，又控制整体风阻系数在合理区间，立柱高度根据周边遮挡物高度确定，确保牌面可视范围覆盖目标通行区域。

　　结构受力分析阶段，重点校核了不同风向角下的结构变形量、立柱根部弯矩、连接螺栓的抗剪承载力，同时考虑了沿海区域阵风系数、积雪荷载对结构的附加影响，牌面蒙皮采用波纹金属板材，通过自攻螺钉与背面框架固定，板材接缝处设置防水胶条，避免雨水渗入框架内部造成锈蚀。模型完整还原了广告牌的立柱、牌面框架、斜撑结构、底部连接法兰、顶部压边等全部细节，各部件的装配关系完全匹配实际加工工艺要求，可直接导入仿真软件开展静力学、流体动力学分析，也可作为户外设施选型、结构方案演示的数字化参考。

　　针对滨海区域的使用需求，立柱底部法兰盘以上300mm范围预留了防腐涂层加厚区域的结构示意，牌面框架的型材选型充分考虑了户外防腐要求，所有外露连接节点均设计为沉头式结构，避免积水造成连接件锈蚀。牌面的照明安装位在模型中也做了预留，可根据需求在牌面上缘、下缘加装投光灯具，灯具走线通过立柱内部空腔引至底部控制箱，避免明线外露造成的老化、破损问题。实际安装过程中，立柱的垂直度偏差需控制在千分之一以内，牌面的平整度偏差每平米不超过2mm，避免视觉上出现明显变形，影响宣传内容的展示效果。模型的结构拆分完全匹配现场吊装流程，立柱与牌面框架采用法兰连接，可实现工厂分段预制、现场快速拼装，降低高空作业的施工难度与安全风险。
