内螺纹连接手柄式燃气球阀结构设计

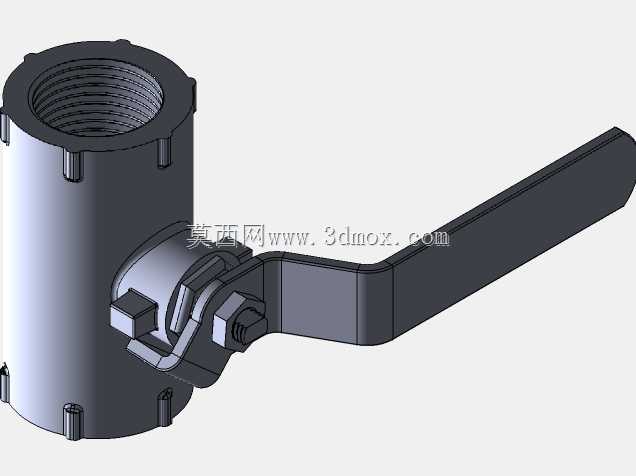

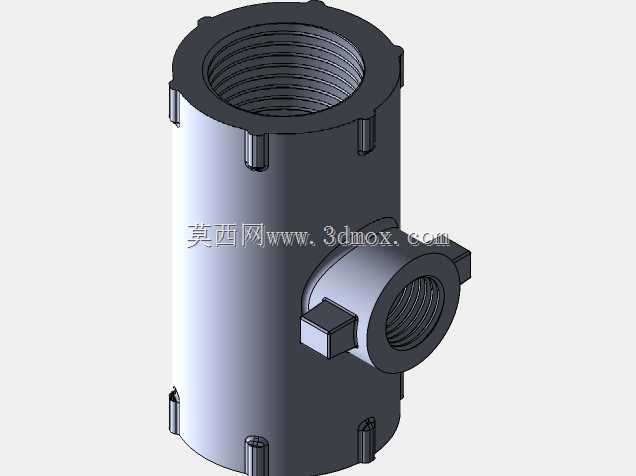

　　这款手动燃气球阀主要面向民用及小型工商业低压燃气管路的通断控制场景，常见于户内燃气入户支管、小型燃气设备前端供气控制、商用灶具分支管路等位置，承担管路介质通断切换的核心功能，区别于调节型阀门，该结构仅做全开全关工况使用，不适合做节流调节，避免密封面长期受介质冲蚀出现内漏。从结构设计逻辑来看，阀体采用一体式柱状结构，两端为内螺纹连接接口，适配常规低压流体输送用镀锌钢管、不锈钢波纹管的螺纹连接需求，接口螺纹采用标准管螺纹规格，安装时无需额外焊接法兰，仅需配合生料带或密封胶即可完成管路对接，安装边界紧凑，适合狭窄空间内的管路布设，阀体外部的凸筋结构并非装饰设计，一方面是增加阀体注塑或铸造过程的结构强度，避免壁厚不均导致的缩孔缺陷，另一方面是安装时可供管钳夹持受力，避免夹持阀体圆柱面导致的变形损伤密封副。

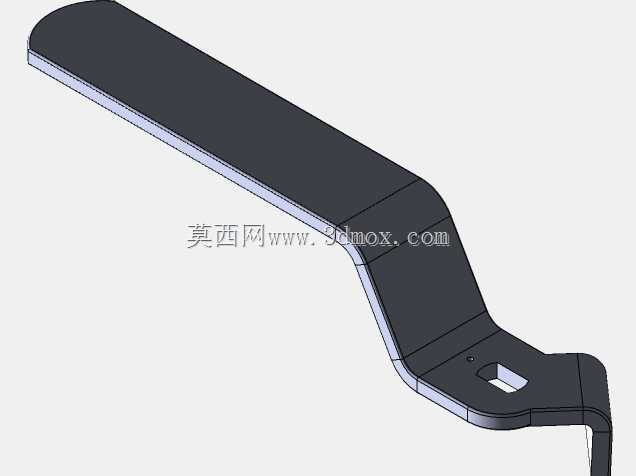

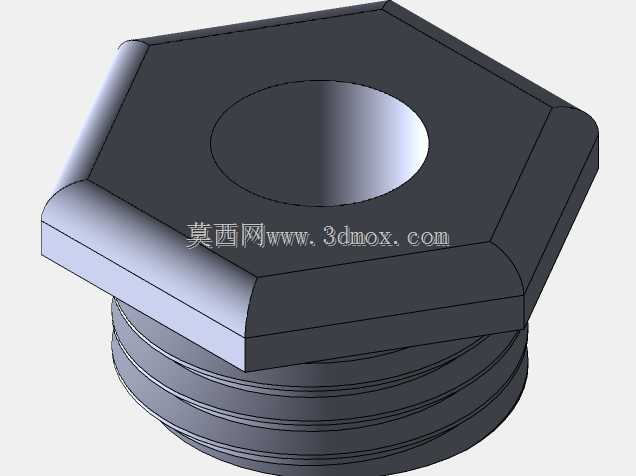

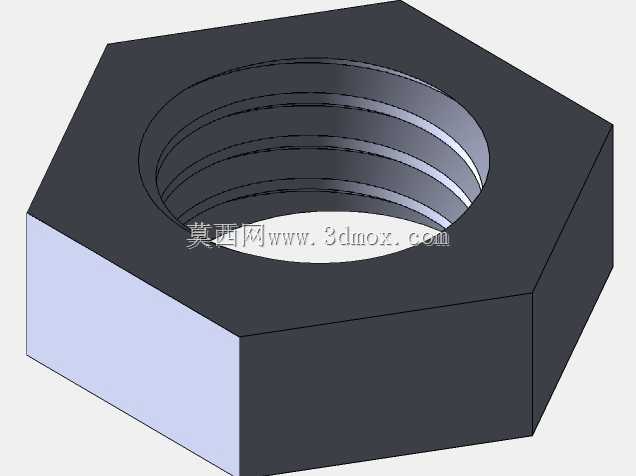

　　手柄采用加长弯臂式设计，相比直柄结构，操作时的力臂更长，开关所需的操作力更小，同时弯臂结构可以避让管路周边的墙面、相邻管件等障碍物，避免手柄转动过程中出现干涉，手柄与阀杆的连接部位采用扁方加锁紧螺栓的固定结构，相比传统的螺母压盖结构，防松性能更好，长期频繁开关也不会出现手柄松旷脱落的问题，阀杆部位的密封采用多级填料密封结构，可在不拆解阀体的情况下通过压盖调整密封预紧力，补偿长期使用后的填料磨损量，降低外漏风险。

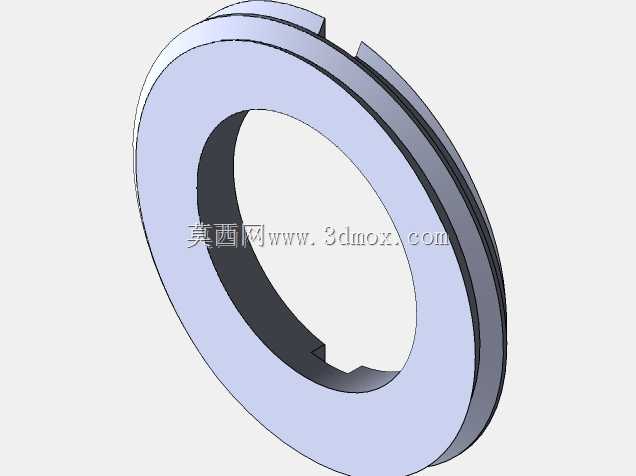

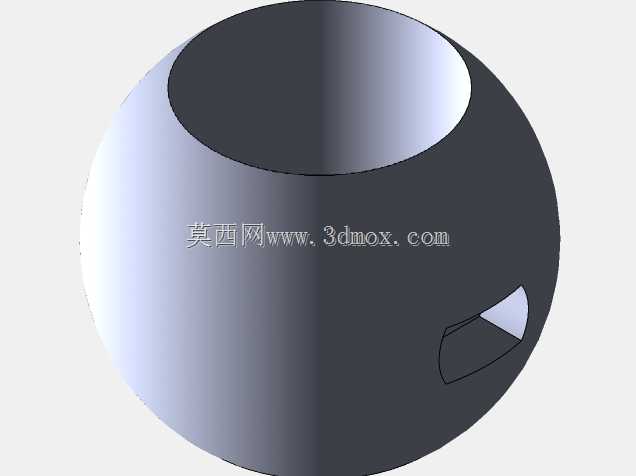

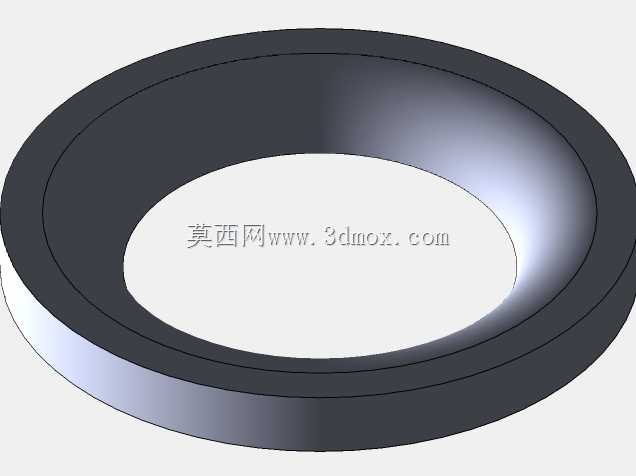

　　产品的核心密封副采用软密封结构，球体与密封座的配合精度直接决定阀门的内漏等级，建模过程中需要严格控制球体的圆度公差、密封座的压缩量，压缩量过大会导致开关扭矩过大操作费力，压缩量过小则会出现密封失效介质泄漏，同时阀体内腔的流道采用全通径设计，介质流通时的压力损失极小，不会对燃气输送流量造成明显衰减，也不容易积存管路内的杂质，降低杂质卡滞球体导致的开关故障概率。

　　从安装适配性来看，该阀门的整体轴向尺寸较短，相比同规格的闸阀、截止阀，安装占用的管路长度更小，两端螺纹的同轴度公差控制在合理范围内，安装时不会出现螺纹错扣导致的密封失效问题，手柄的转动角度为90度，全开位置手柄与管路方向平行，全关位置与管路方向垂直，现场操作人员无需观察阀位标识，仅通过手柄朝向即可快速判断阀门开关状态，降低误操作概率。在实际工况适配中，该结构仅适用于低压燃气输送场景，工作压力不超过民用燃气管网的常规压力等级，不适用于高压燃气长输管线，也不适用于带有固体颗粒杂质的燃气介质，避免杂质划伤球体密封面导致内漏，建模过程中需要重点关注阀杆防飞出结构的设计，避免管路内压力异常升高时阀杆被介质压力顶出造成外漏安全事故，同时阀体与阀盖的连接部位需要预留密封件的安装槽位，保证连接部位的密封可靠性。
