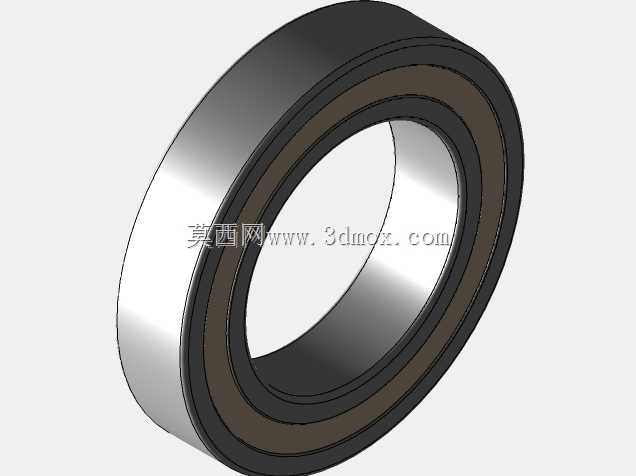

双面密封深沟球轴承6802结构设计

　　在各类轻载高速的旋转传动场景中，这类薄壁双面密封深沟球轴承的应用覆盖范围极广，从小型精密仪器的转轴支撑，到气动元件、小型减速机构的输出端定位，再到家电类产品的电机传动部位，都能见到同规格轴承的身影。不同于重载工况使用的厚壁轴承，6802属于薄壁系列深沟球轴承，核心设计目标是在有限的径向安装空间内，提供稳定的低摩擦旋转支撑，同时通过双侧接触式密封结构，阻挡外界粉尘、水汽进入轴承内部滚道，也能避免轴承内部填充的润滑脂在运转过程中向外渗漏，大幅降低日常维护的频次。

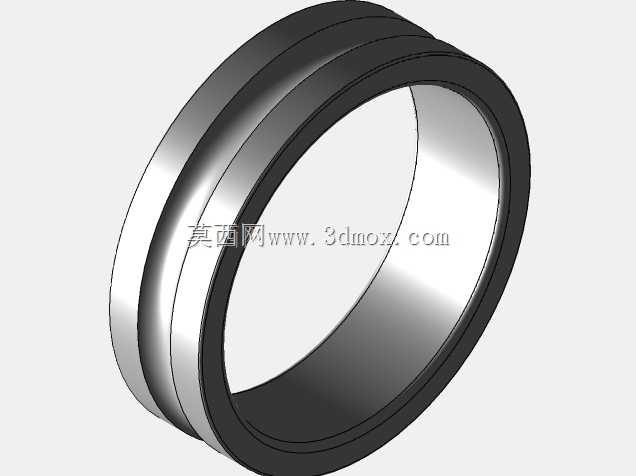

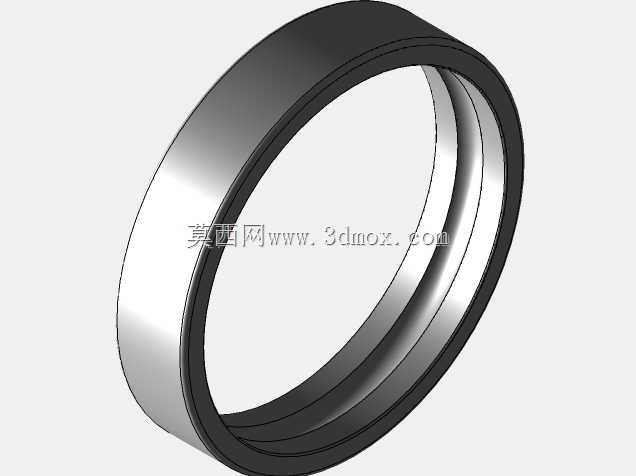

　　从实际选型适配的角度看，该轴承的外形尺寸直接决定了安装边界：外径24mm、内径15mm、厚度5mm，属于典型的轻系列薄壁轴承，安装时需要注意轴与轴承内圈的配合公差、轴承座孔与外圈的配合公差选择，轻载高速工况下通常内圈采用过渡配合、外圈采用间隙配合，避免过盈量过大导致轴承径向游隙被挤压，进而出现运转卡滞、温升过高的问题。设计建模过程中，首先要明确深沟球轴承的核心结构组成：包含内圈、外圈、一组钢球、保持架以及两侧的橡胶密封件。内圈的内径面是与转轴配合的安装基准面，内圈外侧的滚道为圆弧凹槽，曲率半径略大于钢球半径，保证钢球在滚道内可以顺畅滚动，同时能承受一定的径向载荷与少量的轴向载荷；外圈的外径面是与轴承座孔配合的安装基准，内侧同样加工有与内圈对应的圆弧滚道，滚道的加工精度直接影响轴承运转的平稳性与噪音水平。

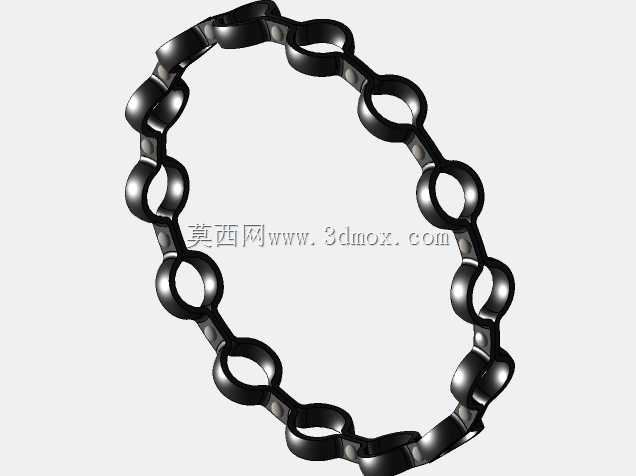

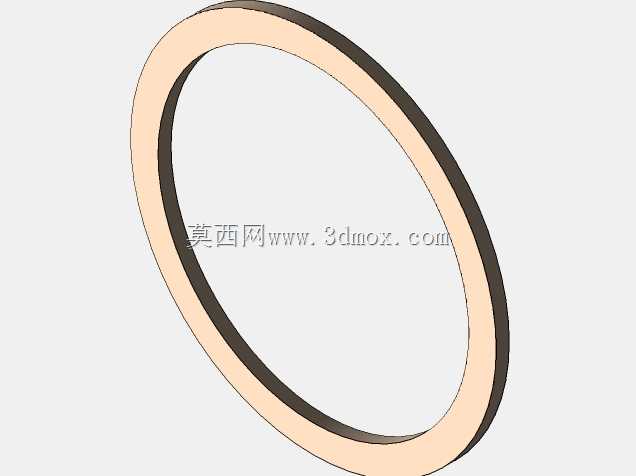

　　钢球作为滚动体，是轴承承载的核心部件，该规格轴承的钢球直径与数量需要根据额定动载荷、额定静载荷的要求匹配，保持架的作用是将钢球均匀分隔在滚道圆周上，避免钢球之间直接接触产生额外摩擦与磨损，常见的保持架有冲压钢板保持架与尼龙保持架两类，高速工况下尼龙保持架的自润滑特性更有优势，而有一定温度要求的工况则更适合冲压钢板保持架。两侧的2RS密封结构为丁腈橡胶材质的接触式密封，密封唇与内圈外侧的密封槽紧密贴合，相比非接触式的防尘盖，密封防尘效果更好，适合在有少量粉尘、水汽的工作环境中使用，当然接触式密封的摩擦阻力会略高于非接触式结构，因此该类轴承的极限转速会略低于开式或者铁封的同型号轴承。

　　在三维建模的过程中，需要重点关注滚道曲率中心的位置偏移，深沟球轴承的内外圈滚道曲率中心并不在同一径向平面上，而是存在一定的偏移量，以此保证轴承可以承受双向的轴向载荷；同时密封件的建模需要还原密封唇的倾斜角度，模拟实际装配后密封唇与内圈密封槽的贴合状态，避免建模时出现干涉或者密封间隙过大的问题。安装结构设计时，轴上需要加工对应的挡肩或者使用轴用挡圈对轴承内圈进行轴向定位，轴承座孔内也需要设置孔用挡圈或者台肩对外圈进行限位，防止轴承在运转过程中出现轴向窜动，挡肩的高度需要低于轴承内圈、外圈的倒角高度，保证轴承端面可以与挡肩紧密贴合，同时不会出现挡肩与保持架、密封件干涉的情况。

　　实际应用中，这类薄壁密封轴承经常被用在安装径向空间受限、载荷不大但转速较高的部位，比如小型电磁阀的阀芯旋转支撑、精密仪表的转轴部位、小型传送带的托辊支撑、办公设备的走纸机构等等，选型时除了核对外形尺寸是否匹配安装空间，还要核算工况下的径向载荷、轴向载荷是否在轴承的额定承载范围内，同时结合工作转速、工作环境温度选择合适的润滑脂与密封形式，才能保证轴承达到预期的使用寿命。建模过程中还原各部件的配合间隙也十分关键，比如钢球与滚道之间的径向游隙，需要根据轴承的精度等级选取对应的数值，普通级别的轴承径向游隙通常在几微米到十几微米之间，建模时如果完全按照零间隙建模，后续做运动仿真时会出现过约束导致无法运转的问题；密封件与内圈密封槽之间需要设置合理的过盈量，模拟实际装配后密封唇的压紧状态，还原真实的装配效果。
