方形气动风阀空气阻尼器结构设计

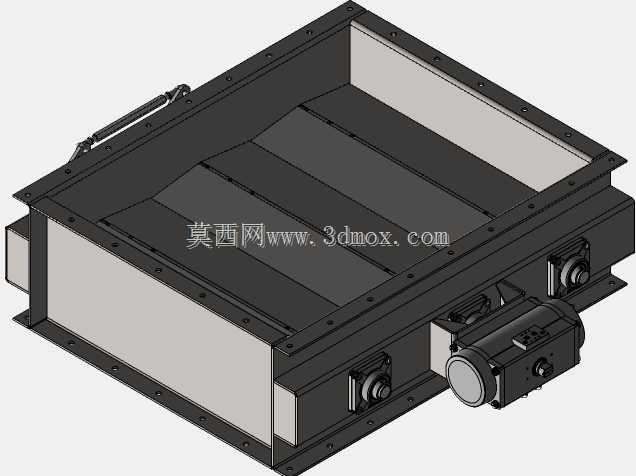

　　这款方形结构的空气阻尼装置，主要应用在工业通风、废气排放、暖通空调系统的风道管段中，作为管路风量调节、阻尼缓冲、截流启闭的核心执行部件，在涂装车间排风、除尘系统风道、商用建筑通风竖井、工业窑炉送风管路等场景中都能见到同类结构的应用。从结构设计来看，整体采用法兰对接的方形壳体结构，壳体边框预留均匀分布的螺栓安装孔，能够直接与同规格的方形风道法兰面通过螺栓锁紧对接，安装时不需要额外做变径转接，适配常规矩形通风管路的安装标准，壳体的深度尺寸适配常规风道的壁厚安装边界，突出壳体外侧的气动执行组件不会超出常规风道支吊架的避让空间，现场安装时不需要额外调整管路排布。

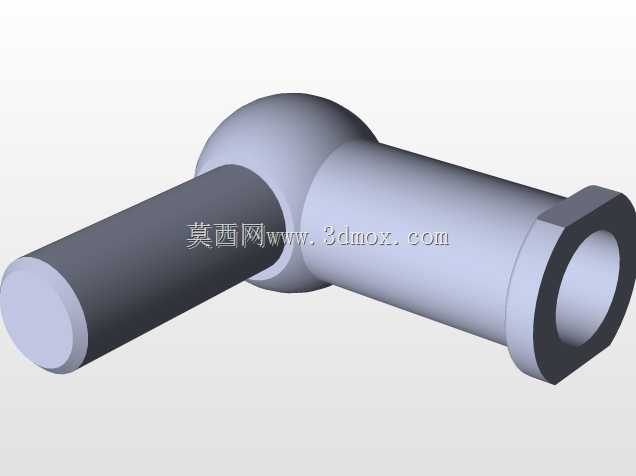

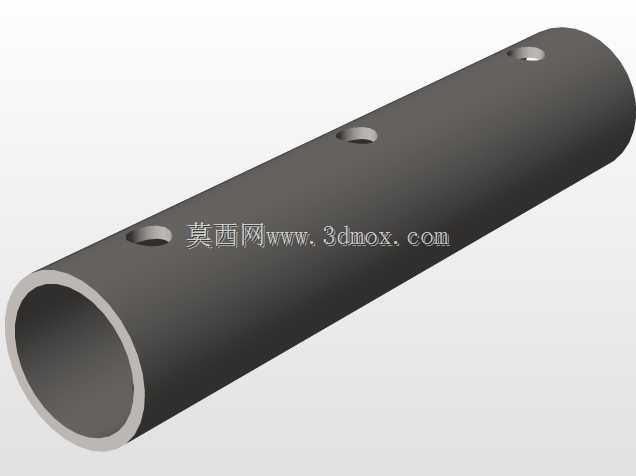

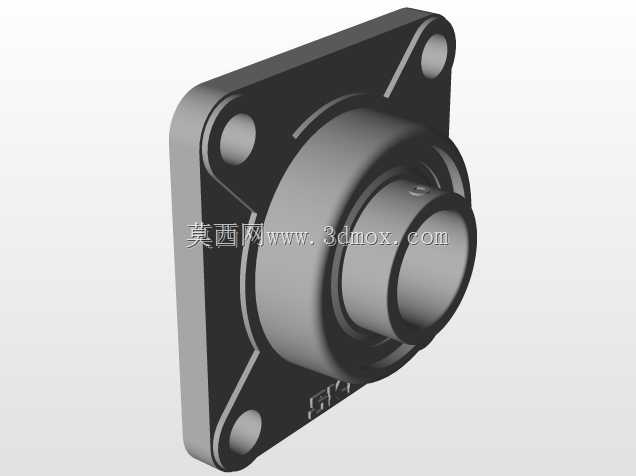

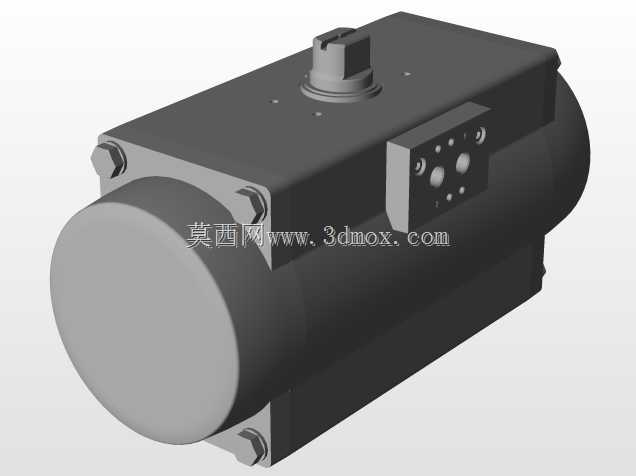

　　装置内部设置多片平行排布的调节叶片，叶片边缘做密封包边处理，当叶片处于完全闭合状态时，能够实现风道的近似零泄漏截流，叶片转轴两端通过带密封轴承的轴座固定在壳体侧壁，转动阻尼均匀，不会出现卡滞、晃动的问题。侧置的气动执行器通过连杆机构与所有叶片的转轴同步联动，执行器的气源接口预留标准快插接头安装位，可直接对接工厂常规压缩空气管路，通过电磁阀控制气源通断就能实现叶片的角度调节，既可以做全开全关的两位式控制，也可以搭配定位器实现0-90度的任意角度开度调节，以此调整风道内的通风截面积，实现风量精准控制，同时叶片在调整到小开度状态时，能够对高速流动的气流产生阻尼作用，削弱气流脉动带来的风道振动、风噪问题，避免气流直吹对下游设备造成冲击。

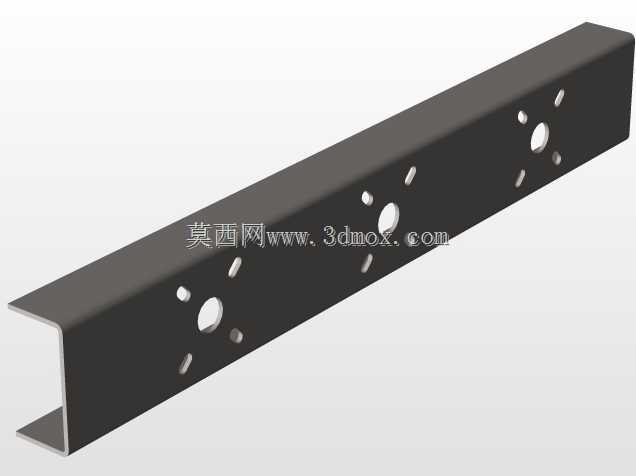

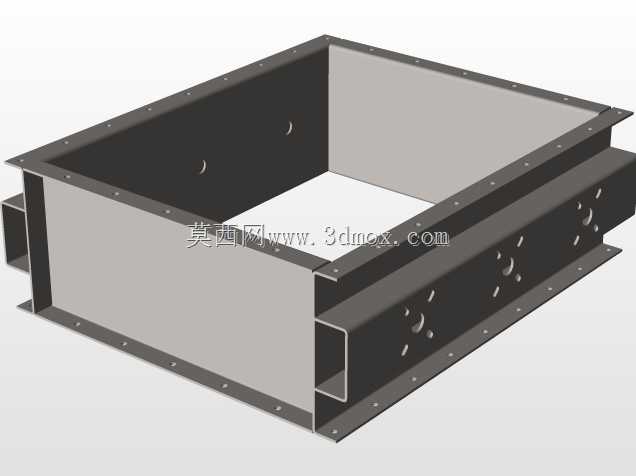

　　在设计细节上，壳体采用折弯焊接的钣金结构，板材厚度根据风道额定风压选型，常规工况下2-3mm的冷轧钢板就能满足1500Pa以内的风压使用需求，焊接位置做打磨抛光后做防锈喷涂处理，适配潮湿、含微量粉尘的通风工况。叶片与连杆的连接位置采用防松螺栓紧固，长期往复动作不会出现连接松脱导致的开度偏差，执行器与壳体的安装支架采用加厚钢板折弯成型，能够承受执行器动作时的扭转力矩，不会出现支架变形导致的叶片同步偏差。

　　从实际使用的角度来看，这类空气阻尼器相比传统的手动风阀，不需要人工到现场操作，能够接入设备的自控系统实现远程风量调节，在需要频繁调整风量、或者安装位置较高不便人工操作的管段中，这类气动结构的阻尼器优势十分明显。设计建模时需要重点关注叶片转动的干涉间隙，既要保证叶片转动全程不会与壳体内壁、相邻叶片发生剐蹭，又要尽可能减小闭合状态下的配合间隙，降低泄漏率；连杆机构的传动比需要匹配执行器的输出扭矩，保证在风道内风压最大的工况下，执行器依然能够带动叶片顺利动作，不会出现憋压无法启闭的问题。安装法兰的孔位需要严格匹配通用矩形风道的法兰标准，孔距偏差控制在0.5mm以内，避免现场安装时出现孔位不对无法对接的问题。另外执行器的安装位置需要预留足够的维护空间，方便后期更换密封件、检修执行器的时候不需要拆卸整个风阀，只需要在风道外侧就能完成维护操作，降低后期运维的工作量。
