便携式丁烷燃料罐体结构三维设计

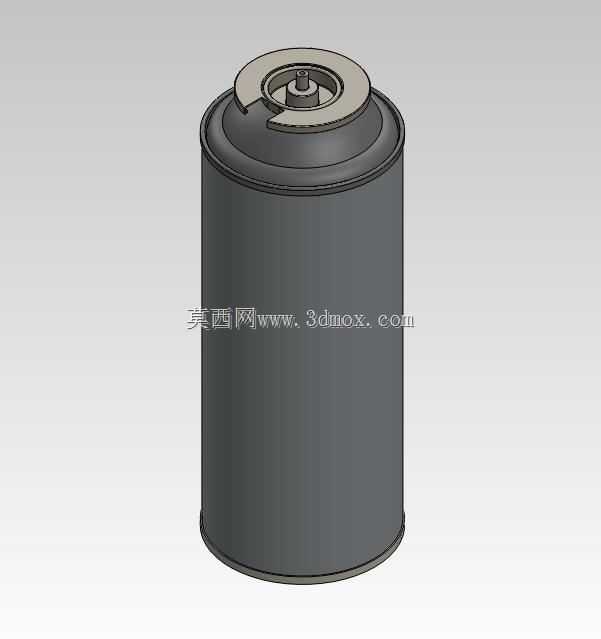

　　在户外露营、野外作业、应急抢修等场景中，便携丁烷燃料罐是小型燃气炉具的核心配套部件，其结构设计直接关系到燃料存储安全性、炉具适配性以及使用便捷性。本次设计的丁烷罐体，核心定位为适配卡式便携炉的一次性燃料存储容器，整体采用圆柱回转体结构，充分利用圆柱壳体的承压均匀特性，适配丁烷常温带压存储的力学需求，避免异形结构带来的应力集中问题。

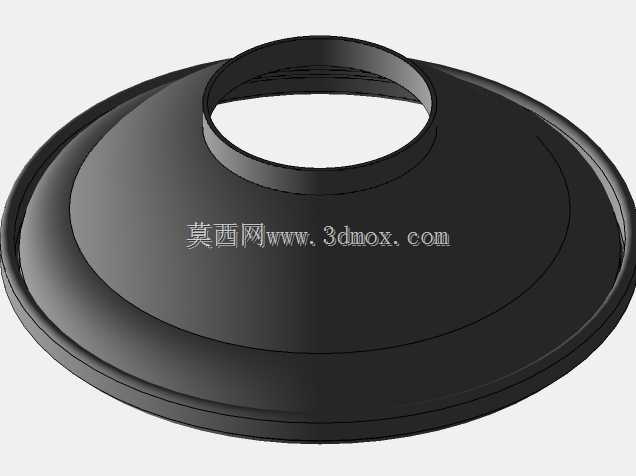

　　从实际使用场景出发，这类罐体需要兼顾便携性与存储容量的平衡，日常户外单人露营单次使用时长约2-3小时，罐体容量设计匹配常规使用频次，避免过大容量带来的携带负重问题，也避免容量过小导致频繁更换罐体的麻烦。罐体主体采用薄壁卷边结构，上下端盖与筒体通过卷封工艺实现密封连接，这种连接方式在批量生产中工艺成熟，密封可靠性高，能够承受丁烷常温下的内部饱和蒸气压，同时卷边位置做圆弧过渡处理，避免尖锐边角在运输携带过程中划伤使用者或破坏其他装备。

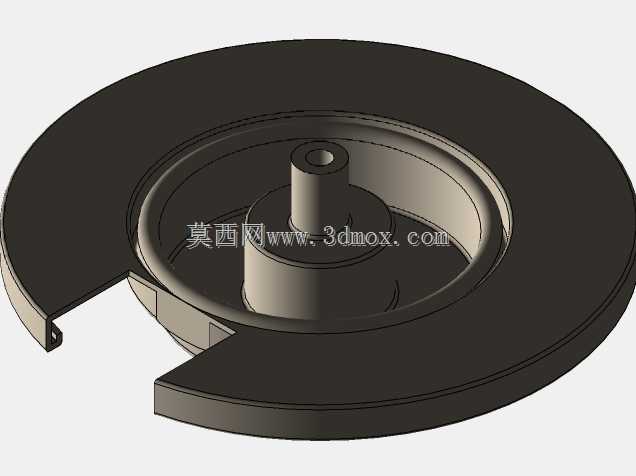

　　罐体顶部的阀座安装区域是设计的核心边界，本次建模明确标注尺寸边界为罐体本体尺寸，不包含顶部阀门与连接法兰结构，这一设计划分主要是考虑到不同厂商的阀门接口存在细微差异，将罐体本体与阀座接口做模块化拆分，方便后续根据不同的阀门规格调整顶部安装位的尺寸参数，无需重构整个罐体模型。顶部的定位缺口结构是与便携炉具卡槽配合的关键结构，缺口的弧度、深度尺寸严格匹配常规卡式炉的锁止机构，安装时只需将罐体缺口对准炉具定位销推入，即可完成罐体与炉具的快速固定，同时该缺口也能起到防呆作用，避免罐体反向安装导致的燃气泄漏风险。

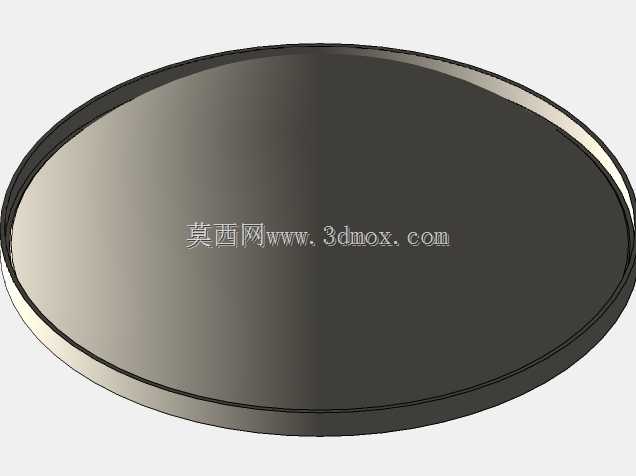

　　从结构设计的力学角度考量，罐体底部做内凹圆弧处理，一方面可以增强底部的结构刚度，避免罐体放置在不平整平面时出现底部变形，另一方面内凹结构可以在罐体受到意外撞击时预留一定的变形缓冲空间，避免直接撞击导致的焊缝开裂。罐体表面不做额外的凸起结构，整体外轮廓保持光滑圆柱面，方便多个罐体并排收纳在户外装备包内，不会因为凸起结构勾挂包内其他物品。

　　在实际选型适配中，这类罐体除了适配户外便携炉，还可配套小型喷火枪、便携式燃气灯等设备，因此顶部阀座的安装基准面平面度要求控制在合理公差范围内，保证不同外接阀门安装后都能实现可靠密封。设计过程中充分考虑了批量生产的工艺性，筒体部分采用等厚薄壁板材卷焊成型，上下端盖采用冲压成型工艺，所有折弯位置的圆角半径都匹配冲压模具的常规参数，避免过小圆角导致的冲压开裂问题，也避免过大圆角带来的材料浪费与结构冗余。

　　需要注意的是，这类罐体属于薄壁压力容器，建模过程中所有壁厚参数保持均匀一致，避免局部壁厚突变导致的承压能力下降，卷封位置的咬合层数、咬合间隙都参考行业成熟工艺参数设置，保证模型导入工程分析软件后，可以直接开展承压仿真、跌落仿真等验证工作，为后续的开模生产提供准确的三维数模依据。对于结构设计从业者而言，这类罐体的建模重点在于回转体特征的参数化控制，以及顶部配合结构的尺寸精度把控，既要保证结构满足功能需求，也要兼顾生产工艺的可行性，避免出现设计结构无法通过常规工艺实现的问题。
