波纹压型建筑屋面用彩钢压型板

　　在工业厂房、大跨度仓储库房、临时施工临建、农业养殖棚舍的屋面围护系统中，压型波纹钢板是应用占比极高的围护构件，这类构件通过连续辊压冷弯成型，将平整镀锌或镀铝锌钢板加工成连续正弦波状的截面，在大幅降低板材自重的前提下，依靠截面的褶皱构造提升整体抗弯刚度，无需额外设置密集次楞即可实现较大跨度的屋面覆盖，兼顾围护防水与结构承载的双重作用。

　　这款波纹屋面钢板的截面设计完全贴合常规工业屋面的排水需求，波峰与波谷的高差经过反复校核，在常规降雨强度下可快速将屋面汇水引导至檐沟位置，避免屋面积水造成的渗漏隐患与长期荷载累积。板材的波纹走向沿屋面坡度方向布置，相邻板材的侧边采用叠合咬边构造，安装时无需额外打穿板面即可完成拼接密封，从构造上减少了屋面漏水的风险点，同时也能提升安装作业的效率，减少高空作业的工序时长。

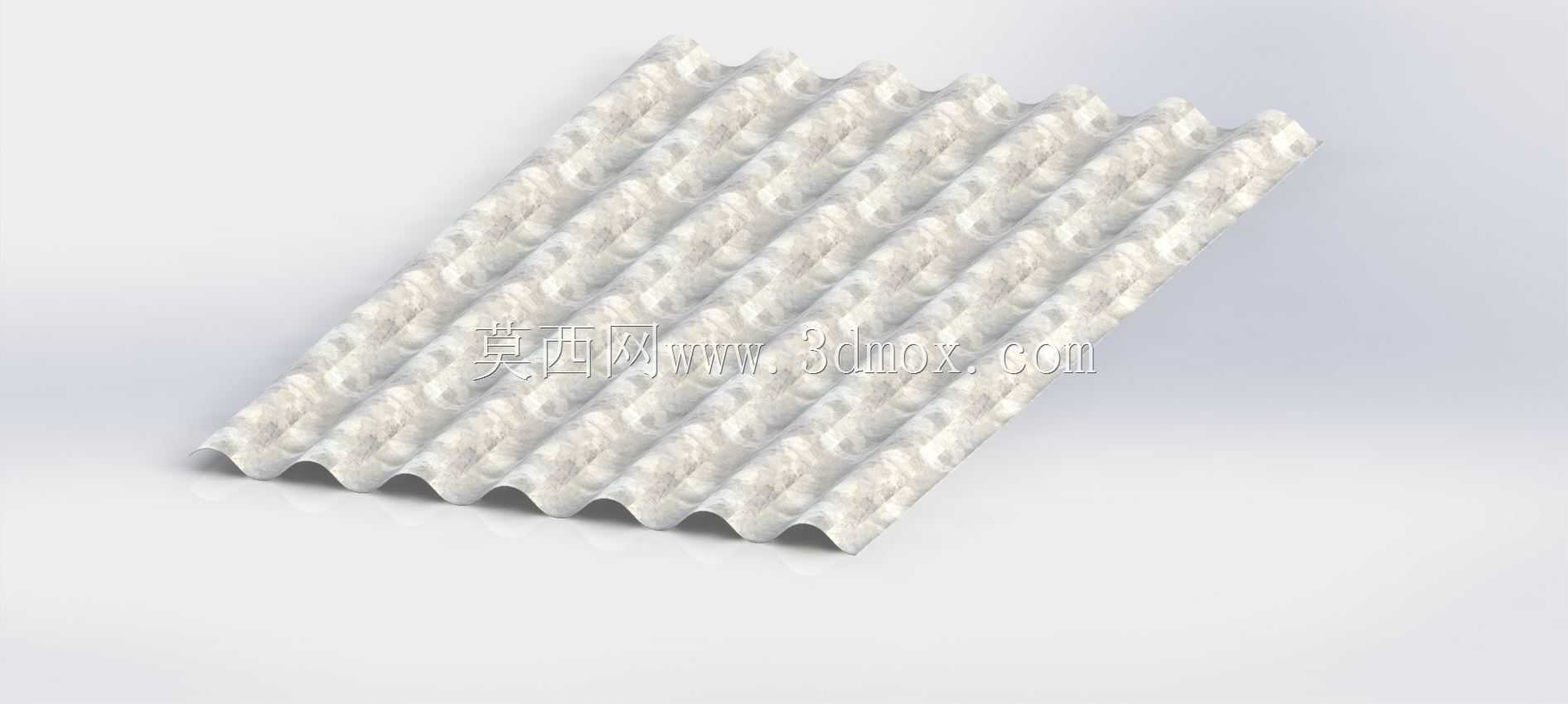

　　从建模逻辑来看，构建该模型时首先需要确定单波的截面轮廓参数，包括波距、波高、板厚、有效覆盖宽度这些核心尺寸，通过草图绘制单周期的波纹截面后，沿板材长度方向拉伸生成基础板体，之后再对板材表面的压花纹理进行细节处理——这类表面压花并非装饰作用，而是通过细微的凹凸构造提升板材的整体抗变形能力，同时减少阳光直射下的镜面反光，降低光污染对厂区周边的影响，也能在一定程度上提升板材表面的摩擦系数，方便后期屋面检修作业时人员行走的安全性。

　　在实际工程应用中，这类波纹钢板的安装边界需要匹配屋面的檩条间距，常规檩距设置下，板材的厚度选择与波高参数直接对应屋面的雪荷载、风荷载取值，在沿海大风区域还需要额外校核板材的风揭承载力，配合专用的固定支座将板材与下部檩条可靠连接，避免强风天气下板材被掀脱。板材的长度可根据屋面的实际坡度长度定制生产，减少横向拼接缝的数量，进一步提升屋面的整体防水性能，相比传统的小块屋面瓦材，这种整长压型的钢板安装效率可提升数倍，且后期维护成本极低，正常使用环境下的防腐寿命可达十数年。

　　从结构受力角度分析，波纹截面的构造让板材在垂直于板面的荷载作用下，受力模式类似多跨连续梁，波峰位置承担受压作用，波谷位置承担受拉作用，材料的力学性能得到充分利用，相比同厚度的平钢板，其抗弯承载力可提升数十倍，这也是压型钢板能够用极薄的板材实现大跨度覆盖的核心原理。建模过程中需要注意波纹过渡位置的圆角处理，实际生产中冷弯辊压的圆角半径不能过小，否则会造成板材弯折位置的防腐涂层开裂，影响板材的使用寿命，因此模型中所有弯折位置都设置了合理的工艺圆角，完全匹配实际冷弯加工的工艺要求，不存在直角弯折这类无法落地生产的设计缺陷。

　　在配套构造方面，这类屋面钢板通常会配合屋脊盖板、檐口收边、泛水板等配件共同组成完整的屋面围护系统，模型的截面尺寸可直接对接各类标准收边配件的尺寸，无需额外调整即可完成整套屋面系统的装配模拟，在做厂房整体三维建模时，可直接调用该模型进行阵列布置，快速完成整个屋面的围护结构搭建，大幅提升整体项目的建模效率。同时板材的接口尺寸经过标准化处理，适配市面上主流的固定支架、密封胶条等配套辅材，不存在非标构件难以采购的问题，能够直接对接现场施工的物料选型需求。
