57×45mm规格尼龙合页结构设计

　　这款尼龙合页在日常的设备防护、柜体装配场景里出镜率极高，不管是车间里的铝型材设备安全门、小型配电箱的箱门，还是DIY做的工具收纳柜、建筑临边的轻质防护挡板，都能看到这类合页的应用。它的核心作用是实现两个被连接件之间的绕轴转动，让门板、挡板类部件可以顺畅完成开合动作，同时在闭合状态下保持连接的稳定性，不会出现松垮错位的情况。

　　从功能特性来看，选用尼龙作为基材是很务实的选择，尼龙本身自带自润滑属性，合页的转轴位置不需要额外加注润滑脂，长期开合也不会出现金属合页常见的锈蚀、卡顿异响问题，在有一定湿度、弱腐蚀的车间环境里也能稳定工作，重量比同尺寸金属合页轻很多，不会给轻质门板增加额外的负重，同时绝缘属性也让它用在电气柜类场景时更安全，不会出现导电的隐患。合页的两个页片上各设置了两个沉头安装孔，安装时螺丝头可以完全沉入沉孔内，不会突出页片表面刮蹭门板或者操作人员，开合过程中也不会因为螺丝突出产生干涉。

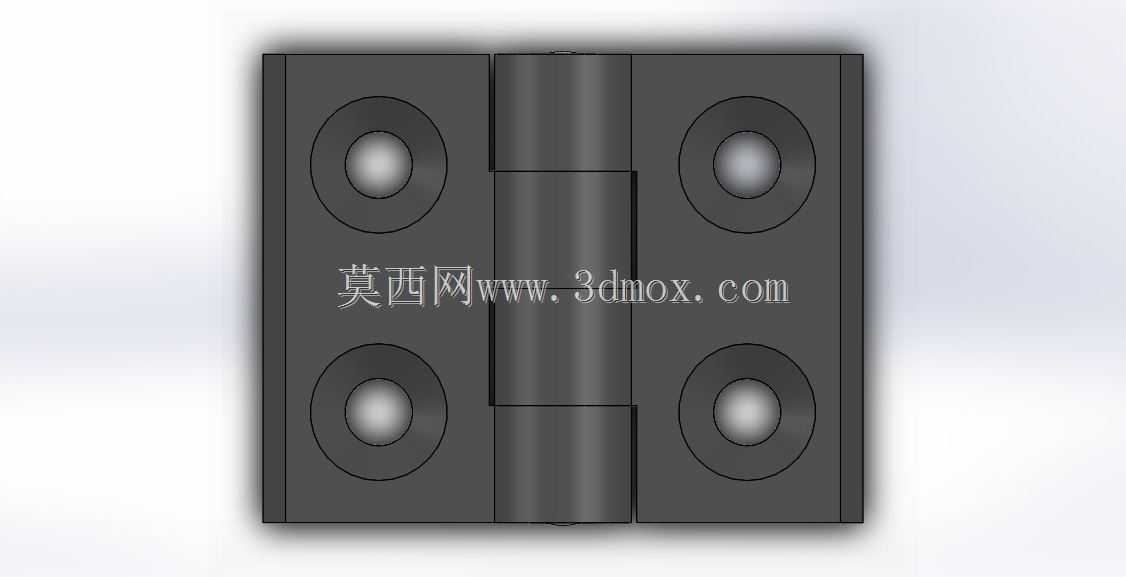

　　设计这款合页的时候，首先要卡准安装边界尺寸，整体外形尺寸控制在57×45mm，这个尺寸刚好适配常用的30系列、40系列铝型材的安装面，不需要额外做转接板就能直接固定。转轴的中心距设定为35mm，这个尺寸是经过实际开合验证的，当页片分别固定在门框和门板上时，开合过程中页片边缘不会和型材的安装槽边产生剐蹭，转动的间隙控制在0.2mm以内，既保证转动顺畅，又不会出现轴向窜动导致的门板下垂。底座的安装定位尺寸分别对应30mm和40mm两种规格，刚好匹配市面上主流的两种铝型材端面孔距，安装的时候不需要重新打孔定位，直接对齐型材上的预置安装孔就能锁螺丝，能大幅减少现场装配的工作量。

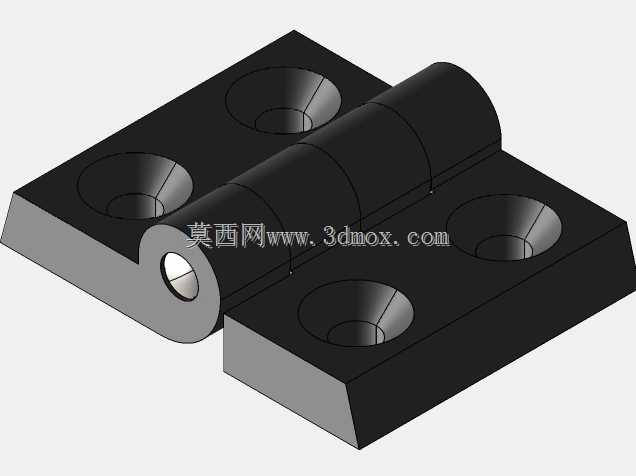

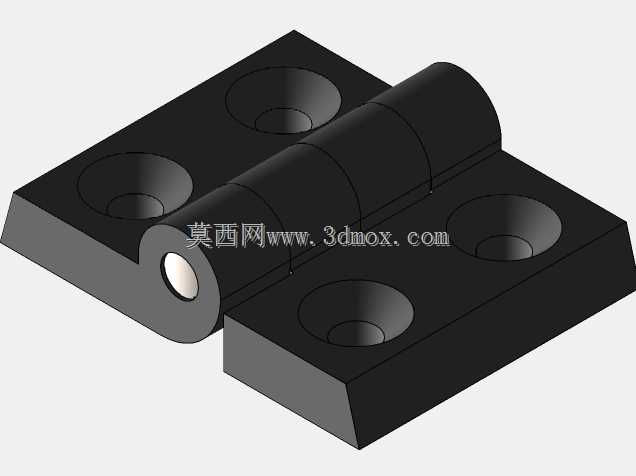

　　结构细节上，转轴采用了一体式的卷边结构，两个页片的转轴段是交错嵌套的，中间的转轴芯和页片采用同材质尼龙注塑成型，不需要额外装配金属销轴，减少了装配工序，也避免了不同材质热胀冷缩不一致导致的转轴卡滞问题。页片的厚度做了等强度设计，安装孔周围的壁厚适当加厚，避免锁螺丝的时候出现页片开裂的情况，页片边缘做了R1.5的圆角处理，没有尖锐的棱角，安装和日常维护的时候不会划伤操作人员。合页的开合角度可以达到180度，完全能满足常规设备门、柜体门的开合需求，当门完全打开的时候，页片的贴合面不会出现硬顶的情况，长期使用也不会因为反复开合导致页片根部断裂。

　　在实际选型应用的时候，要注意这款合页的承重范围，因为是尼龙材质，单组合页适合用在重量不超过5kg的轻质门板上，如果门板重量更大，可以适当增加合页的安装数量来分摊承重。安装的时候要保证两个页片的安装面在同一平面上，如果门框和门板的安装面存在高低差，强行锁螺丝会导致合页产生内应力，长期使用容易出现页片变形、转轴卡滞的问题。固定螺丝的长度要选择合适，锁入型材或者板材的深度控制在5-8mm即可，不要锁得过深导致螺丝顶穿型材内部的槽道，影响其他配件的安装。
