钢门窗焊接安装用贴边铰链结构

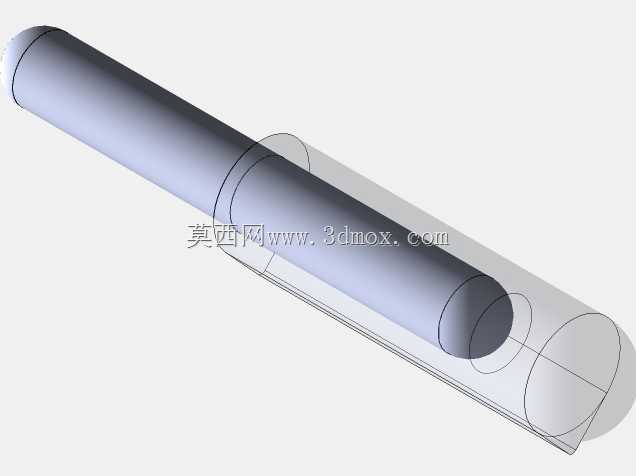

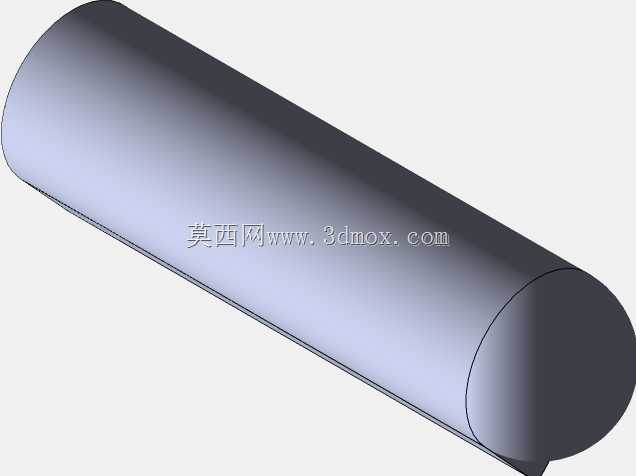

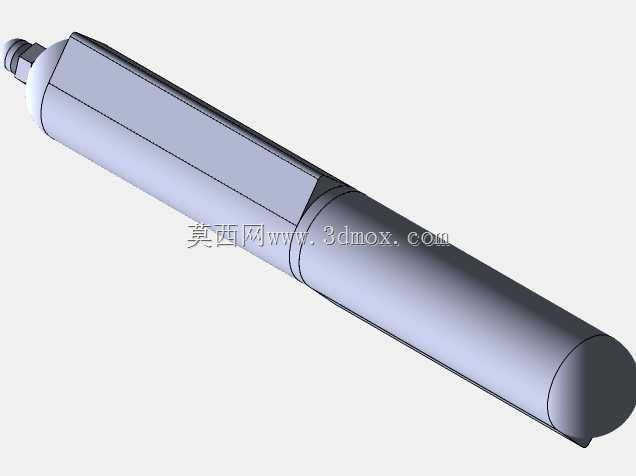

　　从结构功能上看，这款铰链采用同轴柱面铰接的核心结构，两个分体件分别带圆柱形插接轴套与实心转轴段，装配后转轴与轴套的配合间隙控制在0.1mm以内，既保证门扇转动时无明显旷量，也能避免间隙过小导致的转动卡滞，哪怕长期使用后接触面出现轻微磨损，只要焊缝不出现开裂失效，整体铰接结构的承载能力不会出现明显衰减。铰链的外露轮廓做了圆弧收边处理，没有突出的尖锐棱角，安装后贴附在门窗侧边的安装面上，不会额外占用门扇开启方向的侧边空间，在门洞侧边空间局促、门扇需要贴近墙面做180度开启的场景下，这种贴边安装的结构优势非常明显，不会像普通明装合页那样因为合页本体突出，导致门扇开启到最大角度时和墙面、侧边管线出现干涉。设计层面上，这款铰链的两个焊接固定端都做了加长的平直贴合面，贴合面的平面度控制在0.05mm以内，现场焊接时能和钢门、钢窗的矩形钢管型材外表面完全贴合，不需要现场打磨修配就能保证焊接接触面的贴合度，减少焊接时的应力集中问题。转轴部分做了轴向限位结构，在转轴的末端设置了一体式的限位凸台，装配后能避免门扇在自重作用下出现轴向窜动，不需要额外加装轴向定位的卡簧或者挡圈，减少了零件数量，也降低了后期维护时小零件脱落丢失的风险。在工业厂房钢制围护、特种钢制门窗、仓储密闭门的安装施工场景中，这类贴边铰链是承担门扇与门框转动连接的核心受力构件，和常规明装、暗藏式合页不同，它的安装逻辑完全贴合钢构件现场焊接装配的作业习惯，不需要在门扇或门框型材上提前铣槽、打孔，也不需要配套螺栓紧固件做锁紧，直接通过焊缝将两个铰接分体分别固定在门扇侧边、门框对应安装位即可，能大幅降低钢制门窗的现场加工工序量，尤其适合厚钢板焊接成型的重型钢门、防火钢窗这类现场调整余量小的构件装配。

　　从安装边界来看，这款铰链的整体径向尺寸控制在较小范围内，焊接固定端的长度适配常用的20mm到50mm厚度的矩形钢管型材，不管是门框用的小规格方管，还是重型钢门用的厚壁矩形管，都能找到合适的焊接位置，安装时只需要保证两个分体的同轴度，将转轴插入轴套后分别点焊定位，反复开关门扇确认转动顺畅无卡滞、门扇和门框的配合间隙均匀后，再将固定端的周边满焊即可，焊接时不需要对转轴配合面做特殊防护，只要避免焊渣溅入转轴和轴套的配合间隙内，就不会影响后续的转动性能。

　　在实际选型应用中，这类贴边铰链通常根据门扇的单扇重量选配对应规格，单副铰链的额定承载能力覆盖50kg到200kg的钢制门扇，单扇门根据宽度和重量配置2到3组铰链均匀排布，就能满足长期频繁开关的使用需求，相比螺栓固定的合页，焊接固定的方式不存在螺栓松动、螺纹锈蚀的问题，在户外厂区、高湿度车间、有防腐要求的特殊场所，整体结构的耐用性表现更稳定，哪怕门扇表面做喷漆、喷塑的防腐处理，铰链的焊接部位也能和门扇本体形成统一的防腐层，不会出现连接位置的防腐断层。

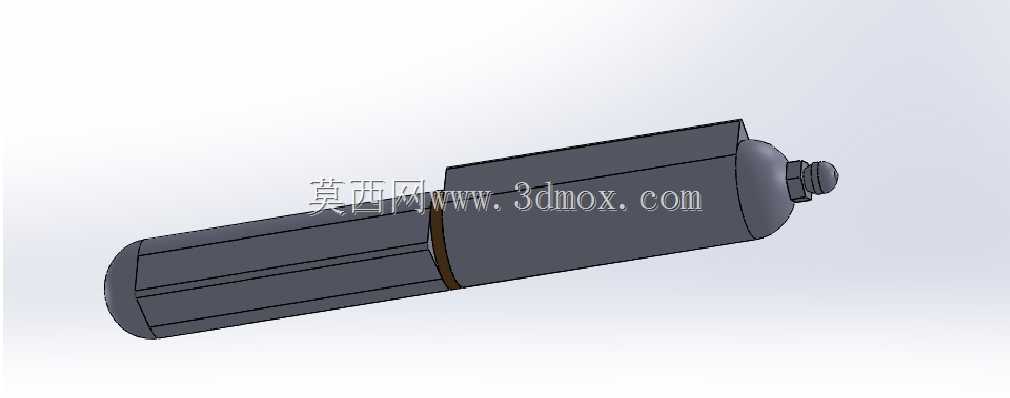

　　在三维建模过程中，这类铰链的结构需要重点保证转轴与轴套的同轴度公差，两个焊接贴合面的平行度公差也要控制在合理范围内，否则实际装配时会出现转轴别劲、门扇开关阻力大的问题，建模时可以先绘制转轴的中心轴线，再基于轴线分别生成两个铰接分体的实体结构，同时预留出合理的配合间隙，避免建模时零间隙配合导致实际生产加工后出现装配干涉，焊接端的边缘要做合适的焊接坡口示意，方便后续生产加工时明确焊接工艺要求，转轴末端的限位结构要和轴套的端面保留0.2mm左右的轴向间隙，给温度变化带来的热胀冷缩预留变形空间，避免高温环境下转轴受热膨胀出现转动卡滞的问题。
