建筑结构用工字钢三维实体造型

　　在民用建筑大跨度屋面梁、工业厂房承重柱间支撑、重型设备机架主体框架、桥梁临时承重支架等场景中，工字钢是应用频次极高的截面型材，其截面力学特性决定了它在承受竖向弯曲载荷时的优异表现。从结构受力逻辑来看，工字钢的截面设计将大部分材料分布在远离中性轴的上下翼缘位置，相比同截面积的矩形截面钢，其绕强轴的截面惯性矩、抗弯截面模量可提升40%以上，能在同等用钢量下承担更大的竖向弯曲载荷，同时腹板部分主要承担剪切力，厚度设计可根据实际剪应力水平优化，避免材料的无效浪费。

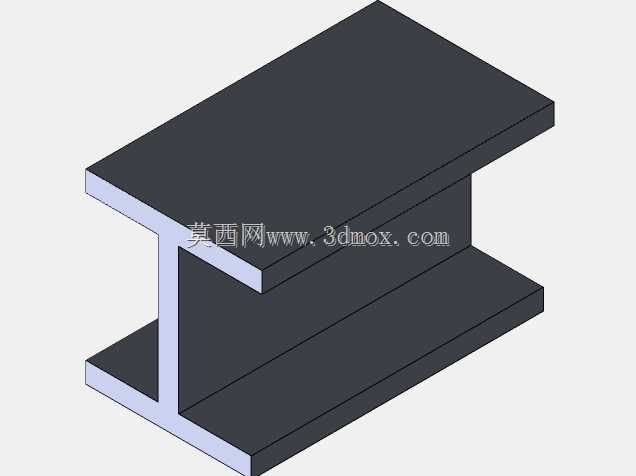

　　做这个三维造型的时候，首先要明确常规热轧工字钢的截面参数逻辑：上下翼缘为等厚度矩形截面，翼缘内侧存在1:6的斜度，这个细节很多新手建模时容易忽略，直接做成垂直面，后续做装配干涉检查、节点板焊接模拟时就会出现尺寸偏差；腹板与翼缘的过渡位置有标准圆弧倒角，这个圆角不是工艺装饰，而是为了降低截面应力集中系数，避免动载荷工况下过渡位置出现疲劳裂纹。建模时先绘制半截面草图，通过对称约束完成全截面绘制后，沿长度方向拉伸即可得到基础实体，不需要做复杂的曲面拆分，因为热轧工字钢本身是等截面型材，沿长度方向截面无变化。

　　从安装边界来看，常规工字钢的长度可根据实际跨度裁切，但要注意端部连接的尺寸预留：如果是与H型钢柱做刚性连接，翼缘外侧需要预留焊接坡口的加工余量，腹板位置要预留螺栓孔的排布空间，孔边距不能小于螺栓直径的1.5倍，否则连接节点的强度会达不到设计要求；如果是用作导轨式升降设备的承重轨道，工字钢的翼缘宽度要匹配行走滚轮的轮距，腹板的平面度公差要控制在每米1mm以内，避免滚轮运行时出现卡滞、偏磨的问题。

　　在不同应用场景下，工字钢的选型逻辑差异很大：用作建筑楼面主梁时，需要根据楼面恒载、活载的组合值计算所需的抗弯截面模量，同时验算挠度变形，通常挠度要控制在跨度的1/400以内，避免楼面出现明显的震颤感；用作重型设备的机架横梁时，除了静强度计算，还要考虑设备运行时的动载荷系数，通常取1.2-1.5的动载系数，避免长期交变载荷下出现结构变形；用作管道支架的承重梁时，还要考虑管道的热胀冷缩推力，在梁的对应位置加劲肋，避免腹板局部失稳。

　　很多刚接触结构设计的人员容易混淆工字钢和H型钢的区别，实际上普通工字钢的翼缘内侧有斜度，翼缘宽度相对较窄，更适合单向受弯的工况，而H型钢翼缘内外侧均为平行面，翼缘宽度可选范围更大，可用于双向受弯的柱构件，这点在建模选型时就要明确，避免选错型材类型导致后续施工或装配出现问题。另外工字钢的三维造型在做装配设计时，不需要对每一个细节都做极致简化，比如翼缘的斜度、过渡圆角这些特征要保留，因为后续做有限元分析时，这些细节位置的应力分布是分析的重点，如果简化掉这些特征，分析结果会和实际受力情况出现较大偏差，无法指导实际的结构优化。

　　在做节点设计时，工字钢与其他构件的连接通常有焊接和螺栓连接两种形式，焊接连接时要注意焊脚尺寸的匹配，腹板和翼缘的焊脚尺寸不需要一致，翼缘位置承担主要弯矩，焊脚尺寸可稍大，腹板承担剪力，焊脚尺寸可按构造要求选取；螺栓连接时要注意螺栓的排布要避开型材的圆角过渡区，否则螺栓无法紧密贴合连接面，导致连接节点出现松动隐患。另外如果工字钢用在有防腐要求的户外场景，建模时还要预留防腐涂层的厚度空间，通常涂层厚度在80-120μm，虽然这个厚度对整体尺寸影响很小，但在做精密装配的场景下，比如和定制的连接抱箍配合时，这个厚度差就可能导致抱箍无法正常安装，这点细节在三维建模阶段就要考虑到，避免后续加工装配时出现尺寸不匹配的问题。
