梯形截面2.5吨级起重吊钩结构设计

　　在工矿企业的物料转运、设备安装、重型工件装卸场景里，起重吊钩是直接承载被吊物载荷的核心受力部件，它的结构合理性直接决定吊装作业的安全冗余，哪怕是截面曲率、过渡圆角的微小偏差，都可能在长期交变载荷下引发应力集中，最终造成断裂失效。这款吊钩的额定承载设定为2.5吨，安全系数取FOS-2，也就是极限承载能力达到额定载荷的2倍，完全覆盖常规车间内中小型工件、工装夹具、成捆型材的吊装载荷需求，适配车间内单梁起重机、电动葫芦的配套吊具使用场景。

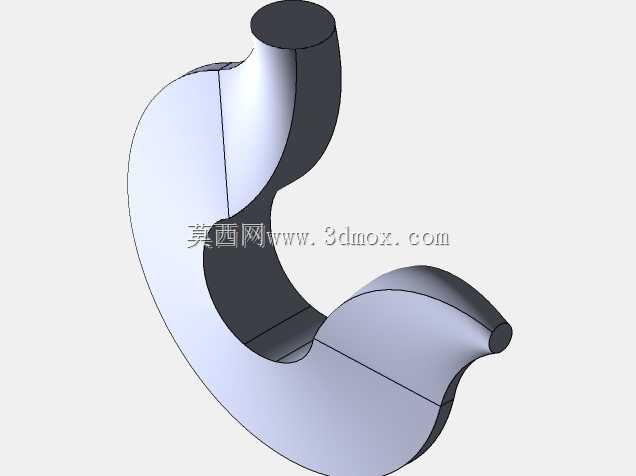

　　设计阶段没有采用传统的圆形截面钩身，而是选用梯形横截面作为钩身的主体结构，这种截面形式相比同截面积的圆形截面，在钩身内侧受拉区域能分配更多的材料占比，匹配吊钩受载时内侧拉应力大于外侧压应力的应力分布规律，在不额外增加整体重量的前提下，有效提升钩身危险截面的抗拉强度。钩身的曲率半径经过反复校核，从钩尖到钩颈的过渡曲线没有出现曲率突变，所有转角位置都做了大圆角过渡处理，避免载荷作用下出现应力集中点，从结构根源上降低疲劳裂纹萌生的概率。

　　钩身上端的直柄段是和吊钩横梁、推力轴承配合的安装部位，直柄段的外径尺寸严格匹配常规2.5吨级吊钩组的安装孔公差，安装时可以直接穿入横梁孔位，配合锁紧螺母完成固定，不需要额外做适配加工。直柄和钩身弯曲段的衔接位置做了锥度过渡，既保证安装部位的定位精度，又能让载荷从钩身顺畅传递到上端的连接结构，避免衔接位置出现应力断层。钩尖部位做了向内的收角设计，角度控制在合理范围内，一方面能防止吊装过程中吊索、吊环从钩口意外滑脱，另一方面也不会因为钩尖过度内收导致挂取吊具时操作不便。

　　从实际作业的适配性来看，这款吊钩可以搭配不同规格的卸扣、钢丝绳吊索、吊装带使用，钩身的开口尺寸经过测算，能够顺利穿过常规2.5吨级卸扣的销轴部位，也能容纳两根直径16mm的钢丝绳同时挂入，满足多吊点吊装的使用需求。钩身的表面没有多余的凸起结构，整体轮廓流畅，在吊装作业过程中不会和被吊工件、周边防护结构发生剐蹭，减少作业过程中的卡滞风险。

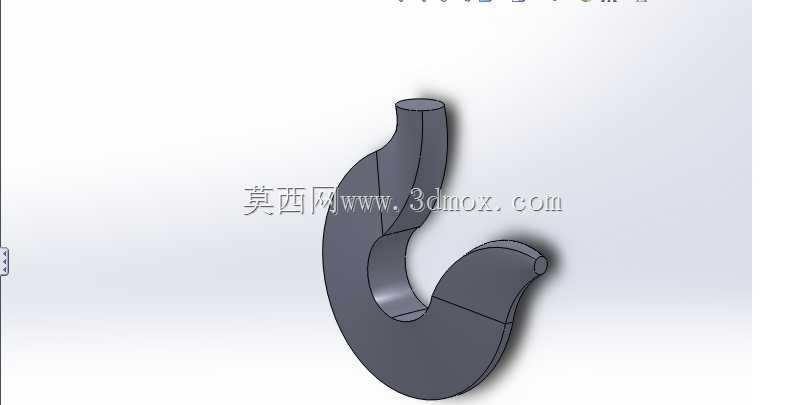

　　建模过程中对钩身的每一段截面都做了受力推演，梯形截面的两个侧边斜度经过多轮调整，既保证内侧受拉边的材料厚度足够，又不会让外侧受压边出现材料冗余，整体重量比同载荷等级的圆形截面吊钩轻约12%，降低了起重葫芦的无效载荷占比，间接提升了有效吊装能力。钩尖的端面做了小平面处理，不是尖锐结构，避免日常搬运、安装吊钩时划伤操作人员，也能防止钩尖磕碰变形影响整体结构强度。

　　在安装边界的考量上，这款吊钩的整体高度控制在适配2.5吨级吊钩组的行程范围内，安装后不会因为吊钩自身长度过大，过度占用起重机的有效起升高度，对于车间净空高度有限的作业场景十分友好。钩身的重心和上端直柄的轴线完全重合，起吊载荷时吊钩不会出现偏斜，保证吊载过程中重物平稳，不会出现载荷偏移带来的额外附加弯矩。

　　从长期使用的维护角度来看，流畅的外形结构没有容易积灰、积存油污的死角，日常巡检时可以很方便地检查钩身表面是否有裂纹、变形等损伤，梯形截面的棱边都做了倒钝处理，检测时用探伤仪扫查表面也不会出现信号干扰，方便定期做无损检测排查安全隐患。整体结构没有复杂的拼接部件，是一体化的锻造式结构设计，不存在焊缝带来的强度薄弱点，能够承受长期反复的交变载荷作用，适配车间内高频次的吊装作业需求。
