带顶部安装支架的气弹簧支撑构件

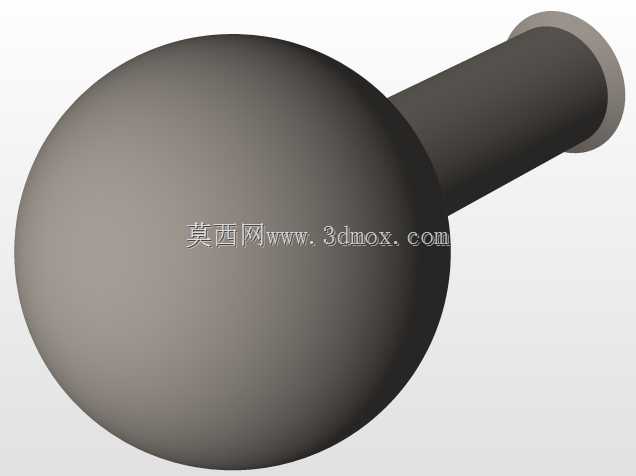

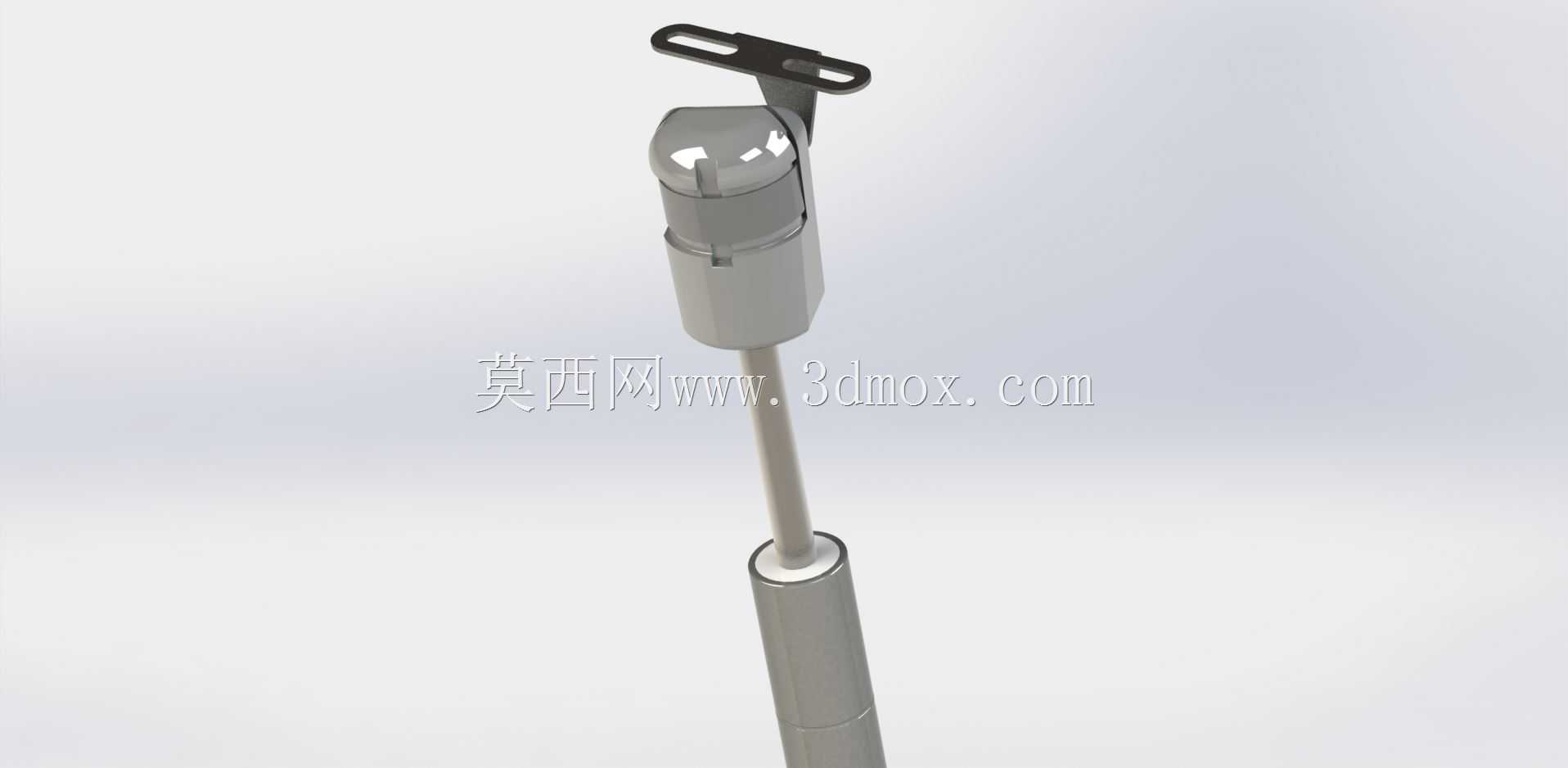

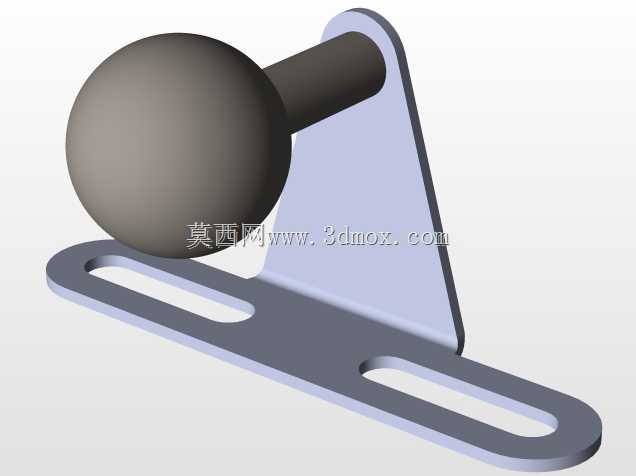

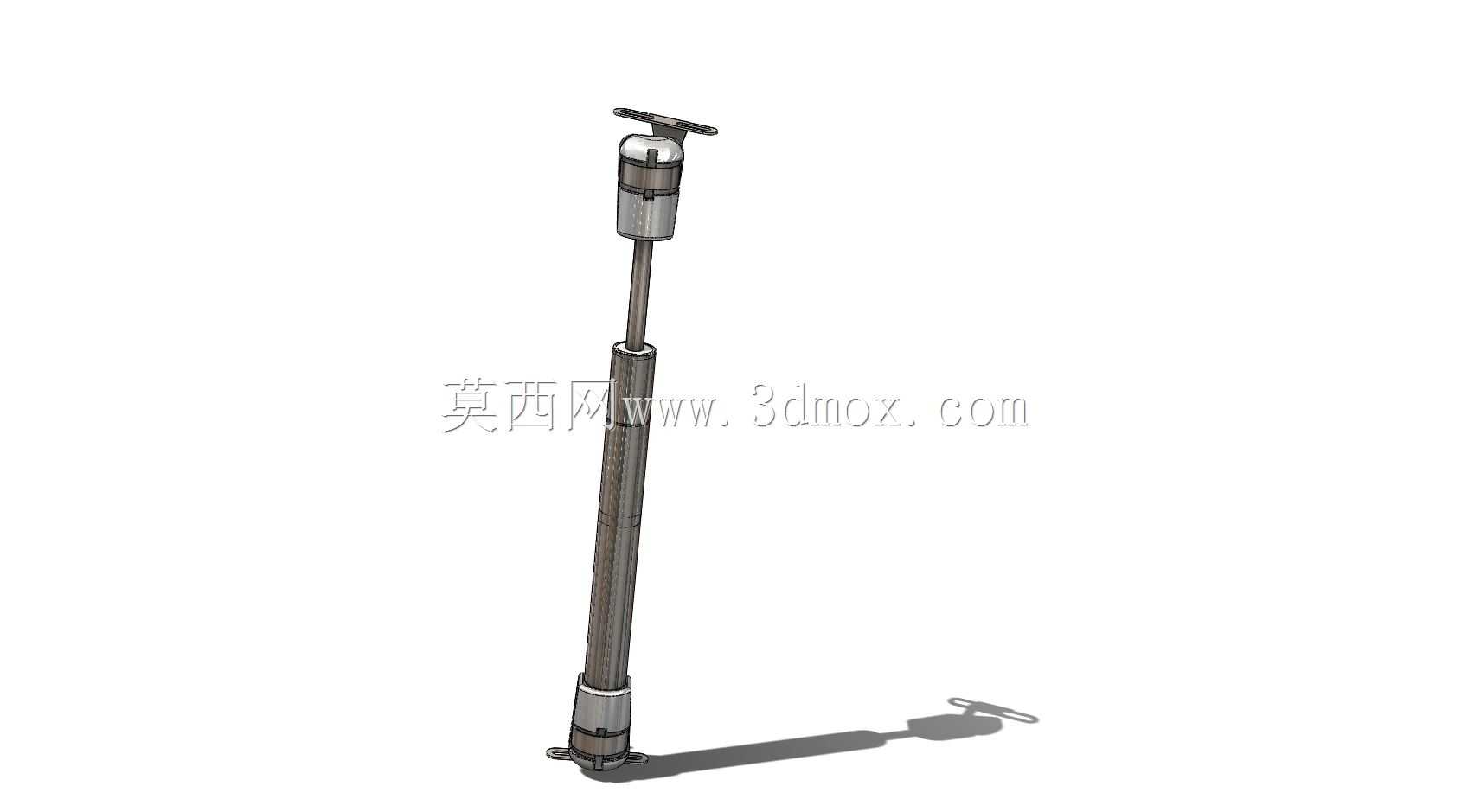

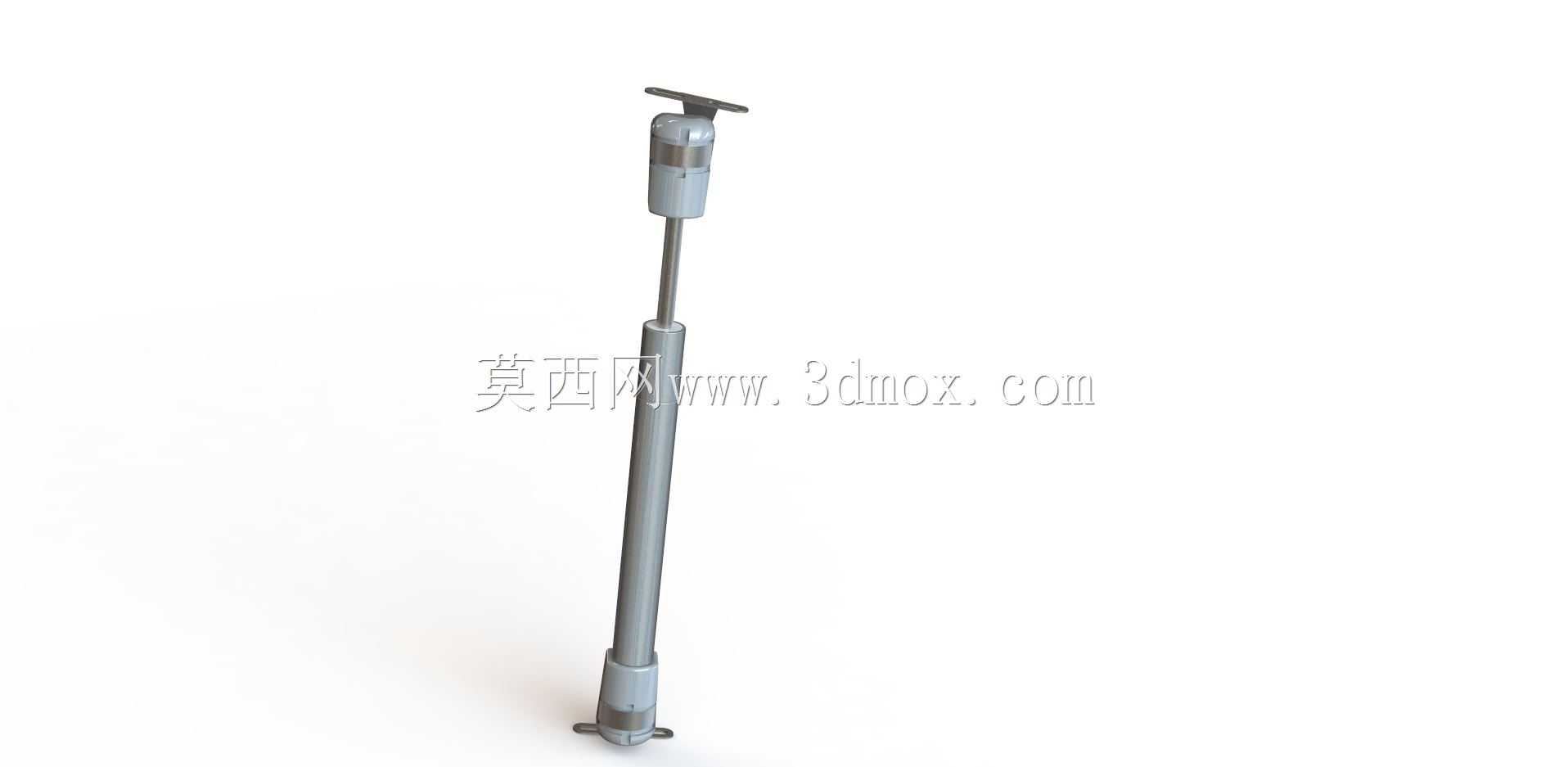

　　日常做设备结构设计时，气弹簧这类弹性支撑构件的选型与建模，往往是容易被忽略但直接影响终端使用体验的环节，很多新手设计师容易只关注标称支撑力，忽略安装边界、端部连接结构与实际工况的匹配度，最后做出来的机构要么开合卡滞，要么支撑行程不足，甚至出现端部连接断裂的问题。这款带顶部T型安装支架的气弹簧结构，在小型设备舱门、轻型翻盖机构、可调角度操作台的场景里适配性很强，区别于常规两端球头连接的气弹簧，顶部的一体式支架省去了额外设计连接转接件的步骤，能直接通过支架上的两个安装孔与被支撑件完成固定，安装时不需要额外加工复杂的连接座，对薄钣金类的被支撑件十分友好，不会因为局部应力集中导致钣金件变形。

　　从结构设计逻辑来看，这款气弹簧的缸体与活塞杆采用同轴布局，活塞杆伸出端做了导向密封段的加厚处理，能避免侧向力作用下活塞杆出现偏磨，很多现场使用的气弹簧失效问题，都源于安装时存在侧向偏载，导致密封件提前磨损漏气，这款结构在活塞杆与缸体衔接处做了加长的导向套设计，能承受一定范围内的小幅偏载，降低安装精度要求，适配更多非完全同轴的安装场景。顶部的T型支架与气弹簧上端的连接采用铰接结构，允许支架与气弹簧本体之间存在小角度的转动余量，安装时可以根据被支撑件的开合轨迹自动调整角度，不会因为安装面的角度误差导致整根气弹簧承受额外的弯曲应力。

　　实际选型应用时，需要先核算被支撑件的重心位置与开合枢轴的距离，计算出所需的支撑力区间，再匹配对应弹力规格的气弹簧，同时要注意安装完成后，气弹簧的最小闭合长度要小于机构闭合状态下的安装点间距，最大伸出长度要满足机构完全打开时的行程需求，避免出现机构无法完全闭合或者打开到极限位置时气弹簧被拉脱的问题。这款模型的结构细节还原了实际产品的密封段、端部连接、支架安装孔的尺寸特征，在做整机装配建模时，可以直接调取匹配安装点位，不需要再从零开始绘制气弹簧的外部轮廓，能大幅节省结构设计阶段的建模时间，同时可以通过模拟开合动作，验证安装点位是否存在运动干涉，提前排查安装后气弹簧与周边构件碰撞的问题。

　　在轻型仓储设备的上翻门、小型检测设备的翻盖护罩、家具类的上翻柜门场景中，这类带一体式安装支架的气弹簧安装效率更高，外露的连接零件更少，整体外观更整洁，同时铰接式的顶部连接能抵消一部分安装误差，降低现场装配的调试难度。设计这类气弹簧安装结构时，还要注意活塞杆的表面防护，模型中活塞杆段采用光滑圆柱面设计，实际产品中会做硬质氧化处理，避免使用过程中被硬物刮伤表面导致密封失效，建模时可以根据实际选型的规格调整缸体直径、活塞杆长度、支架安装孔间距，匹配不同负载、不同行程的使用需求，不需要重新构建整体结构，只需要修改对应参数即可快速生成适配不同工况的气弹簧模型。
