道路阻挡装置用直角折弯金属铰链结构

　　在道路管控类设备的结构设计中，铰接部件的可靠性直接决定整套阻挡装置的运行寿命与动作稳定性，这款针对道路阻挡场景设计的金属铰链，正是围绕升降式路障的实际工况完成的结构方案。不同于常规柜门、箱体使用的轻载铰链，道路阻挡装置的铰接部位需要承受反复开合带来的交变载荷，还要应对户外环境下的粉尘、雨水侵蚀，以及车辆剐蹭带来的意外侧向冲击力，因此在结构选型阶段就放弃了薄料冲压的轻载铰链方案，选择了厚板折弯加焊接加强的直角式结构。

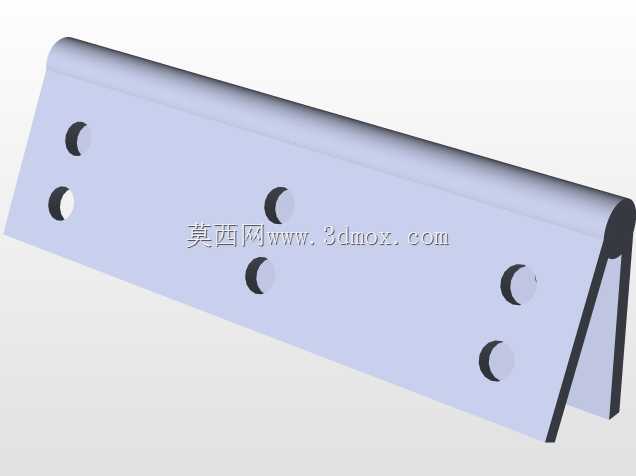

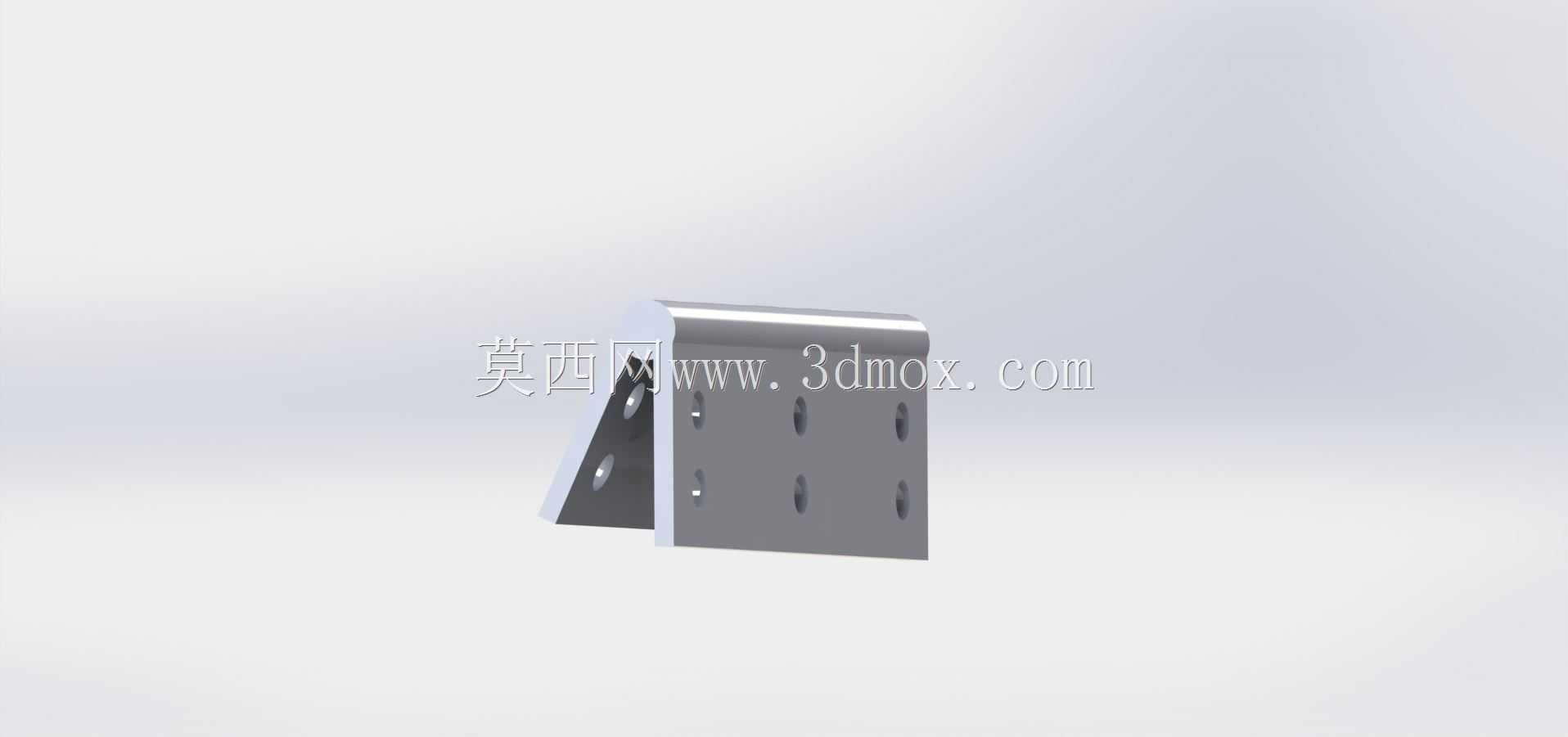

　　从实际安装边界来看，这款铰链采用两个互相垂直的安装翼面设计，每个翼面都预留了多组均匀排布的安装孔位，安装时不需要额外加工适配的转接板，可直接通过螺栓分别固定在路障的升降挡体与基座预埋框架上，孔位的间距设计参考了常规道路阻挡设备的安装型材孔距标准，能够兼容市面上多数升降路障的基座安装尺寸，不需要对原有设备的基座结构做大规模改造，替换现有失效铰链时的适配成本很低。设计过程中重点考量了铰接部位的转动间隙控制，两个翼面的铰接轴孔采用了同轴度公差控制在0.02mm以内的加工精度，装配后转动过程中不会出现径向窜动，避免路障升降过程中挡体出现偏移卡滞。

　　翼面的折弯处做了内R角过渡处理，没有采用直角锐边折弯的方案，一方面是减少折弯处的应力集中，避免反复承受冲击载荷时出现折弯处开裂的问题，另一方面也能消除安装过程中锐边划伤施工人员的安全隐患。从功能特性来看，这款铰链的转动角度覆盖了路障升降所需的0到90度翻转区间，转动过程中两个翼面不会出现结构干涉，铰接轴部位预留了润滑脂加注的间隙，长期户外使用时可以定期补充润滑脂，降低转动副的磨损速率，不需要频繁拆解更换铰接部件。在实际道路管控场景中，这类升降式阻挡装置需要频繁完成升降动作，高峰时段可能每小时就要动作十次以上，铰链作为连接活动挡体与固定基座的核心受力部件，除了要承受挡体自身的重量，还要承受挡体抬升过程中带来的动载荷，以及车辆误闯时传递到铰接部位的冲击力，因此这款铰链的板材厚度选择上比普通民用铰链厚40%以上，安装孔位也做了沉头设计，螺栓安装后头部不会突出翼面表面，避免挡体转动过程中螺栓头与周边结构发生剐蹭。

　　很多现场施工的反馈里，道路阻挡设备的故障点有近三成出在铰接部位，要么是铰链强度不足受冲击变形导致挡体卡滞，要么是安装孔位不匹配需要现场重新打孔破坏基座的防腐层，这款铰链在设计阶段就收集了十余款主流升降路障的安装尺寸数据，将安装孔位设计成多组兼容的排布方式，不管是原有设备的铰链替换，还是新设备的研发选型，都能快速完成适配。另外在结构细节上，铰接轴的两端做了防脱铆接处理，不会因为长期转动出现轴端松脱、销轴窜出的问题，翼面的表面处理采用了和路障设备一致的防腐工艺，能够适应户外高低温、高湿度的使用环境，不会因为长期暴露在户外出现锈蚀卡滞的问题。对于结构设计从业者来说，这类看似简单的铰接部件，往往是决定整套设备可靠性的关键，不需要追求过于复杂的结构，只要围绕实际工况的载荷特点、安装边界、维护需求做针对性的设计，就能大幅降低设备的后期运维成本。
