模块化简约户外LED照明路灯结构设计

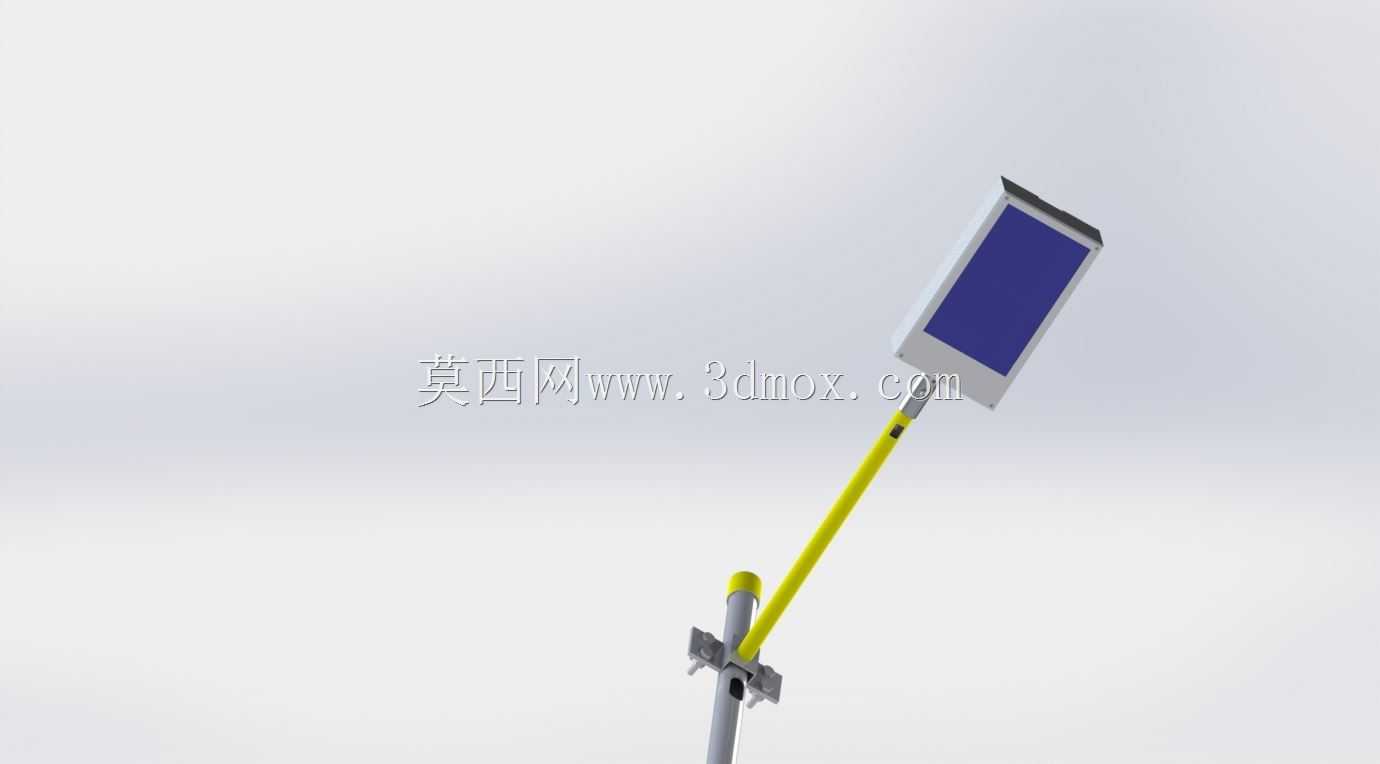

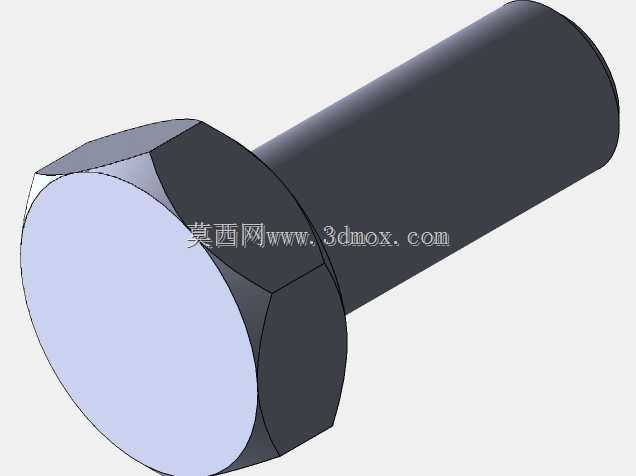

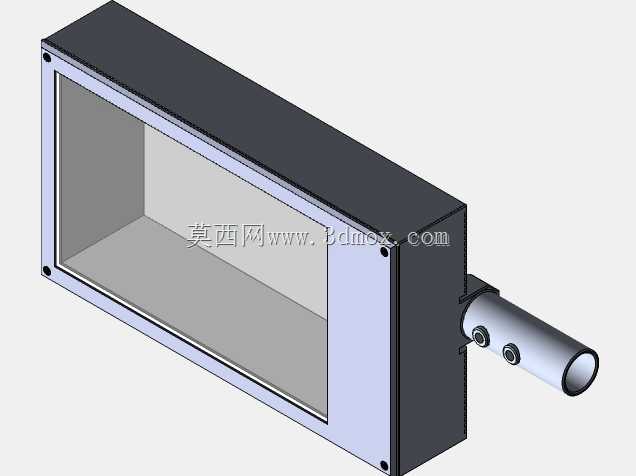

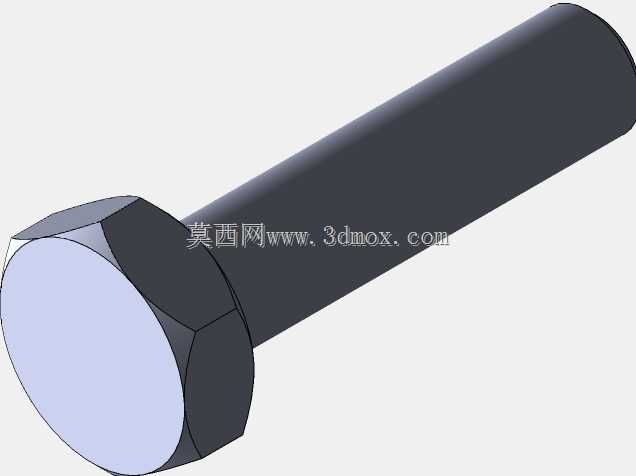

　　这款路灯的结构设计首先锚定城市支路、园区步道、厂区内部道路这类中等照度需求的应用场景，区别于主干道大功率高杆路灯的厚重设计，整体走轻量化、模块化的技术路线，从安装维护的全生命周期角度做结构优化。先看安装边界部分，灯杆衔接段采用标准插接式接口，适配常规直径60mm-76mm的金属灯杆安装位，安装时无需额外定制转接法兰，现场作业仅需紧固侧面两颗M8内六角螺栓即可完成灯头与灯杆的固定，安装作业面预留足够的扳手操作空间，单人即可完成高空安装作业，无需额外辅助工装。灯头整体出挑长度控制在380mm，灯头壳体最大宽度160mm，厚度控制在85mm，整体迎风面积经过测算，在12级阵风工况下的风阻载荷符合户外灯具结构强度要求，壳体边缘全部做R5圆角过渡，既减少风阻带来的结构振动，也避免安装维护过程中锐角划伤作业人员。

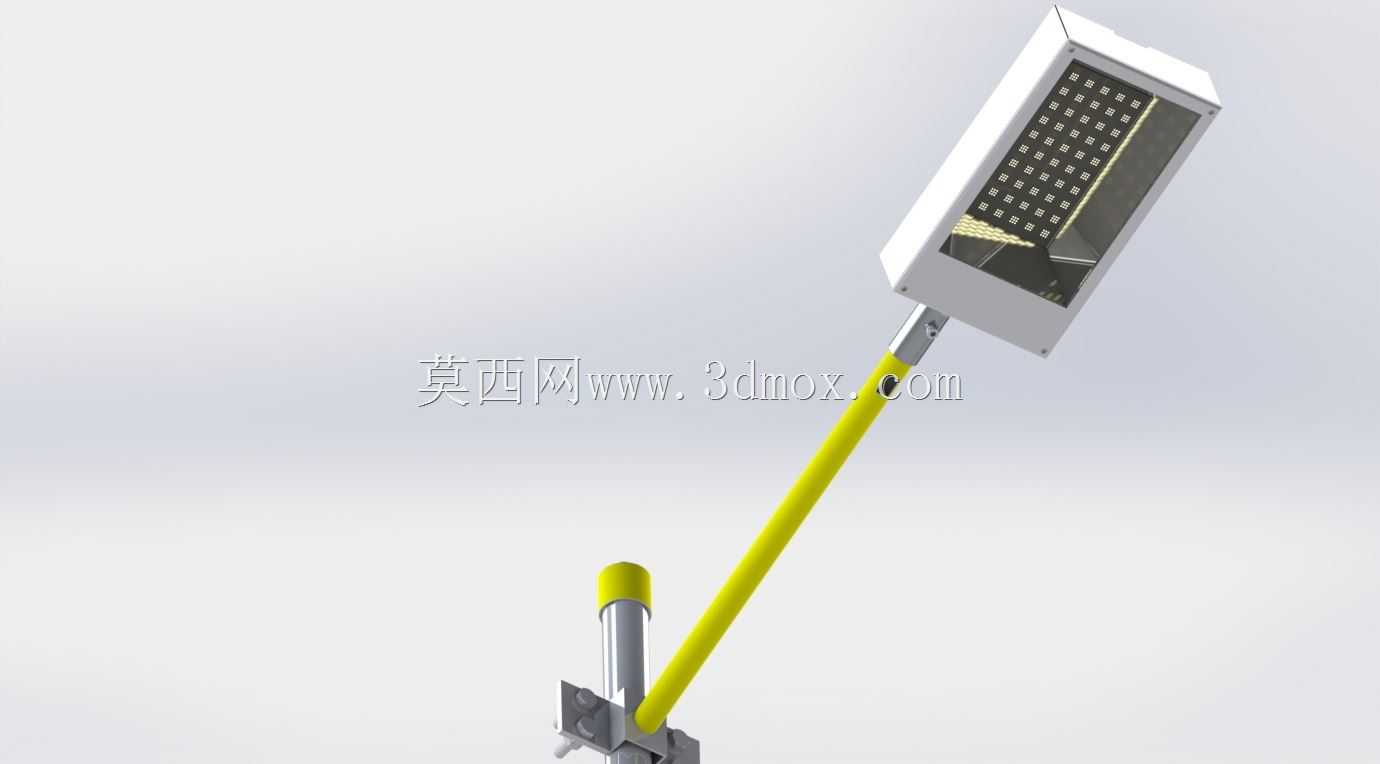

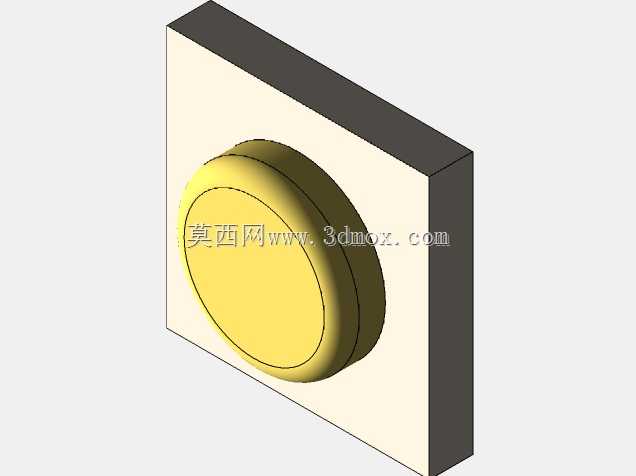

　　功能特性层面，灯头内部采用分腔式结构设计，光源腔与驱动电源腔完全物理隔离，光源板安装位预留标准LED模组安装螺孔，可根据实际照度需求适配30W-50W功率的LED光源模组，无需重新开模调整壳体结构；驱动电源腔预留足够的走线空间与散热间隙，电源模块采用卡扣式安装结构，后期维护更换电源时无需拆卸整个灯头，仅需打开侧面的维护盖板即可完成操作，大幅降低后期运维的时间成本。灯头的照射角度调节结构集成在灯杆衔接处，可实现上下15度的俯仰角度调节，调节到位后通过齿形咬合结构锁止，长期户外使用不会出现角度滑移问题，可根据不同道路的宽度、灯杆安装高度灵活调整照射角度，保证路面照度均匀度符合道路照明设计规范要求。

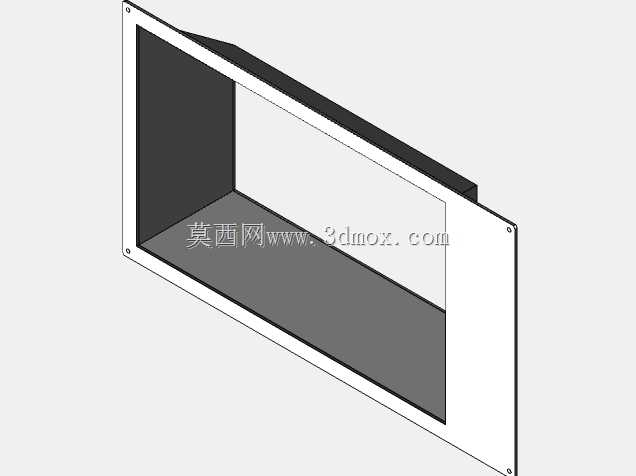

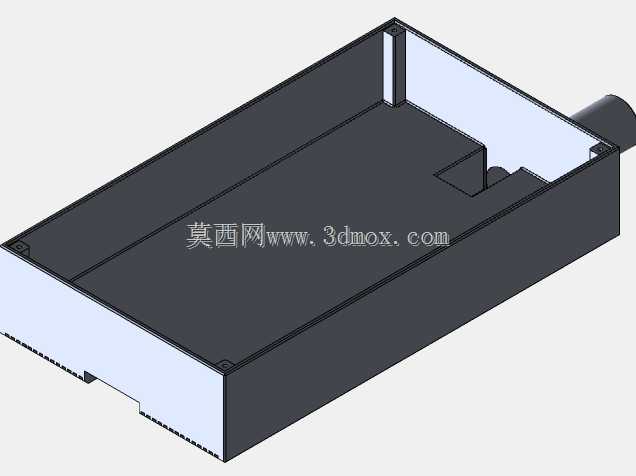

　　设计思路上完全遵循模块化、简约化的原则，整个灯头壳体仅分为上盖、下壳、维护盖板三个主要结构件，所有连接螺丝均采用统一规格的不锈钢内六角螺丝，减少现场维护所需的工具种类；壳体表面采用一体化流线型设计，上盖表面无突出结构与积水凹槽，雨天可实现自然排水，避免表面积水积灰带来的壳体腐蚀问题，同时光滑的表面也减少了鸟类停留筑巢的概率，降低后期清洁维护频次。散热结构直接集成在下壳的背部，采用一体化压铸的散热鳍片结构，鳍片间距控制在8mm，既保证足够的散热面积，也避免间距过小积累灰尘杂物影响散热效率，光源工作时产生的热量可通过光源基板直接传导到散热鳍片，保证LED光源长期工作的结温处于合理区间，延长光源使用寿命。

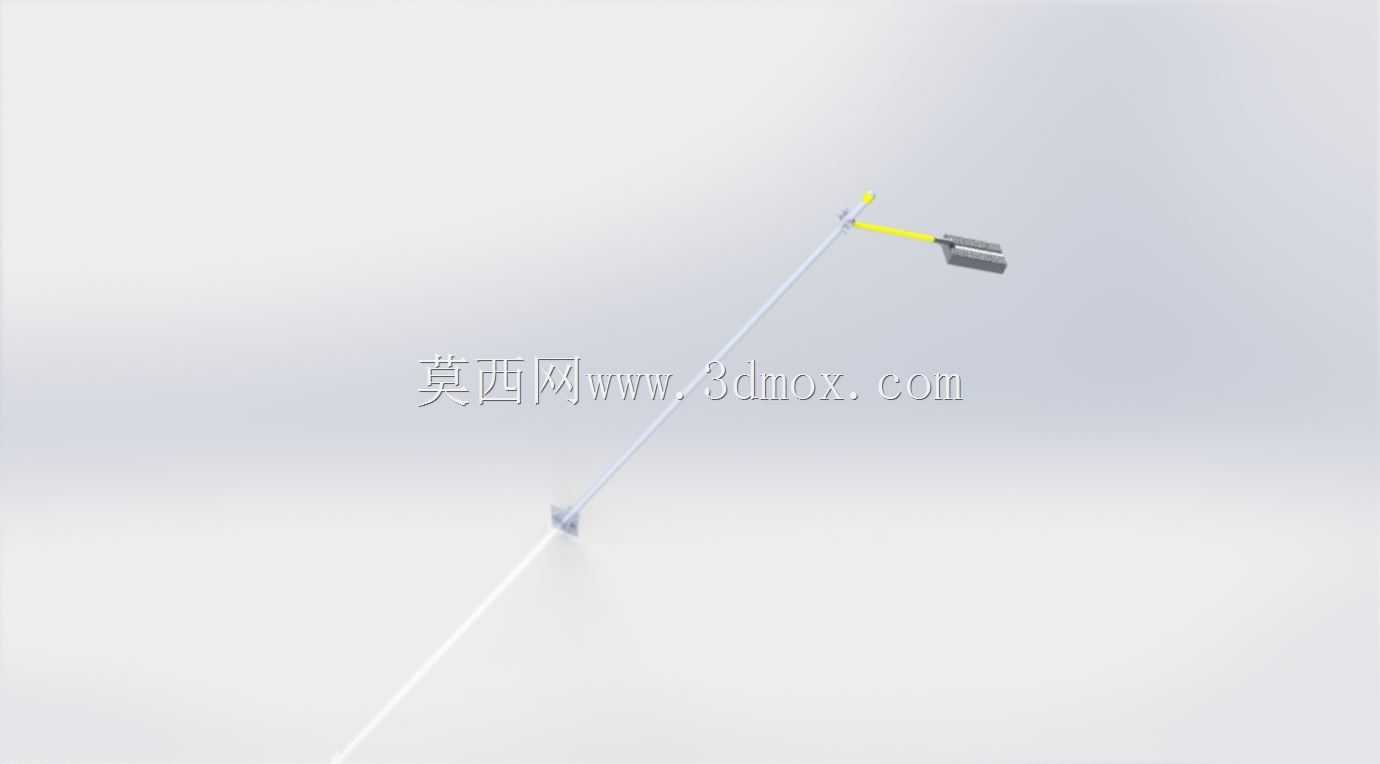

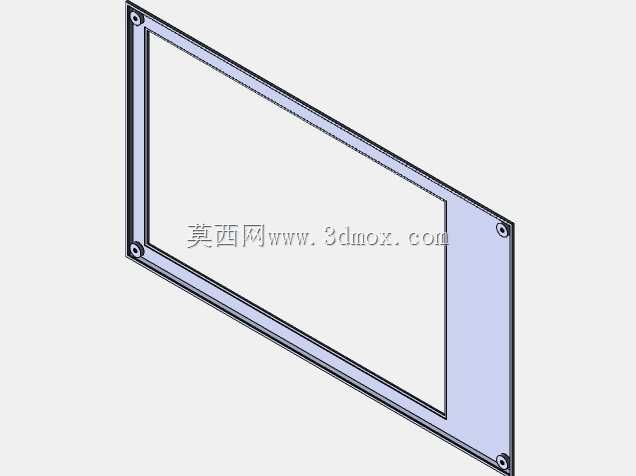

　　透光面罩采用卡扣加密封胶条的固定结构，密封胶条采用耐候性硅橡胶材质，防护等级达到IP65，可应对户外暴雨、扬尘等复杂工况，面罩表面做硬化处理，长期户外使用不易被风沙磨花影响透光率。灯臂部分采用斜向支撑结构，与灯头衔接处做加强筋处理，避免长期风振带来的结构疲劳断裂，灯臂表面做喷塑防腐处理，可适应沿海高盐雾、北方低温等不同气候区域的使用需求。整个结构设计没有多余的装饰性部件，所有结构特征都服务于安装、维护、散热、防护这些实际功能需求，零部件通用化率高，生产制造环节的模具成本、装配成本都能得到有效控制，同时后期运维的备件储备难度也大幅降低，适合批量应用在各类户外公共照明场景中。
