十字轴式转向节铰接接头结构设计

项目分类:通用机械零部件 发布时间:2024-12-15 ID:850977
  • 十字轴式转向节铰接接头结构设计
  • 十字轴式转向节铰接接头结构设计
  • 十字轴式转向节铰接接头结构设计

  在需要实现相交轴间角位移补偿的传动、管路、操纵机构场景中,这类十字轴式转向节接头是应用极为广泛的核心连接件,常见于车辆转向操纵杆系、低压流体管路铰接段、小型机械传动连杆组、工业设备操作联动机构等位置,核心作用是在两根轴线存在一定夹角、且工作过程中夹角会发生动态变化的圆柱杆件之间,实现稳定的力与运动传递,同时不会因为轴间角度偏移产生卡滞、附加载荷过大的问题。

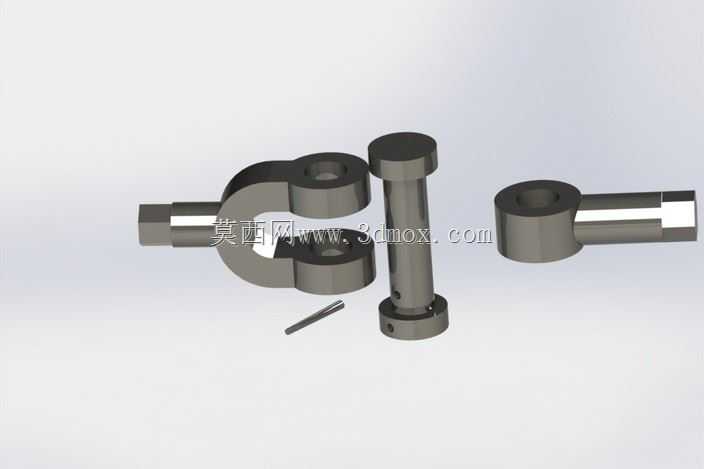

  从实际功能特性来看,该接头采用十字轴芯作为中间传动载体,两侧的连接轴套分别与待连接的两根圆柱杆配合,十字轴的四个轴颈分别嵌入两侧轴套的对应轴孔内,形成两组互相垂直的转动副,允许两根被连接杆件在十字轴轴线构成的平面内实现一定角度范围的相对摆动,常规设计下该摆角范围可覆盖±15°到±25°的工况需求,完全能够满足多数操纵机构、铰接管路的角度补偿需要。结构设计上特意将轴套与十字轴的配合面做了加宽处理,相比微型铰接接头,该结构的轴颈承压面积更大,在承受轴向拉伸载荷、径向交变载荷时,接触面的压应力能控制在材料许用应力范围内,避免长期交变载荷下出现压溃、磨损过快的问题。

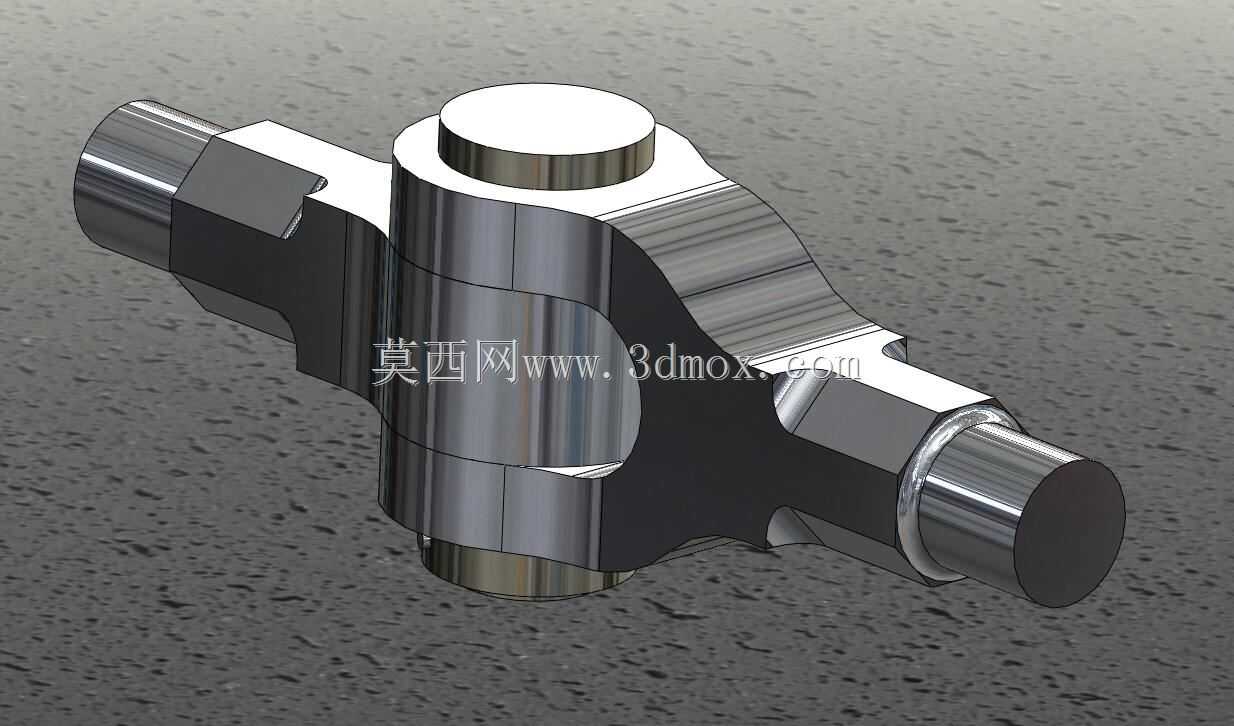

  设计过程中首先要明确安装边界的约束条件:两侧外伸的连接端采用外螺纹+六角拧动面的结构,六角面的对边尺寸严格适配标准扳手的开口规格,安装时可以直接用普通开口扳手完成拧紧作业,不需要定制专用工装;外螺纹的公称尺寸与配套的杆件内螺纹、管路接头内螺纹完全匹配,保证连接后的同轴度偏差控制在0.1mm以内,避免安装后出现附加偏心载荷。中间主体的外轮廓做了圆弧过渡的轻量化切削,没有采用整块圆柱料直接加工的冗余结构,在保证十字轴安装孔壁厚满足强度要求的前提下,尽可能削减了非受力区域的材料重量,既降低了接头自身的转动惯量,也减少了原材料的消耗。十字轴的顶端和底端都设置了限位挡边,装配后挡边会卡在两侧轴套的沉孔内,既可以防止工作过程中十字轴从轴孔内脱出,也能限制接头的最大摆动角度,避免摆角超出设计极限导致传动卡滞、零件磕碰损坏。

  从实际选型适配的角度来说,这类接头的轴向总长度、两侧连接端的伸出长度、中间主体的最大外径都有明确的安装边界要求:安装时需要保证接头摆动范围内没有其他结构件干涉,当两根连接杆件达到最大设计摆角时,接头主体的圆弧面不会和周边的机架、护罩、其他管路发生剐蹭。配合面的公差选择上,十字轴轴颈与轴套孔采用间隙配合,间隙值控制在0.02mm到0.04mm之间,既保证转动时的灵活性,不会因为间隙过小出现卡滞,也不会因为间隙过大导致传动空程量超标,影响操纵或传动的精度。表面处理上整体采用金属镀层工艺,既提升了零件的防锈耐腐蚀能力,也降低了配合面的摩擦系数,减少长期转动过程中的磨损量,延长整体使用寿命。

  在工况适配性设计上,该结构特意强化了轴向拉伸的承载能力,十字轴的轴颈根部做了圆角过渡处理,避免应力集中导致的断裂风险,当杆件承受轴向拉伸载荷时,载荷会通过轴套均匀传递到十字轴的四个轴颈上,不会出现单侧轴颈受力过载的情况。相比普通的刚性接头,这种铰接式的转向节接头不需要在安装时严格保证两根杆件的绝对同轴,允许一定的安装角度误差,能够大幅降低现场安装的调整难度,也能补偿设备运行过程中因为机架振动、结构变形带来的轴间角度偏移,避免杆件因为附加弯矩出现弯曲断裂、连接螺纹滑牙的故障。
