DIN7981标准沉头定位销结构设计

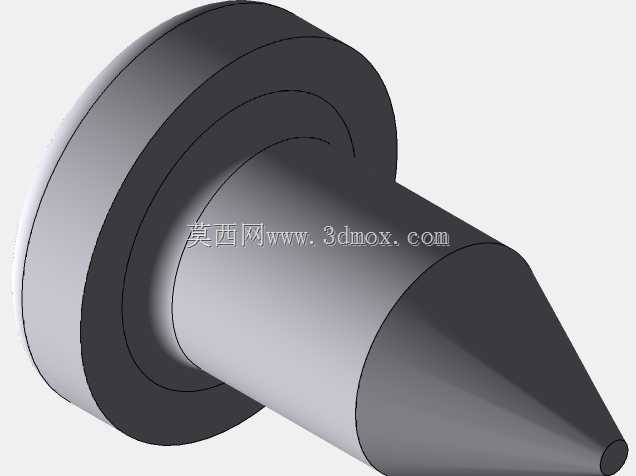

　　在液压阀组集成、仪器仪表装调、精密工装夹具定位这类对装配同轴度有严苛要求的场景里，这类带法兰盘的锥端定位连接件是很常见的限位固定元件，很多刚入行的结构设计人员容易把它和普通沉头螺钉、锥端紧定螺钉混淆，实际上它的核心作用是精准定位而非螺纹锁紧，这点在设计选型时必须明确区分。从结构上看，它的头部采用大直径法兰沉台设计，安装时法兰端面完全贴合安装基准面，能提供足够的轴向支撑面积，避免连接件受侧向冲击时出现沉头孔边缘压溃的问题，相比普通圆柱头定位件，它的头部可以完全沉入预制的沉台孔内，安装完成后不会突出安装基面，不会干涉周边其他运动部件的走线或动作行程，这点在空间紧凑的仪表阀组内部装配时优势尤其明显。

　　锥端部分的锥角是经过标准校验的，插入对应预制的锥孔后能自动找正同轴度，不需要额外的配磨工序就能保证0.02mm以内的定位重复精度，很多人在做三维建模时容易忽略锥面和柱身衔接处的退刀槽结构，实际上这个微小的环形退刀槽是加工工艺必须的结构，既能保证锥面磨削时不会出现接刀痕，也能在安装时容纳孔口的微小毛刺，避免毛刺垫在结合面之间导致定位偏移。柱身部分的直径公差严格按照DIN标准的h6级精度控制，和安装孔的配合间隙控制在微米级，既不会因为间隙过大导致定位窜动，也不会因为过盈量太大造成装配困难，法兰盘的厚度是根据常见的板材安装厚度设计的，当安装在3-8mm厚的安装板上时，沉台深度只要和法兰厚度匹配，就能保证安装后端面齐平，不会出现凸台或者凹坑。

　　在实际应用场景里，这类定位件常用来固定减压阀的阀芯导向套、压力表的安装基座、气动回路的阀板定位，在做设备维护拆解时，只要把它拔出就能完成对应模块的拆卸，不需要拆解整个阀组的连接管路，大幅降低了现场维护的工作量。做三维建模的时候，要特别注意法兰盘和柱身衔接处的圆角处理，这个圆角不是装饰性结构，是为了降低应力集中，避免连接件在受反复侧向冲击时出现根部断裂的问题，很多新手建模时会直接做直角衔接，实际加工出来的零件在做振动测试时很容易在根部出现裂纹。

　　另外锥端的顶端做了微小的平边处理，不是完全的尖点，这是为了避免安装时尖点磕碰锥孔内壁造成划痕，影响定位精度，同时也能提升零件的热处理渗透效果，让锥端表面硬度达到HRC45-50，保证反复插拔不会出现磨损变形。安装边界方面，这类定位件的安装孔需要提前做沉台加工，沉台的直径要比法兰直径大0.1-0.2mm，给安装留下微小的调整余量，沉台的深度公差要控制在0.05mm以内，避免安装后法兰端面突出或者凹陷过多，锥孔的锥度要和零件锥端完全匹配，装配前要清理孔内的铁屑和油污，保证锥面完全贴合，柱身对应的光孔粗糙度要达到Ra1.6以上，减少插拔时的磨损。很多设计人员在选型时会忽略零件的材质要求，实际上这类用于阀组定位的连接件一般采用不锈钢材质做表面钝化处理，既能在液压油、弱腐蚀气体环境下长期使用不生锈，也能保证足够的结构强度，不会因为长期受压力出现形变。在做装配仿真的时候，要注意模拟它的插入行程，锥端接触锥孔后会自动导正位置，这时候法兰端面和沉台端面的平行度要控制在0.01mm以内，才能保证整个连接模块的装配精度，要是平行度超差，会导致后续安装的阀芯出现卡滞，影响减压阀的压力调节精度。
