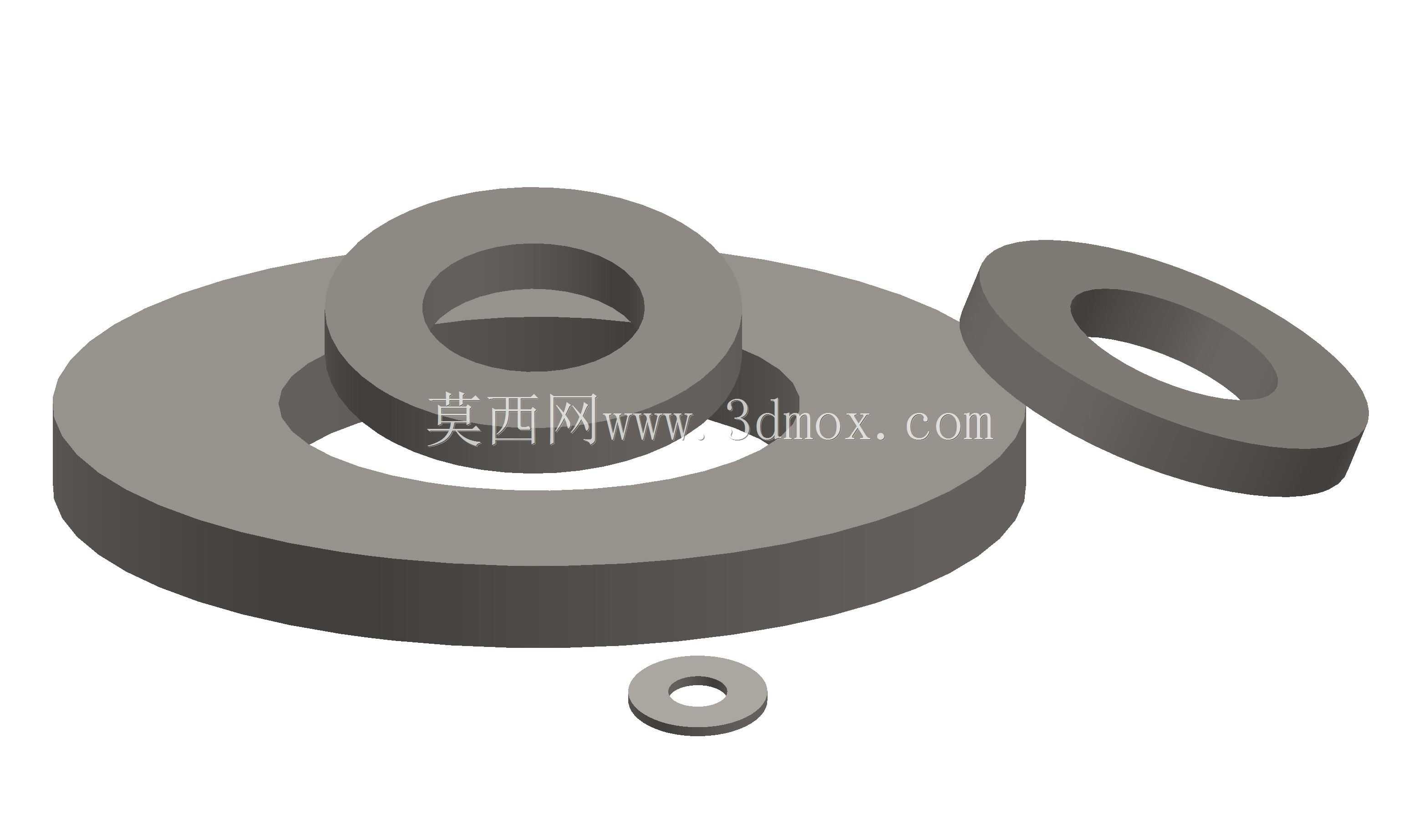

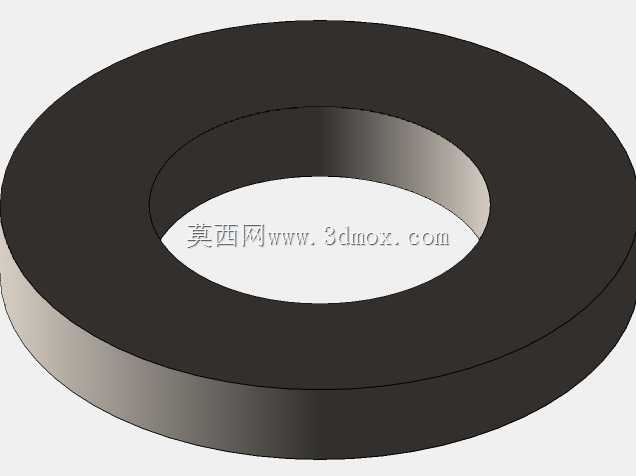

ISO7089标准M1.6-M56扁平金属平垫圈

　　在各类机械装配、管路连接、阀门组件配套的场景里，平垫圈是看似不起眼却直接影响连接可靠性的基础零件，这套覆盖M1.6到M56全规格的扁平金属垫圈，完全遵循ISO7089标准设计，适配绝大多数公制螺纹的紧固连接需求。做结构设计的工程师都清楚，很多现场出现的螺栓松动、接触面压溃、密封失效问题，根源往往是垫圈选型不对——要么厚度不足导致预紧力分散，要么内孔与螺栓杆间隙过大造成偏心载荷，要么边缘带圆角导致有效承压面积缩水，这套垫圈在设计阶段就规避了这些常见问题，整体采用无圆角的平直结构，上下端面全平面加工，没有额外的倒角或材料属性预设，给不同工况下的材料选型、表面处理预留了充足的调整空间。

　　从实际安装边界来看，不同规格的垫圈尺寸完全匹配对应公称直径螺栓的安装要求：小规格M1.6到M6的垫圈，主要用于仪器仪表、小型气动元件、电气柜内部接线端子的紧固，这类场景的连接空间紧凑，螺栓预紧力不大，垫圈的核心作用是分散螺栓头对被连接件的面压，避免软质基材比如铝合金壳体、工程塑料面板被螺栓头压出凹陷，同时填补被连接件表面的微小平面度误差，保证预紧力均匀传递；中等规格M8到M24的垫圈，是阀门装配、泵体连接、普通机械设备机架组装里用量最大的区间，比如减压阀的阀盖与阀体连接、法兰盘的螺栓配套，这类场景下垫圈除了分散压应力，还能在螺栓预紧时避免螺栓头与被连接件表面直接摩擦刮伤涂装面或加工面，同时在有小幅振动的工况下，增大接触面的摩擦力，延缓螺栓松动的周期；大规格M27到M56的垫圈，主要用于重型设备的主连接部位，比如大型阀门的法兰对接、重型机架的地脚螺栓配套，这类场景的预紧力大，被连接件多为碳钢或不锈钢板材，垫圈的厚度与外径比例经过严格核算，既不会因为外径过大挤占周边其他零件的安装空间，也不会因为厚度过薄在大预紧力下发生塑性变形，导致预紧力损失。

　　设计这类标准件三维模型的时候，最容易忽略的是不同规格之间的尺寸梯度逻辑，很多新手建模时会简单按比例缩放垫圈尺寸，导致小规格垫圈内孔与螺栓的间隙过大、大规格垫圈的外径超出螺栓头的覆盖范围，这套模型严格遵循ISO7089的尺寸规范，每个规格的内径、外径、厚度都对应标准里的参数要求，内孔尺寸比对应螺栓公称直径大出合理的装配间隙，既保证穿装螺栓时不会卡滞，也不会因为间隙过大造成螺栓安装偏心；外径尺寸控制在对应标准六角螺栓头的对边尺寸与对角尺寸之间，保证螺栓头的承压面完全落在垫圈端面上，不会出现悬空压边的情况；厚度尺寸根据不同规格的承载需求梯度设置，小规格厚度偏薄适配紧凑空间，大规格厚度足够抵抗大预紧力下的变形。

　　在实际工程选型中，这类无预设材料属性的平垫圈模型适配性极强，工程师可以根据具体工况匹配对应的材料：普通室内干燥环境的设备装配可以选用Q235碳钢镀锌处理，成本低且能满足一般防锈需求；腐蚀环境比如化工管路、户外阀门配套可以选用304或316不锈钢材质，避免长期使用出现锈蚀胀死螺栓的问题；有导电要求的电气连接场景可以选用紫铜材质，降低接触电阻；有密封要求的管路连接可以在金属垫圈基础上复合橡胶层，不过这套基础模型只保留了金属基体的结构，方便工程师根据自身需求做二次修改。

　　很多装配场景里，工程师会忽略平垫圈的安装方向，因为这套垫圈是上下完全对称的平直结构，不存在正反面的安装要求，现场装配时不需要额外辨别方向，能有效降低一线装配人员的出错概率，这也是无圆角平垫圈相比带倒角垫圈的一个实用优势。另外在做三维装配干涉检查的时候，这套垫圈的端面完全平直，与螺栓头、被连接件表面的配合都是完全贴合的面接触，不会出现因为倒角导致的虚假干涉提示，也能更准确地核算整个连接副的总厚度，方便设计阶段准确计算螺栓的有效旋合长度，避免出现螺栓过长露出螺母过多、或者过短旋合牙数不足的问题。

　　从设备全生命周期的维护角度来看，这类标准平垫圈的互换性极强，不同厂家生产的同规格ISO7089垫圈可以完全互换，设备后期维护时不需要单独定制配件，直接采购标准件就能替换，能大幅降低设备的运维成本。在做管路系统的应力分析时，平直结构的垫圈可以让螺栓预紧力更均匀地传递到法兰密封面上，避免因为垫圈局部变形导致密封面压应力不均出现泄漏，这也是减压阀、截止阀这类压力阀门产品在装配时优先选用这类平垫圈的核心原因——阀门的密封可靠性直接关系到整个管路系统的压力稳定，任何一个连接点的预紧力不均都可能导致内漏或外漏，选用符合标准的平垫圈是保证连接可靠性最基础也最关键的一步。
