可调式电路板夹持固定支架结构

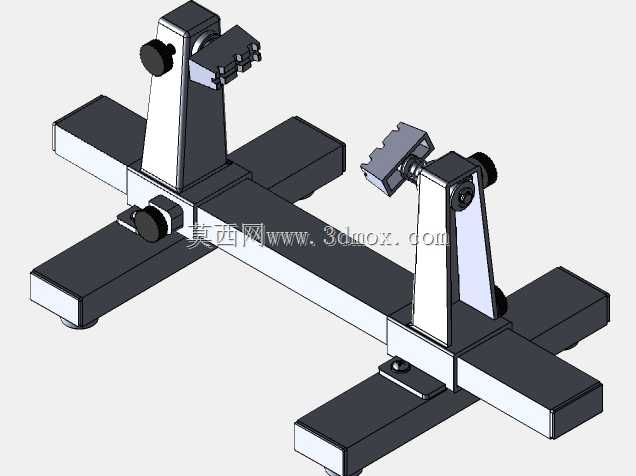

　　这套可调式电路板夹持结构，主要面向电子装联工序里的电路板焊接、返修、检测工位使用，日常产线里做通孔元件波峰焊前的板件固定、SMT返修时的板体支撑、实验室里的电路板功能调试夹持都能适配，相比传统的固定式工装，它的适配范围覆盖了不同宽度、不同厚度的常规印制电路板，不用针对每款板单独做定制治具，能压缩小批量多品种生产场景下的工装准备周期。从结构组成来看，整套支架由两根平行的横向安装导轨、两个可沿导轨滑动的立式支撑座、夹持端组件、锁紧调节结构以及底部支撑脚构成。

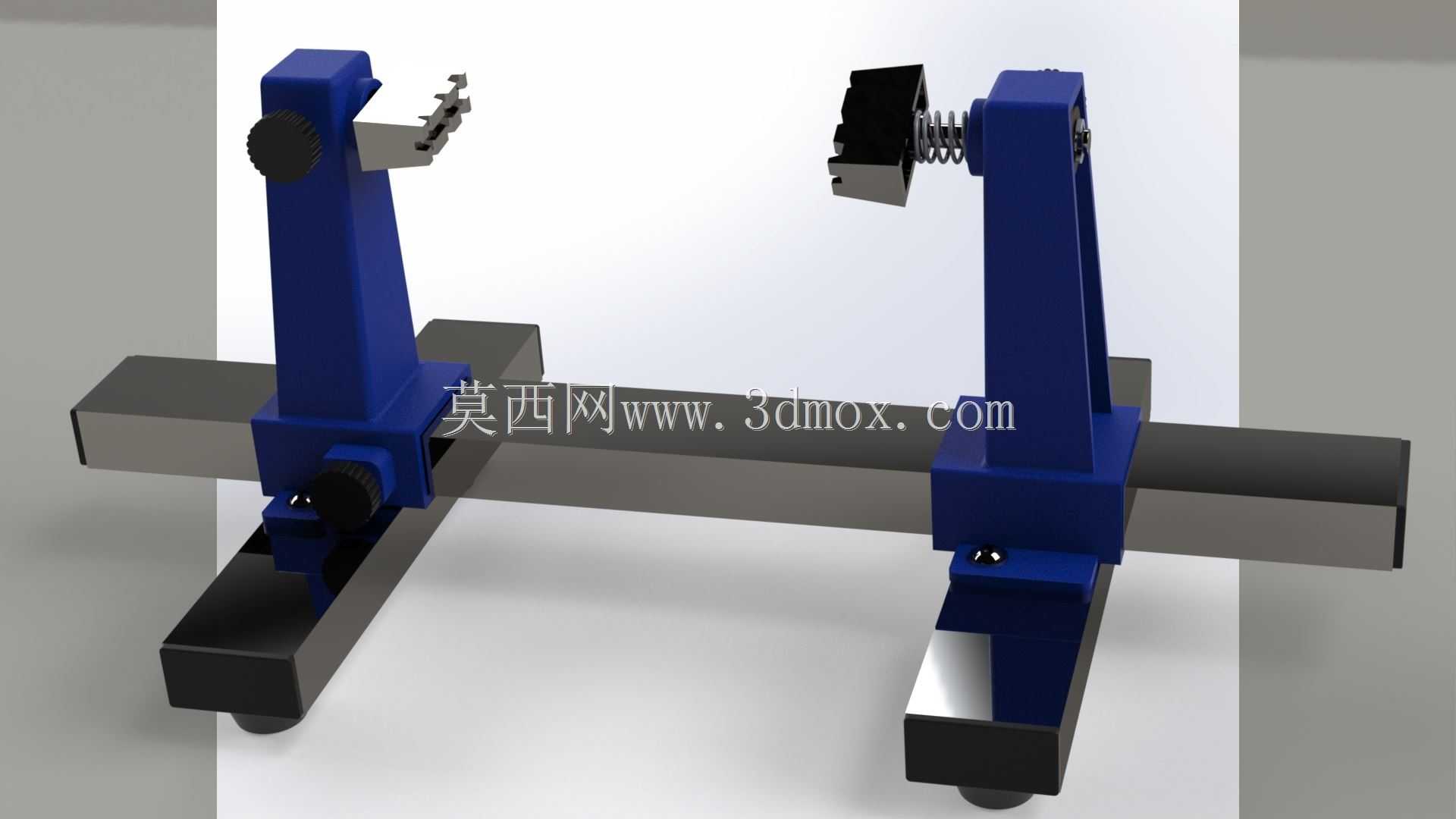

　　两个立式支撑座可以沿着横向导轨做无级滑动调整，调整到位后通过支撑座下部的黑色旋钮锁紧，以此适配不同长度规格的电路板，调整行程覆盖了常规消费电子、工业控制板的常见尺寸区间，最小可夹持掌心大小的小型控制板，最大可支撑接近半米长度的长条型电路板。每个立式支撑座的上部都设置了独立的夹持端，其中一侧夹持端带有弹簧预紧结构，装配电路板的时候只需要推开带弹簧的一侧夹头，把电路板两端对准夹头的卡槽松开就能完成预固定，不用反复拧动锁紧螺丝，单人操作就能快速完成板件装夹，弹簧的预紧力经过匹配调校，既不会因为夹持力过小导致板件在操作过程中滑落，也不会因为压力过大压伤电路板边缘的覆铜层或者板边的贴片元件。

　　另一侧的夹头做了多卡槽设计，可以适配不同厚度的电路板，从0.8mm的薄型柔性板补强后的刚性边，到3mm厚度的厚铜电源板都能卡入固定，卡槽边缘做了小倒角处理，装夹的时候不会刮花电路板的阻焊层。支撑座的高度也可以做上下调整，通过支撑座中部的黑色旋钮锁紧，调整高度的目的主要是给电路板背面的元件留出避让空间，很多电路板背面会焊接有较高的电解电容、连接器插针或者散热片，如果支撑面直接贴住电路板背面，很容易压歪背面的元件，甚至造成焊点虚焊脱落，高度可调的结构可以让电路板处于悬空夹持状态，背面的元件完全处于避让空间内，不管是正面焊接插件还是背面做返修操作都不会干涉。

　　底部的支撑脚采用橡胶材质，和工作台面接触的时候有足够的摩擦力，焊接操作过程中整个支架不会轻易滑动，同时橡胶材质不会刮伤工作台的防静电台面，也能起到一定的减震作用，在做电路板震动测试或者功能调试的时候，减少外部震动对板上敏感元件的影响。材质选择上，和电路板直接接触的夹头部分、支撑座主体、横向导轨都采用金属材质，保证长期使用的结构刚性，不会因为反复调整锁紧出现结构变形，锁紧旋钮采用防滑的塑料材质，手动拧动的时候不需要额外工具，徒手就能完成锁紧和松开操作，操作手感更顺手。设计过程中特意做了尺寸边界的校核，横向导轨的长度控制在合理范围内，不会因为调整行程过大导致整个支架占用过多的工作台空间，两个支撑座的跨距调整到最大位置时，整体结构依然有足够的稳定性，不会因为重心偏移出现侧翻；夹头的卡槽深度经过反复验证，既保证足够的卡入深度防止板件脱出，又不会因为卡槽过深遮挡电路板边缘的走线或者测试点，方便调试的时候用探针接触板边的测试点做信号检测。实际使用的时候，不管是电子维修门店的零散板件返修，还是小批量试制车间的电路板焊接，或者是学校电子实验室的学生实训操作，这套支架都能提供稳定的夹持支撑，不需要额外搭配其他辅助固定工具，装夹后的电路板处于合适的操作高度，操作人员长时间焊接或者调试的时候也能保持舒适的操作姿态，减少颈部和手腕的疲劳感。结构上没有多余的复杂零件，日常维护只需要定期清理导轨缝隙里残留的焊锡渣、助焊剂残留，就能保证滑动调整的顺畅度，长期使用也不会出现卡顿或者锁紧失效的问题。
