星型放射状多叶片机械叶轮结构设计

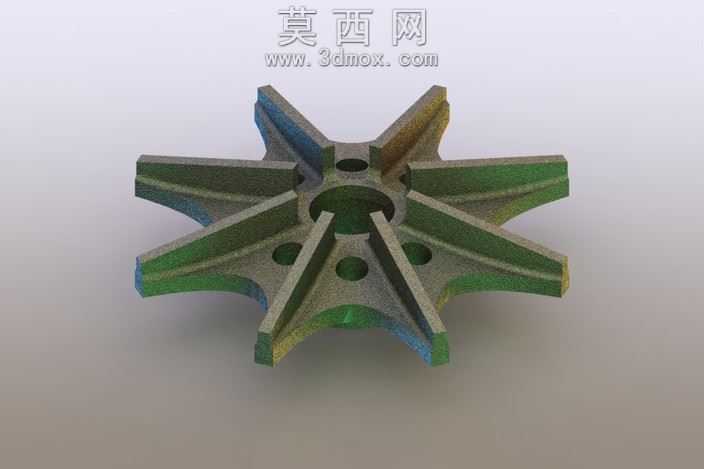

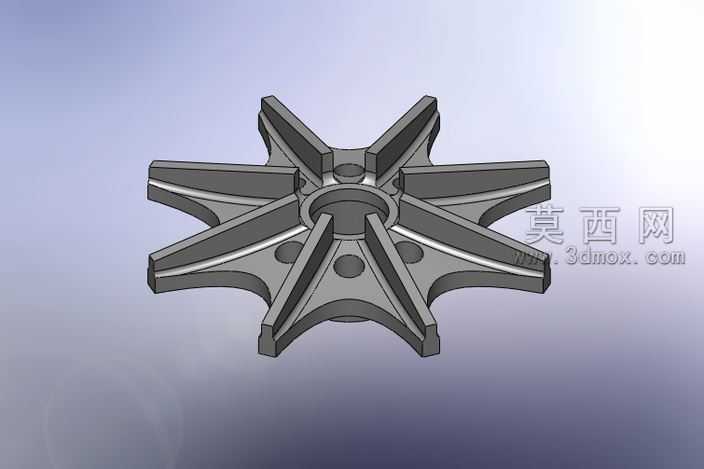

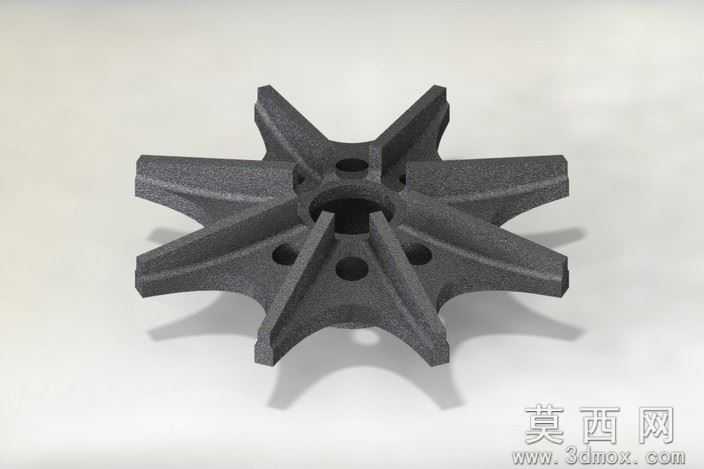

该叶轮采用三维参数化建模方式完成整体设计，建模过程中先以中心安装孔为基准定位，绘制中心轮毂的截面轮廓，通过拉伸凸台命令生成轮毂基体，再对轮毂内孔进行倒角处理，避免安装时与轴件产生锐边干涉。叶片部分采用放射状均匀排布设计，共设置八片主叶片，每片叶片的截面为流线型曲面结构，建模时先绘制单叶片的引导线与截面草图，通过扫描命令生成单叶片实体，再以中心轴为阵列轴，进行360度等角度圆周阵列，保证八片叶片的角度、尺寸完全一致，确保旋转时的动平衡性能。叶片与轮毂的衔接位置做了圆角过渡处理，既降低流体经过时的阻力，也减少应力集中问题，提升部件的结构强度。相邻叶片之间的轮毂端面上设计有圆形减重孔，在不影响整体结构刚性的前提下，有效降低叶轮自身重量，减少旋转时的能耗。整体材质选用工程金属材质预设，渲染时赋予哑光金属质感，调整环境光与反射参数，清晰呈现出叶片的曲面弧度、各部位的衔接细节以及整体的结构比例。设计过程中充分考虑叶轮的实际使用场景，叶片的倾斜角度经过优化，既保证流体输送时的推力效率，也兼顾结构的抗形变能力，中心孔的尺寸按照通用安装轴的标准设计，适配多数常规传动装配需求，整体结构对称规整，无多余冗余设计，各部位的壁厚均匀，适合后续的开模生产或者机加工制作。
