小型便携承压储运气瓶结构三维设计

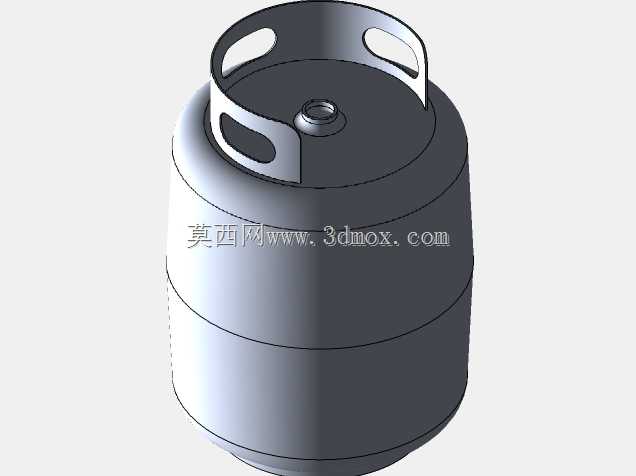

　　在小型气动系统配套、实验室气路接驳、户外便携作业供气场景中，这类小型承压储运气瓶是稳定气源供给的核心配套部件，区别于大型工业固定式储罐，该结构更侧重移动场景下的使用便利性与承压可靠性。从结构设计逻辑来看，整体采用三段式旋压成型筒体结构，上下封头通过环向焊接工艺与中段直筒段连接，焊缝位置避开应力集中区域，筒体外部设置两道环形加强筋，既能够提升筒体径向承压能力，避免充压状态下出现鼓形变形，也可以作为搬运时的防滑定位结构，配合顶部一体式冲压成型的提手结构，提手开设三个镂空握持位，分别适配单人单手提携、双人协同抬运的不同受力需求，提手边缘做全圆弧倒钝处理，避免搬运过程中割伤操作人员，同时提手与上封头采用满焊连接，焊缝强度不低于母材强度的90%，确保满充状态下提携结构不会出现脱焊失效。

　　顶部接口采用内锥面密封结构设计，适配标准减压阀连接端，密封锥面粗糙度控制在Ra1.6以内，配合金属密封垫可实现1.6MPa工作压力下的零泄漏，接口周边预留足够的扳手操作空间，安装减压阀时不需要额外避让其他结构，单人即可完成阀门拆装作业。从安装边界来看，该气瓶整体外径控制在300mm级别，总高度含提手不超过420mm，底部采用平封头设计，可直接放置在平整地面无需额外支架，也可适配标准抱箍式固定支架，安装时抱箍可卡在两道环形加强筋之间的位置，避免长期使用过程中抱箍出现上下滑移，固定后气瓶轴线垂直度偏差不超过1°，不会影响阀门接口的对接精度。

　　在实际工况应用中，这类气瓶可储存压缩空气、惰性气体等介质，内部做钝化处理避免介质与罐体材料发生反应，筒体壁厚经过等强度校核，在额定工作压力下安全系数不低于3倍，爆破压力可达4.8MPa以上，完全满足小型气动工具供气、仪器仪表校准气源、户外应急供气等场景的使用需求。建模过程中对所有焊接位置做了焊缝实体还原，环形加强筋与筒体的连接位置做了圆弧过渡处理，避免建模时出现直角应力集中的结构误区，提手的镂空位置尺寸按照成年人手掌握持宽度设计，单孔宽度不小于45mm，佩戴劳保手套时也可顺利伸入握持。考虑到移动使用场景的磕碰风险，上封头与提手连接位置做了局部加厚处理，即使意外倾倒磕碰也不会出现封头凹陷变形，影响密封性能。

　　底部平封头边缘做了小圆弧卷边处理，既可以避免放置时刮伤地面，也能够提升底部的结构刚度，长期放置不会出现底部失圆变形。气路接口的内螺纹精度按照6H级公差建模，实际加工时可直接采用标准丝锥攻丝，不需要二次修配，接口端面的密封槽尺寸适配标准O型圈，安装时可根据介质特性选择丁腈橡胶或者氟橡胶密封圈，适配不同介质的密封需求。
