90x380规格ETERNIT波纹瓦结构设计

　　在民用坡屋面、工业厂房屋面以及临时搭建构筑物的屋面铺装作业中，波纹瓦是应用范围极广的一类防水覆盖构件，这款90x380规格的ETERNIT波纹瓦，就是针对小面积铺装、局部补漏以及异形屋面拼接场景设计的专用构件。从实际工程应用的反馈来看，小尺寸波纹瓦在边角处理、天窗周边收口、管线穿出屋面的密封处理环节，比大尺寸整瓦的适配性更强，不需要现场进行大量裁切作业，能有效降低施工过程中的材料损耗，同时减少裁切产生的粉尘与边角废料，更符合现场文明施工的管控要求。

　　这款波纹瓦的瓦楞采用等距梯形截面设计，波峰与波谷的高度差经过反复校核，既保证了单片瓦的纵向抗弯刚度，又能在多片拼接时形成连续的导水通道，降雨时落在瓦面的雨水会顺着波谷形成的导流槽快速向屋面檐口方向排放，不会在瓦面形成积水区，从结构层面降低了长期积水渗透的风险。瓦体两端的瓦楞采用错位咬合设计，上下两片瓦搭接时，上片瓦的波谷可以完全嵌入下片瓦的波峰位置，搭接处不需要额外加装密封胶条就能形成可靠的防水密封结构，这种结构设计在南方多暴雨地区的屋面施工中优势尤为明显，能有效抵御短时强降雨的冲刷，避免搭接处出现渗漏水问题。

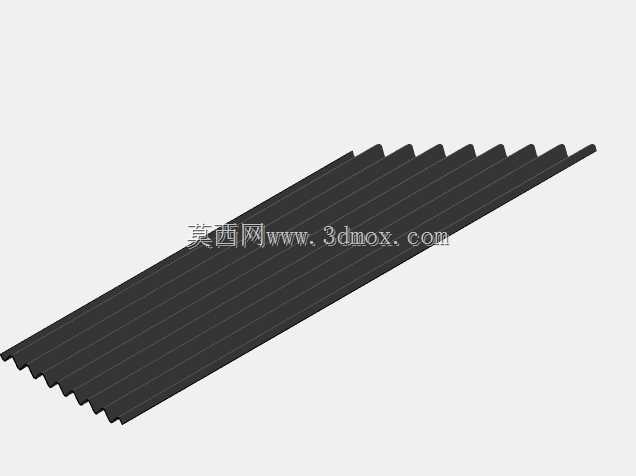

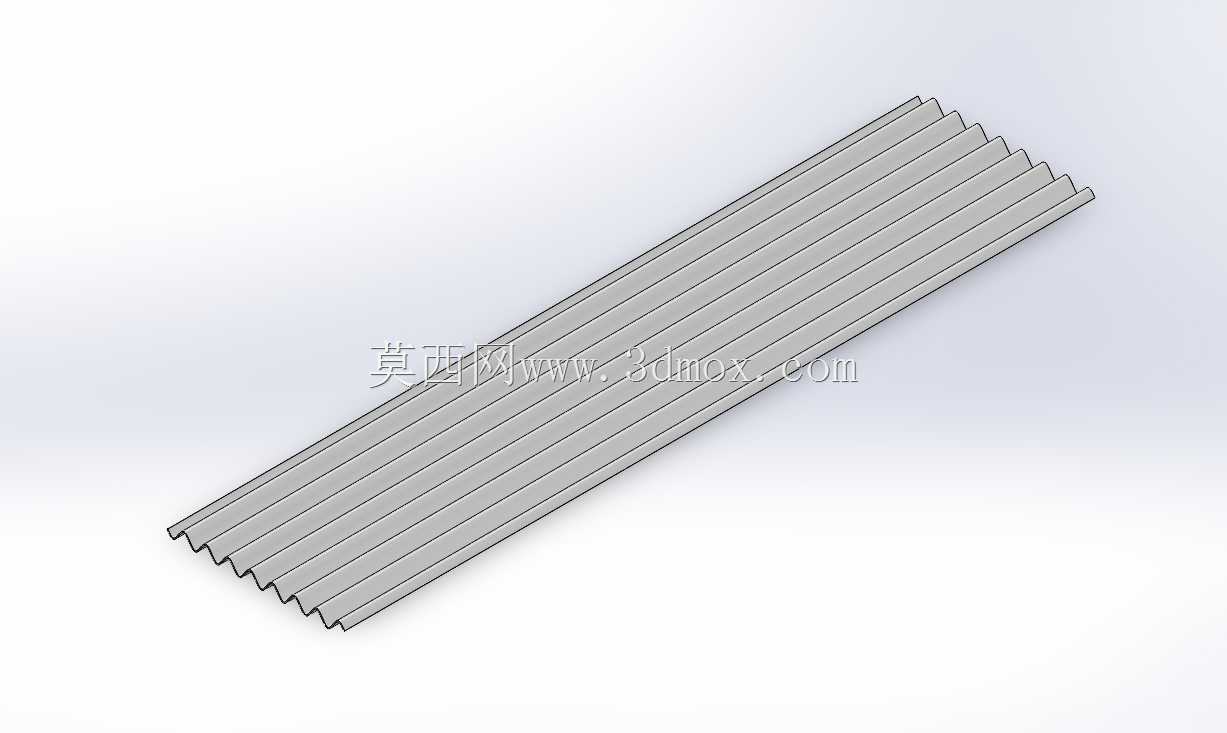

　　从建模设计的逻辑来看，这款瓦的曲面造型完全遵循实际生产的压型工艺逻辑，瓦楞的起坡角度、端部的裁切斜度都和实际量产产品的参数保持一致，没有为了视觉效果做夸张的造型处理。建模过程中优先保证瓦体壁厚的均匀性，整个瓦面的壁厚偏差控制在极小范围内，完全匹配压制成型的工艺要求，不会出现局部壁厚过薄导致的强度不足，或是局部过厚导致的材料浪费问题。瓦体表面的纹理做了写实还原，模拟了实际纤维水泥瓦的表面粗糙质感，在做屋面整体装配效果渲染时，能更真实地呈现铺装完成后的实际视觉效果，方便设计人员在方案阶段就向业主展示最终的屋面呈现效果，减少方案沟通的成本。

　　外形尺寸方面，这款瓦的有效铺装宽度为90厘米，长度为380厘米，这个尺寸是结合人工搬运的重量限制、常用屋面檩条的间距标准确定的。单片瓦的重量控制在两个施工人员可以轻松抬运的范围内，不需要借助大型吊装设备就能完成屋面转运作业，尤其适合农村自建房、老旧小区屋面改造这类不具备大型设备进场条件的施工场景。安装边界上，瓦体横向搭接宽度预留了标准的一个波距的搭接量，纵向搭接长度根据屋面坡度的不同预留了10到15厘米的调节区间，建模时已经把搭接配合面的公差做了合理设置，装配时不会出现搭接错位、缝隙不均的问题。瓦体上的固定孔位按照标准檩距做了预设，孔位位置避开了导水的波谷区域，固定件安装后不会破坏瓦面的导水路径，同时孔位周边做了局部加厚处理，避免固定件锁紧时出现瓦体开裂的问题。

　　在实际选型应用中，这款瓦不仅可以作为主瓦使用，还可以配合同系列的脊瓦、檐口瓦、泛水板等配件，完成整个屋面系统的封闭铺装。针对化工厂房、养殖厂房这类有腐蚀性气体排放的场景，这种瓦的材质本身具备较好的耐酸碱腐蚀性能，建模时还原的瓦体致密表面结构，也能直观体现其不易积灰、便于冲洗维护的特性，长期使用不需要频繁做表面防腐处理，能有效降低屋面的全生命周期维护成本。对于结构设计人员来说，这个三维模型可以直接导入到整体建筑的BIM模型中，做屋面铺装的排布模拟、工程量统计，提前预判铺装过程中可能出现的边角裁切、配件适配问题，在施工前就完成排布方案的优化，避免现场施工时出现材料浪费、工期延误的问题。
