杠杆式板材吊装起重钳结构设计

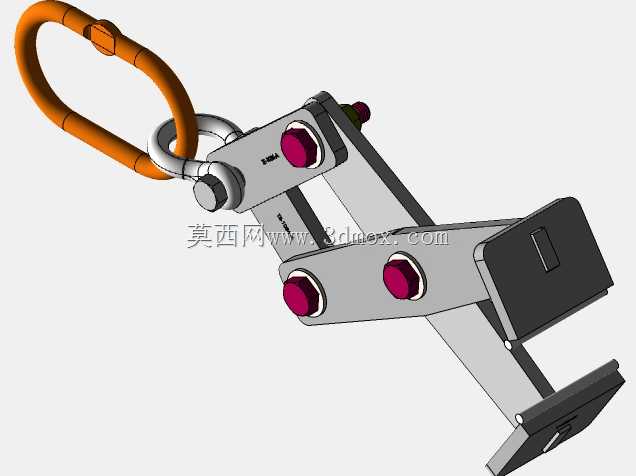

　　从结构逻辑上看，这套钳体采用对称双连杆杠杆布局，上端的吊环直接对接行车吊钩、手动葫芦的挂点，起吊拉力通过两侧的铰接销轴传递到钳臂，随着吊重拉力增大，钳口处的夹持力会同步线性提升，这也是这类吊具最核心的自锁设计逻辑——吊重越重，咬合力越强，完全不需要额外的锁紧机构做辅助，作业时只需要将钳口卡入工件边缘，起吊瞬间即可自动完成锁紧，落位后吊重卸载，钳口会随连杆复位自动松开，单人即可完成挂取、摘钩操作，能大幅减少吊装辅助作业的人工投入。在车间板材转运、钢材库货位调度、钢结构件预装现场，这类自重轻、夹持可靠的手动起重钳一直是小吨位垂直吊装作业里的高频辅具，区别于电磁吊具、真空吸盘的动力依赖，纯机械结构的起重钳无需外接能源，靠吊重过程的自锁特性完成夹持，适配无供电条件的户外临时吊装、车间内零散板材的短距离调运，尤其适合厚度在适配区间内的钢板、型钢构件的垂直起吊，不会像钢丝绳捆绑那样出现工件滑脱、表面勒伤的问题。

　　钳口的接触块做了加宽防滑处理，接触面上预留了防滑齿结构，和工件表面接触时不会出现点接触压痕，针对表面平整度较高的热轧钢板、冷轧型材，都能保证足够的摩擦系数，避免起吊过程中工件侧滑偏移；所有铰接位置都采用销轴加轴套的配合形式，转动副的间隙控制在合理范围内，既保证连杆动作顺畅无卡滞，也能减少长期重载使用下的铰接磨损，延长整体使用寿命。从安装边界来看，上端吊环的内孔尺寸适配常规吨位的卸扣、吊钩尺寸，不需要额外做转接件即可直接挂接，钳体最大开口度覆盖常规车间常用的板材厚度区间，闭合状态下的整体轮廓尺寸紧凑，在货位密集的钢材存储区作业时，不会因为钳体体积过大刮碰周边堆放的工件；钳臂主体采用板式结构拼接，在保证整体结构强度的前提下，尽可能控制了钳体自重，单人手持即可完成对位挂接，不会因为辅具过重增加作业人员的操作负担。

　　设计过程中需要重点校核几个核心位置的受力：一是铰接销轴的剪切强度，要保证在额定吊重下，销轴的安全系数满足起重辅具的规范要求；二是钳臂的抗弯截面模量，避免长期重载下钳臂出现塑性变形，导致钳口对位偏移、夹持力下降；三是钳口接触块的摩擦系数匹配，要结合吊装工件的常见表面材质，调整接触齿的角度和深度，既要保证足够的摩擦力防打滑，也要避免齿度过深在工件表面留下难以处理的压痕，影响后续的钣金、焊接工序。

　　和传统的钢板吊钳相比，这套结构没有额外的弹簧复位件、锁紧卡扣，整体零件数量更少，日常维护只需要定期给铰接销轴加注润滑脂，检查接触块的磨损量即可，不需要频繁更换易损件；在作业场景适配性上，除了常规的钢板吊装，更换不同轮廓的钳口接触块后，也可以适配型钢、预制构件的吊装作业，结构拓展性较强。需要注意的是，这类起重钳仅适配垂直起吊作业，不能用于横向斜拉拖拽，否则会破坏连杆的力传递路径，导致夹持力不足出现滑脱风险；作业前需要确认工件的重量在额定载荷范围内，钳口卡入深度要满足设计要求，保证接触块和工件表面完全贴合，才能让自锁结构正常发挥作用。整体结构的三维建模过程中，所有铰接位置都做了运动仿真验证，模拟起吊过程中连杆的动作轨迹，确认在最大开口、最小开口、额定载荷状态下，各零件之间没有运动干涉，钳口的夹持力方向始终垂直于工件表面，保证力的传递效率最优；各零件的连接孔位都做了同轴度校验，避免装配后出现连杆卡滞、动作不同步的问题，保证两侧钳臂的夹持力均匀分布，不会出现单侧受力过大导致的工件倾斜。
