方形法兰安装式步进电机结构设计

　　做自动化设备结构选型的时候，步进电机是绕不开的基础执行元件，这次建模的这款方形法兰安装步进电机，是针对小负载高精度点位传动场景做的结构还原，建模过程里特意把实际安装、调试中会碰到的边界条件都做了细节还原，不是那种只做个外形示意的简化模型。

　　先从实际应用场景说，这类电机常用在3C装配工位的滑台驱动、小型包装设备的送料机构、实验室分析仪器的试样位移调节、非标自动化点胶设备的轴传动上，这些场景的共性是不需要太大的输出扭矩，但对安装定位精度、重复启停的响应速度有要求，而且设备内部安装空间往往比较紧凑，不能选体积冗余的电机型号。

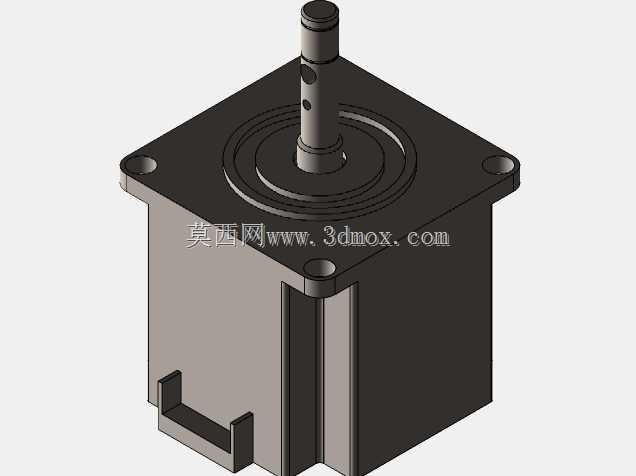

　　从结构设计思路上，建模时优先还原了安装法兰的定位基准，前端的方形法兰四个角做了沉头安装孔，孔位的同轴度、法兰端面和输出轴的垂直度都按照实际工业级步进电机的公差要求做了约束，实际装配的时候，法兰端面直接和设备安装板贴合，四个沉头孔穿内六角螺钉锁紧，不需要额外做定位衬套就能保证输出轴和传动机构的同轴度，减少装配时的调整工作量。输出轴做了扁位结构，不是光轴设计，实际使用的时候不管是装同步轮、联轴器还是小型齿轮，扁位位置可以顶紧螺钉，避免传动过程中轴和连接件打滑，尤其是频繁正反转的工况下，这个扁位结构能大幅降低传动失效的概率。

　　再看外形尺寸和安装边界，这款电机的机身是方形截面，和前端法兰尺寸保持一致，机身侧面做了加强筋结构，既可以提升壳体的结构强度，也能在电机运行时辅助散热，毕竟步进电机低速运行时的发热问题一直是选型时要考虑的点，壳体的散热筋能增加和空气的接触面积，降低持续运行时的温升。输出轴的伸出长度做了精准控制，不会因为轴伸过长导致和传动件配合时出现悬臂过长的问题，也不会因为轴伸过短没法安装标准连接件。机身尾部的出线位置做了凸台结构，实际布线的时候可以在这里装防水接头或者线缆固定头，避免设备运行时线缆晃动拉扯导致接线松脱。

　　功能特性上，这款电机的结构设计适配开环控制场景，不需要额外加装编码器就能实现精准的角位移控制，搭配对应的驱动器可以实现细分驱动，降低低速运行时的振动和噪音。建模的时候特意把壳体的合模缝、端盖的固定螺钉位置都做了还原，这些细节虽然不影响整体传动性能，但在做设备整体装配仿真的时候，能提前检查这些突出结构会不会和周边的钣金、线槽发生干涉，很多新手做设备设计的时候容易忽略这些小结构的尺寸，等到实际加工装配的时候才发现螺钉头和旁边的零件碰住，再返工修改安装板就耽误项目进度。

　　实际选型搭配的时候，这款电机的安装尺寸兼容标准的NEMA安装规范，不管是替换现有设备上的同规格旧电机，还是新建设备做选型，都能直接匹配市面上通用的电机安装座、联轴器、同步轮等标准配件，不需要单独定制连接件，能降低设备的物料成本和装配调试周期。另外建模时也考虑了不同安装姿态的适配性，不管是水平安装驱动直线滑台，还是垂直安装驱动升降机构，法兰的安装强度都能满足负载要求，不会因为安装方向不同出现电机固定不稳的问题。

　　从结构细节来看，电机前端盖和输出轴之间预留了轴承安装位的空间，实际结构里这里会装深沟球轴承来承受径向和轴向的负载，建模时虽然没有把内部的转子、定子绕组做完全还原，但外部的所有安装接口、外形边界都和实物保持一致，足够用来做设备的整体布局设计、干涉检查、装配工艺模拟，完全能满足结构设计阶段的选型验证需求，不需要等拿到实物样品再调整设备的整体结构尺寸。
