可拆卸底卸式物料周转运输桶结构

　　在车间散料转运、仓储物料周转、产线工位间物料配送的实际场景中，这类带底卸结构的可拆卸运输容器，是衔接叉车作业与工位物料存取的核心载具，区别于普通固定式料箱，其结构设计完全围绕叉车作业的效率需求、物料装卸的便捷性以及空箱存储的空间利用率展开。从实际使用场景来看，这类容器主要适配散状颗粒物料、小型加工件、生产边角料的短距离转运，可直接配合叉车完成货位堆垛、货车装卸、工位投料等全流程作业，无需额外辅助吊装设备，尤其适合机械加工车间、仓储物流中心、零散物料分拣区域的日常物料流转，能大幅减少人工搬卸的作业强度，降低物料转运过程中的撒漏风险。

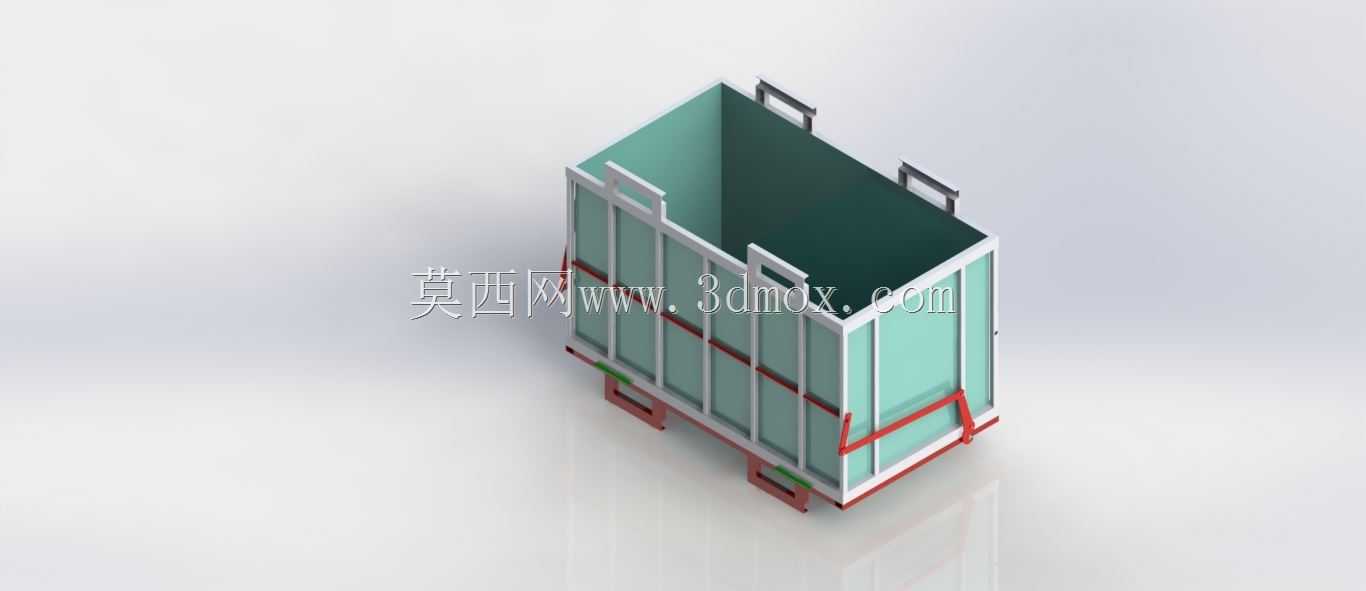

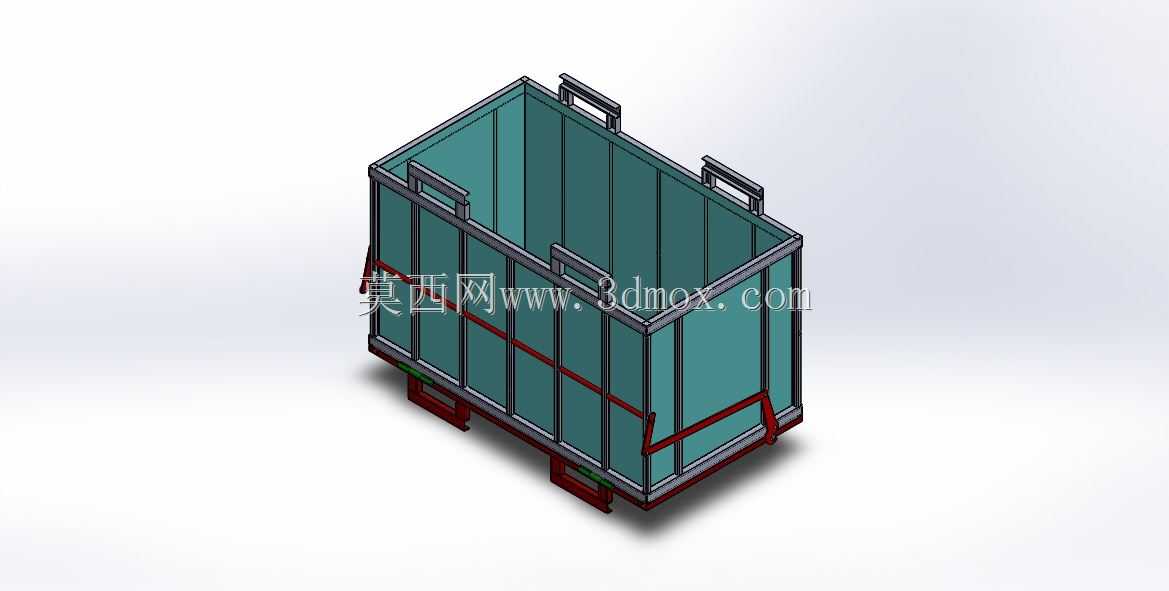

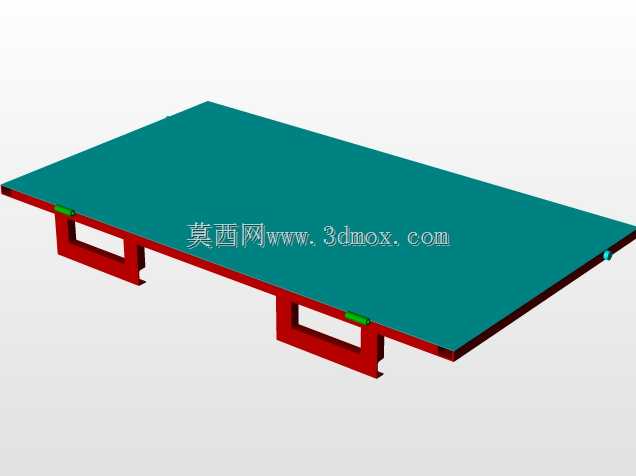

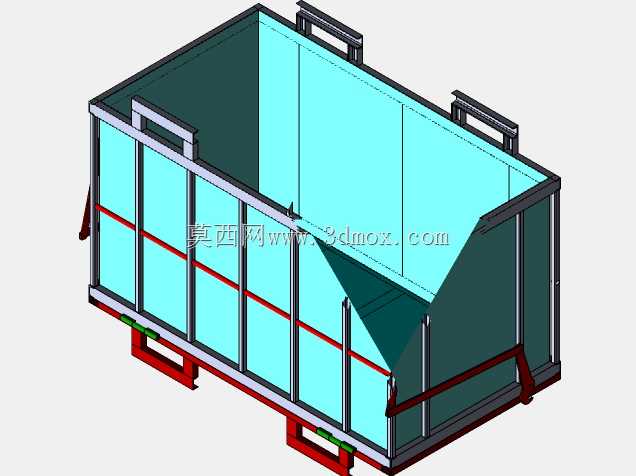

　　从功能特性来看，该运输桶采用框架加围护板的组合式结构，主体承载框架采用型钢焊接成型，侧面围护板为轻量化板式结构，既保证整体承载刚度，又能控制容器自身重量，降低叉车作业的无效负载。容器顶部设置对称的吊装把手，可兼容行车吊装与叉车叉取两种作业模式，底部预留标准叉车叉取空间，叉齿插入深度符合通用平衡重式叉车的作业尺寸要求，叉取位设置防滑挡边，避免转运过程中容器从叉齿上滑脱。底卸结构是该容器的核心设计点，容器底部设置可开合的卸料闸门，当容器被叉车举升至投料位上方时，可通过触发机构打开底部闸门，物料依靠自重完成卸料，无需翻转容器，大幅提升散料卸料的作业效率，同时避免翻转卸料过程中产生的物料飞溅、容器重心偏移等安全隐患。

　　设计思路上，整体采用模块化可拆卸设计，侧面围护板与承载框架之间采用快拆式连接结构，当容器处于空箱存储状态时，可快速拆解围护板进行叠放存储，相比固定式料箱能节省60%以上的仓储空间，降低空箱存储的场地占用成本。框架的受力点经过针对性加强，叉取位、吊装位、底部卸料机构的安装位均设置加强筋板，避免长期交变载荷下出现结构变形，围护板与框架的连接位设置密封胶条，转运粉状、小颗粒物料时可避免物料从连接缝隙撒漏。容器外部设置的红色绑带结构，可在堆垛运输过程中对上层容器进行辅助固定，提升多层堆垛时的稳定性，防止转运过程中出现容器滑落的安全问题。

　　从安装边界与尺寸适配来看，容器的外部宽度适配标准托盘的尺寸规范，可直接放置在标准川字托盘、田字托盘上进行堆垛存储，叉齿间距符合国内通用叉车的叉齿调节范围，无需对叉车进行额外改装即可直接使用。底部卸料闸门的开合行程经过优化，开合过程中不会超出容器的外部轮廓，避免在狭窄工位通道内操作时与周边设备、管线发生干涉。容器的整体高度符合人机工程学要求，当容器放置在地面时，操作人员可直接从顶部取放物料，无需过度弯腰或登高，降低人工取料的作业疲劳度。围护板采用半透明可视化材质，作业人员可直接观察容器内部的物料剩余量，无需打开容器即可判断是否需要补料，提升产线物料配送的响应效率。

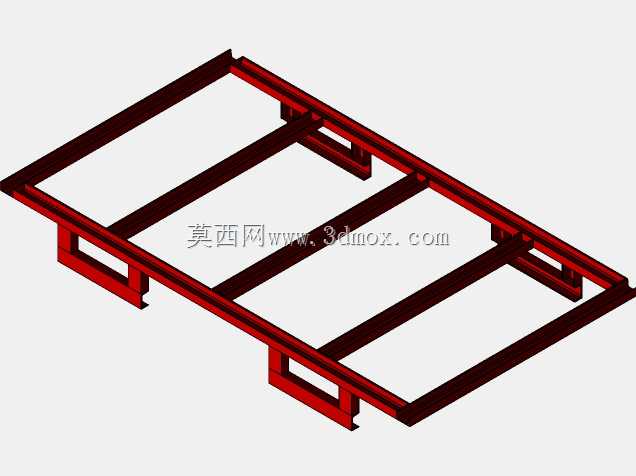

　　在实际结构校核过程中，框架的型钢截面选型经过承载验算，额定承载状态下框架的最大挠度控制在允许范围内，长期满载堆垛三层时不会出现永久变形，底部卸料机构的锁止结构采用双重锁止设计，转运过程中不会因为路面颠簸、叉车启停惯性出现意外开锁漏料的问题，锁止触发机构设置在容器侧面，操作人员站在地面即可完成卸料操作，无需攀爬或探身到容器下方，保障作业安全。可拆卸连接结构采用防松设计，长期反复拆装不会出现连接松动，维护时可单独更换损坏的围护板或闸门部件，无需整体更换容器，降低全生命周期的使用成本。
