M4规格拉铆螺母带法兰边结构设计

　　在薄板类零部件的连接装配场景中，拉铆螺母是解决薄壁基材无法攻丝、无法从背面操作安装螺母问题的核心紧固件，这款M4规格的拉铆螺母，针对0.5-3mm厚度的冷轧钢板、铝合金板、工程塑料板等常见装配基材做了结构适配，在通讯机柜、钣金机箱、汽车内饰覆盖件、仪器仪表外壳的装配环节应用广泛。不同于普通压铆螺母需要基材预留高精度安装孔、且对基材硬度有明确要求的特性，这款拉铆螺母的安装仅需在基材上开出对应直径的预制孔，将螺母插入孔位后通过拉铆枪拉动芯杆，使螺母的薄壁段在基材背面膨胀变形形成铆接凸缘，即可完成螺母与基材的永久固定，全程仅需从基材单侧操作，无需在背面预留操作空间，非常适合封闭腔体、薄壁框架类结构的螺纹连接点位布设。

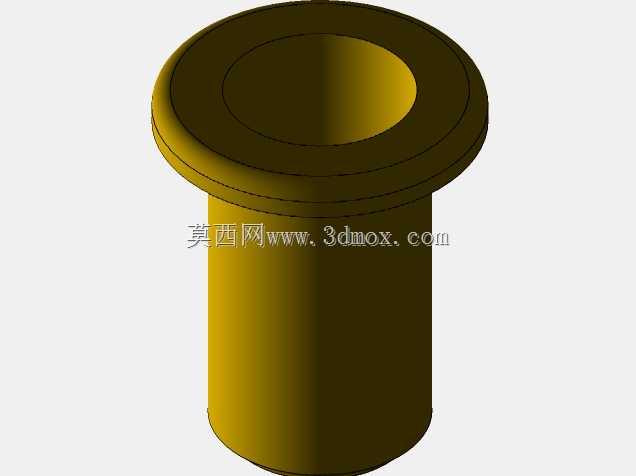

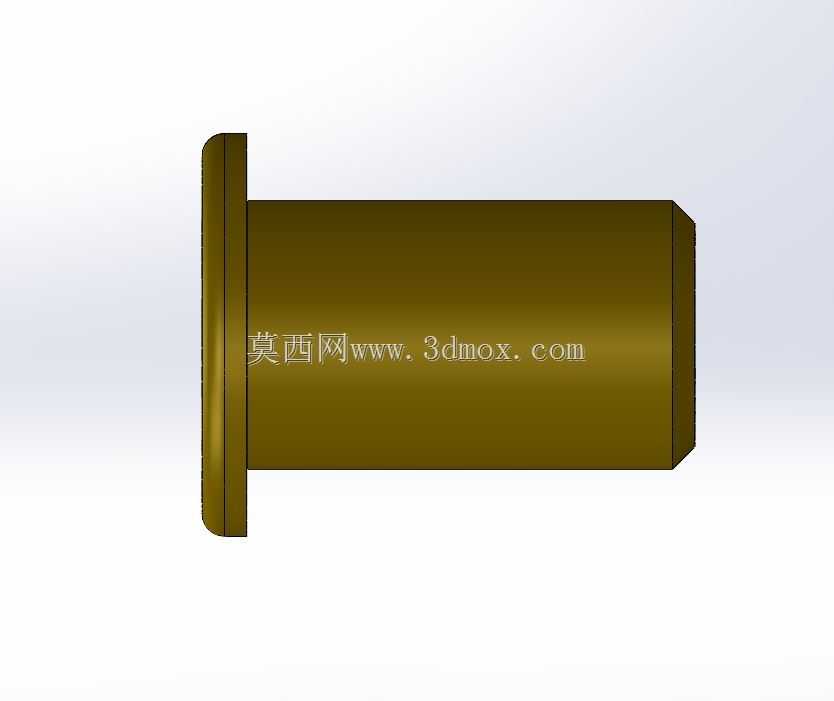

　　从结构设计维度看，这款螺母头部采用带法兰边的圆盘结构，法兰边直径大于预制孔直径，安装后法兰边完全贴合基材正面，既可以分散铆接时的压紧应力，避免薄壁基材被压溃变形，也能在安装时起到轴向定位作用，防止螺母被推入腔体内部。螺母的柱体段做了等壁厚设计，柱体外径与预制孔采用间隙配合，公差控制在H11级别，既可以保证螺母顺利插入预制孔，也能避免配合间隙过大导致铆接后螺母出现歪斜、螺纹轴线与基材平面不垂直的问题。柱体末端做了轻微的收口导向设计，方便拉铆枪的芯杆顺利旋入螺母内螺纹，减少现场装配时的对位难度。

　　内螺纹部分采用标准M4粗牙螺纹，螺纹精度达到6H级，可适配所有标准M4螺栓、螺钉，螺纹段长度覆盖整个柱体加部分法兰边厚度，保证螺纹啮合长度满足M4规格的最小啮合深度要求，避免螺纹滑牙、连接失效的问题。在安装边界方面，这款M4拉铆螺母适配的预制孔直径为6mm，孔位边缘到基材边缘的最小距离需要大于8mm，避免铆接膨胀时基材边缘出现开裂变形；相邻两个拉铆螺母的中心距建议不小于15mm，防止铆接时的膨胀应力相互叠加导致基材变形。法兰边的厚度为1mm，安装后法兰边突出基材正面的高度即为法兰厚度，对于有表面平整度要求的装配场景，可以在基材上预先加工沉孔，将法兰边嵌入沉孔内实现齐平安装。柱体长度根据适配的基材厚度做了分段设计，对应不同板厚的场景选用对应长度的规格，保证柱体伸出基材背面的长度在1.5-2mm之间，这个长度区间可以保证铆接后形成的膨胀凸缘有足够的抱紧力，同时不会因为伸出过长导致铆接后柱体变形过度、内螺纹被拉扯变形。从实际使用的受力特性来看，这款拉铆螺母在1.5mm厚冷轧钢板上安装后，轴向拉脱力可以达到4500N以上，能够满足大部分静态连接场景的受力要求，对于有振动载荷的装配场景，还可以在铆接前在柱体表面涂覆少量螺纹锁固胶，进一步提升铆接的防松性能。

　　建模过程中，针对铆接变形的模拟需要重点关注柱体段的材料屈服特性，通常这类拉铆螺母采用低碳钢冷镦成型，表面做彩锌钝化处理，建模时需要预留冷镦成型的拔模斜度，法兰边与柱体的衔接处做R0.3的圆角过渡，避免冷镦成型时出现应力集中导致的开裂问题。内螺纹的起始端做了倒角导向，方便螺栓拧入，螺纹收尾处按照标准螺纹退刀槽设计，避免螺纹加工时出现烂牙问题。在三维装配设计中选用这款紧固件时，需要在模型中预留出拉铆枪的操作空间，通常拉铆枪枪头的直径为18mm，需要在螺母安装位的正面预留至少20mm的操作空间，保证拉铆枪可以垂直贴合法兰边完成铆接作业，避免因为操作空间不足导致铆接歪斜、铆接强度不足的问题。
