轴类零件校直工装结构设计

　　在机械加工与设备维保场景中，细长轴类零件的弯曲变形是长期困扰生产的典型问题——不管是传动用的光轴、设备升级替换的滚珠丝杠，还是液压系统里的细长活塞杆，加工过程的切削应力释放、热处理后的形变、运输吊装过程的磕碰、长期负载运行后的疲劳弯曲，都会导致轴件直线度超差，直接造成传动卡滞、进给精度丢失、密封件偏磨漏油等连锁故障，这类轴件如果直接报废会产生不小的成本损耗，而对应的校直工装就是解决这类问题的核心工艺装备。

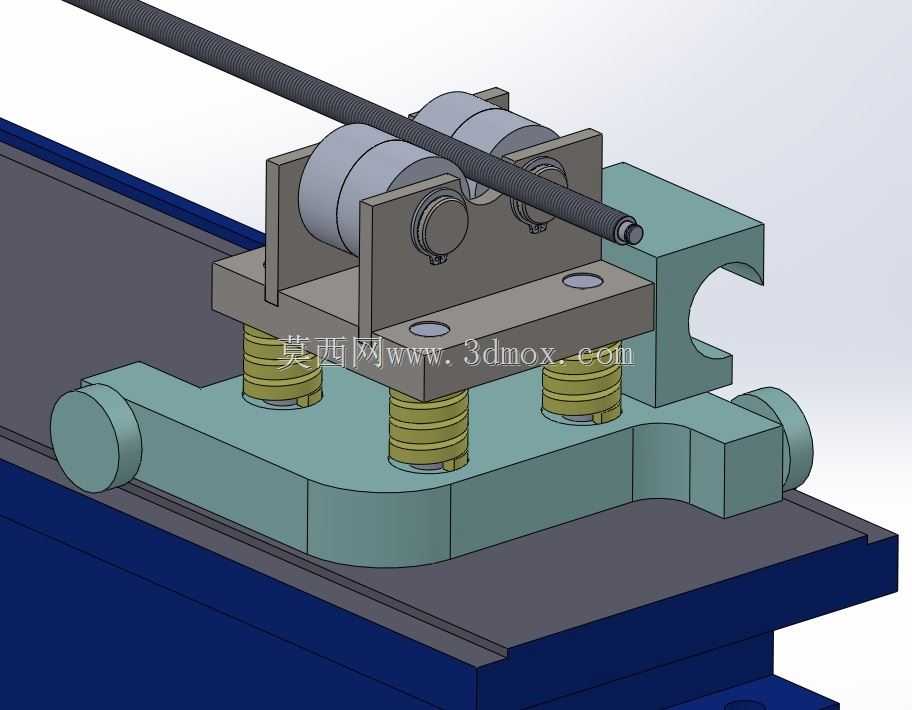

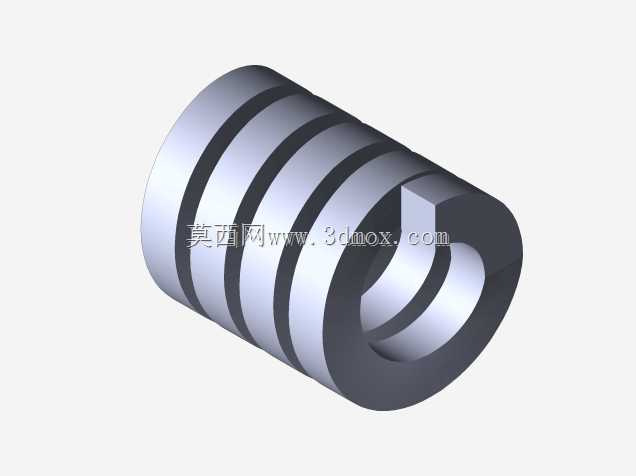

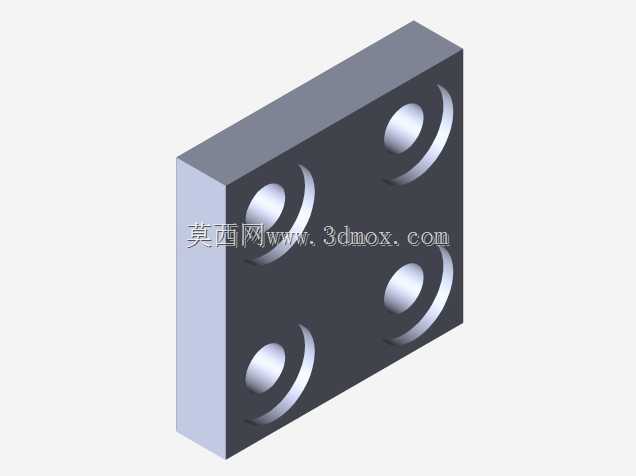

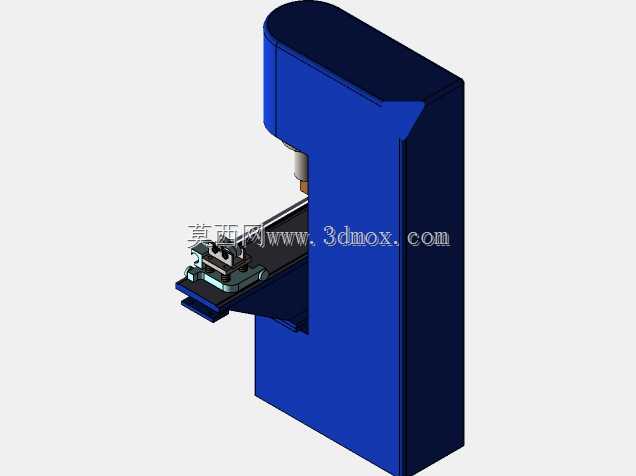

　　这套校直工装的整体结构采用分层承载设计，底部是一体化铸造的承力基座，基座底部设置了与机床工作台T型槽匹配的安装凸台，可直接通过T型螺栓固定在钳工台、压力机工作台面上，安装边界的长宽尺寸控制在常规小型压力机的工作台面范围内，不需要额外改造工作台面即可完成装夹，基座的承力面做了加厚处理，可承受校直过程中最大数吨的压装载荷，不会出现基座形变影响校直精度的问题。基座上方通过三组等距布置的矩形螺旋压缩弹簧支撑上部的压装承载台，弹簧的预压量经过匹配计算，空载状态下承载台与基座之间保留足够的下压行程，当压头施加校直压力时，弹簧可提供稳定的弹性支撑，避免刚性冲击造成轴件表面压伤，同时在校直完成后可自动将承载台顶回初始位置，方便操作人员转动轴件检测不同方位的弯曲点。

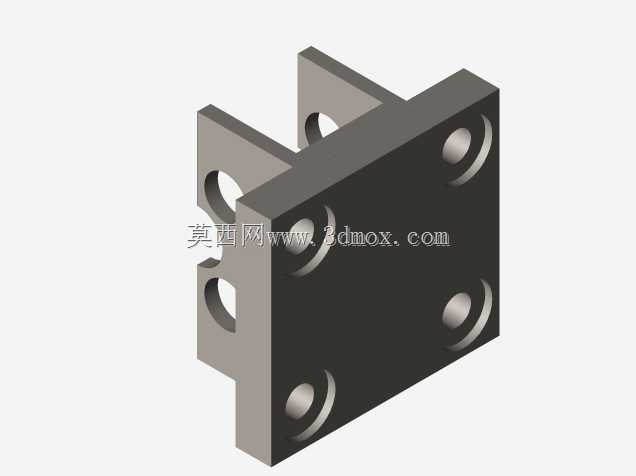

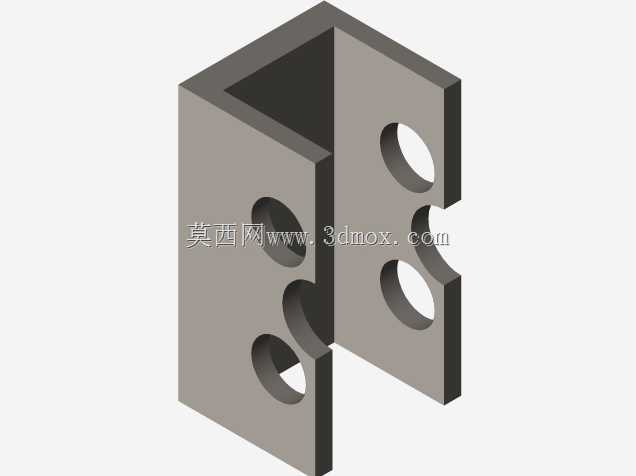

　　承载台上方安装的双滚轮压头组件是整套工装的核心功能单元，两个平行布置的圆柱滚轮通过深沟球轴承安装在两侧的立式支撑板上，滚轮的外圆做了R弧倒角处理，与轴件接触时为线接触而非点接触，可有效分散压装应力，避免轴件表面出现压痕。两个滚轮的中心距可通过支撑板上的长圆孔进行调节，适配不同直径的轴类零件校直需求，从直径几毫米的细长光轴到直径几十毫米的滚珠丝杠都可以通过调整滚轮间距获得稳定的支撑。立式支撑板与承载台之间通过内六角螺栓紧固，拆装更换不同尺寸的滚轮十分便捷，针对表面硬度较高的淬火轴件，还可以更换硬质合金材质的滚轮，避免滚轮长期使用出现凹陷磨损。

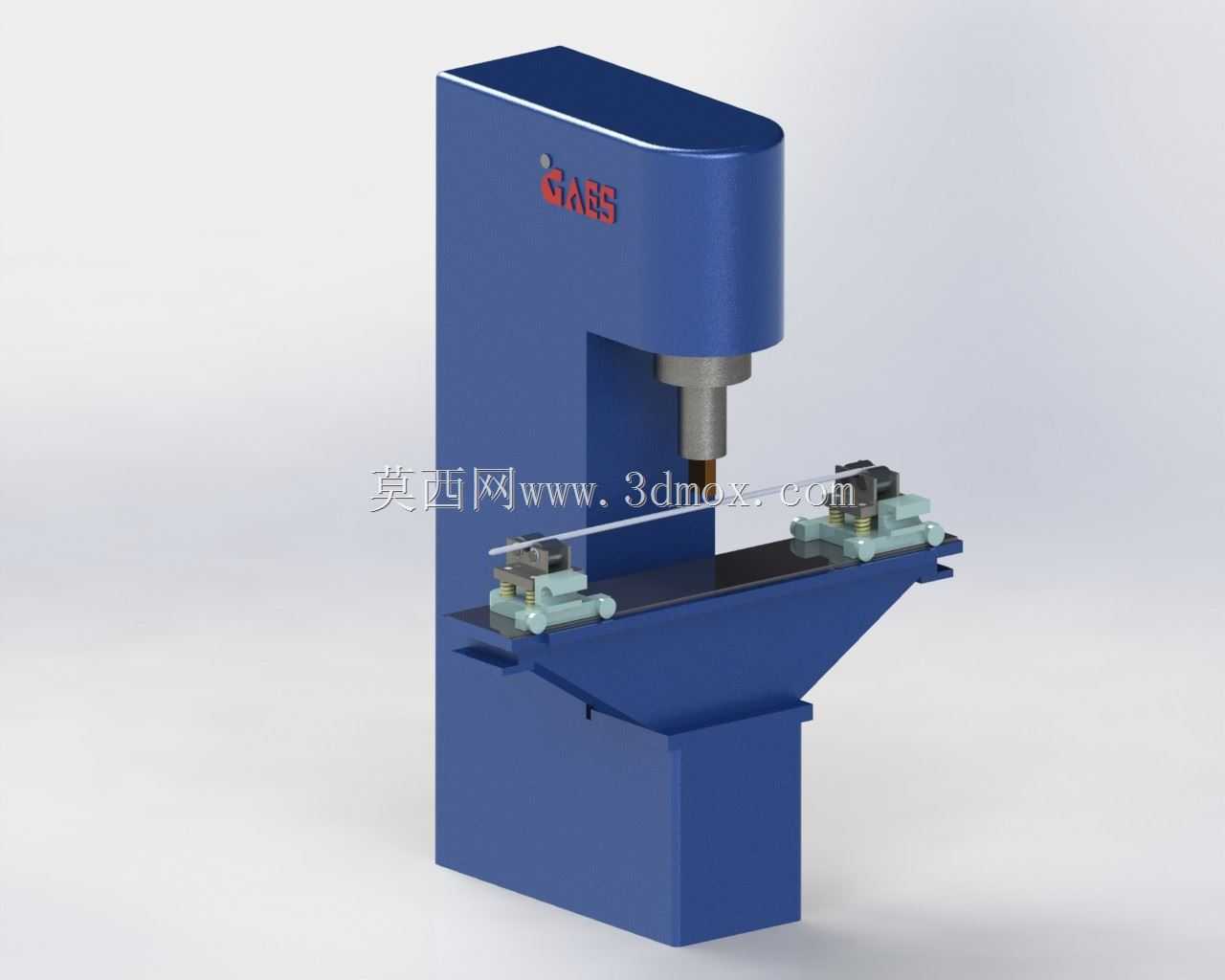

　　实际使用时，操作人员先将待校直的轴件放置在两个滚轮之间，转动轴件用百分表检测轴件的径向跳动，标记出弯曲变形的最高点，随后操作压力机压头对准弯曲点缓慢施加压力，利用下方的弹簧支撑与滚轮的转动自由度，让轴件在受压过程中可产生微小的自适应转动，避免局部应力集中造成轴件断裂。每施加一次压力后抬起压头，再次转动轴件检测跳动值，反复调整压力大小与压点位置，直到轴件全长的直线度满足使用要求。针对滚珠丝杠这类带螺旋滚道的零件，滚轮的R弧尺寸可匹配丝杠的滚道外径，不会损伤丝杠的滚道工作面，校直后不会影响丝杠与螺母的配合精度。

　　整套结构的设计没有采用复杂的传动与调整机构，所有零部件都是机械加工领域的通用标准件与常规加工件，加工制造成本低，维护十分方便，不管是小型机加工车间的生产工序配套，还是设备维保部门的现场维修作业，都可以快速部署使用。结构上的受力路径经过优化，所有承力部位都做了圆角过渡处理，避免应力集中造成的结构断裂，弹簧的选型匹配了常见轴件校直所需的支撑力，不会出现支撑刚度过大导致校直量难以控制，或是刚度过小导致压装行程不足的问题。工装的整体高度经过控制，操作人员站在工作台前即可完成轴件的装夹、检测、校直全流程操作，不需要额外垫高或是俯身作业，符合钳工操作的人机工程要求。
