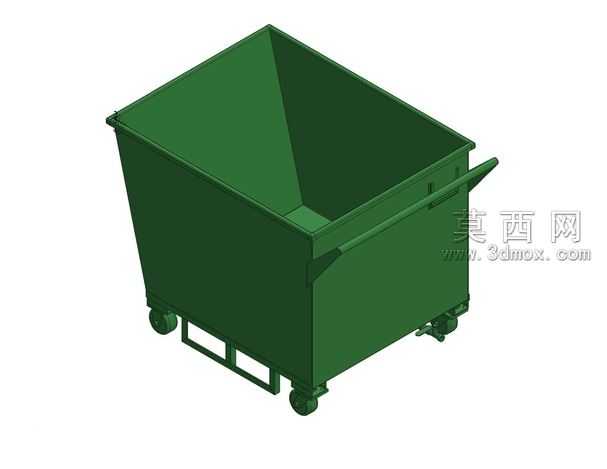

CNC车间用移动式毛刺收集推车

本款毛刺收集车采用三维参数化建模完成整体设计，建模过程中先以基准面定位料斗主体的倾斜轮廓，通过拉伸、拔模、抽壳等基础特征构建出上宽下窄的梯形敞口料斗结构，该结构可有效避免金属毛刺、切屑在边角堆积，方便倾倒清理。料斗侧壁做了加厚处理，通过三维软件的受力仿真模块验证了侧壁在满载金属切屑时的抗形变能力，确保长期使用不会出现鼓胀变形。车体侧面设计有一体化的推杆结构，推杆与料斗侧壁采用加强筋过渡连接，建模时对连接处做了圆角应力释放处理，避免推拽时出现应力断裂。底部采用标准工业脚轮布局，三个定向轮加一个万向带刹轮的组合，既保证了直线推行的稳定性，也能在车间狭窄工位间灵活转向，脚轮与车体底架的连接座采用嵌入式建模，匹配真实安装孔位，可直接导出工程图用于生产下料。材质方面，渲染时赋予车体哑光工业绿的金属漆材质，还原车间实际使用的工业涂装效果，推杆部分做了防滑纹理的细节建模，底架的方钢结构采用焊接特征模拟，还原真实焊道的外观质感。设计思路围绕机加工车间的实际使用需求展开，敞口设计方便操作工人随时将打磨产生的毛刺、加工产生的细碎切屑扫入车内，倾斜的内壁让废料在倾倒时可以完全滑出，不会有残留卡料的问题，整体尺寸适配车间常规通道宽度，满载时的重心经过三维软件的重心校核，推行时不会出现侧翻风险，底架的镂空设计既减轻了整车自重，也方便日常清理底部积存的杂物，整车结构无复杂异形件，加工工艺简单，适合车间批量制作使用。
