壁挂式户外烧烤架结构设计

　　这款壁挂式烤架的设计初衷，是解决户外露台、小型庭院、临街外摆餐饮区域空间不足的痛点，区别于传统落地式烧烤架需要占用地面摆放空间、移动收纳繁琐的问题，整体采用挂墙固定的安装形式，闲置状态下可贴合墙面放置，抽拉结构展开后即可获得完整的烧烤操作区域，大幅提升狭小户外空间的利用率。

　　从实际使用场景来看，这类烤架既适配家庭用户的阳台、露台休闲烧烤需求，也可用于小型烧烤门店的外摆区域、露营地的固定营位配套，安装完成后无需反复搬运挪动，避免了传统烤架收纳时积灰、占用储物空间的问题。整体结构以钣金折弯件、冲压件为主，没有复杂的传动或电子部件，生产加工可直接依托等离子数控切割完成板材落料，配合折弯、焊接工序即可完成主体成型，加工门槛低，批量生产的成本可控，后期维护也仅需定期清理烤网积碳、检查壁挂固定件的紧固状态即可，耐用性表现优异。

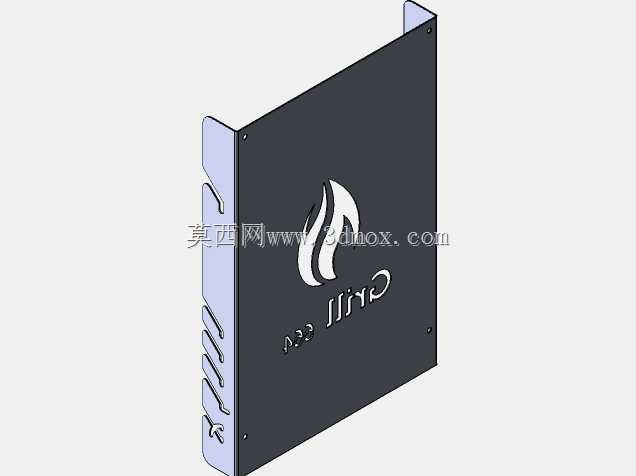

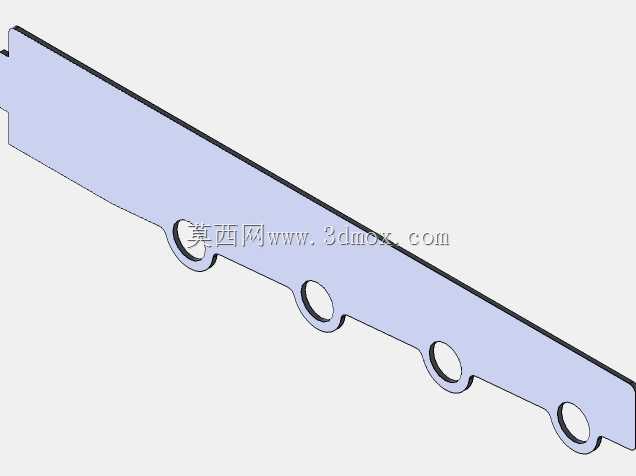

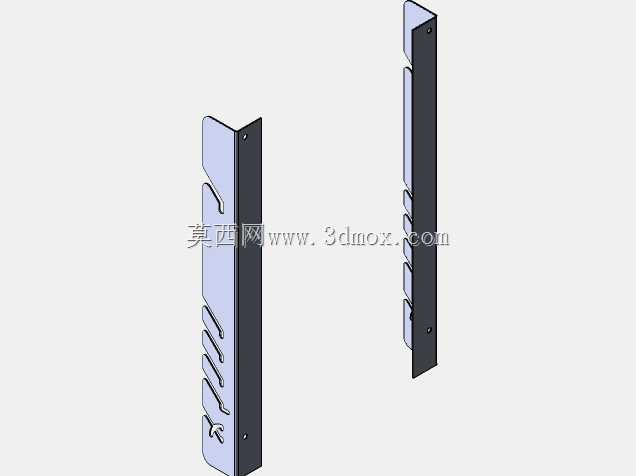

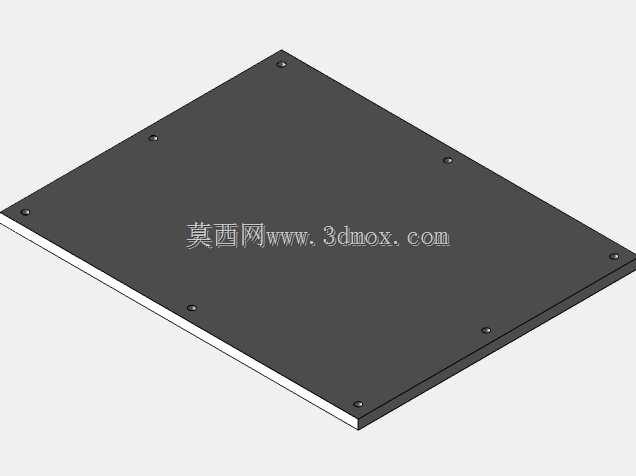

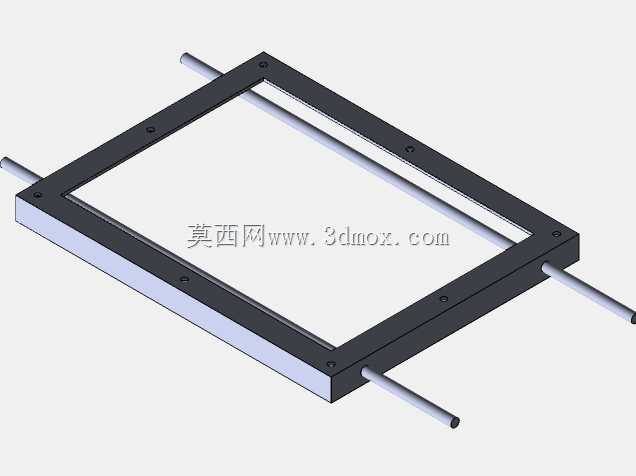

　　结构设计上，主体采用竖向壁挂支撑板作为核心承载部件，支撑板上预留的壁挂安装孔可适配膨胀螺栓直接固定在砖混、混凝土实体墙面上，安装时需保证支撑板的垂直公差控制在2mm以内，避免长期承重后出现结构倾斜。支撑板侧面设计有卡位滑槽，烤架主体的滑动支撑臂可沿滑槽实现抽拉与折叠锁定，展开时滑动臂卡入滑槽下部的定位卡槽，可获得稳定的水平支撑，承重能力可满足单次10-15kg食材的烧烤负载需求；闲置时向上抬起滑动臂即可沿滑槽推回，让整体结构贴合墙面，向外突出的厚度仅150mm左右，不会对通行空间造成阻碍。

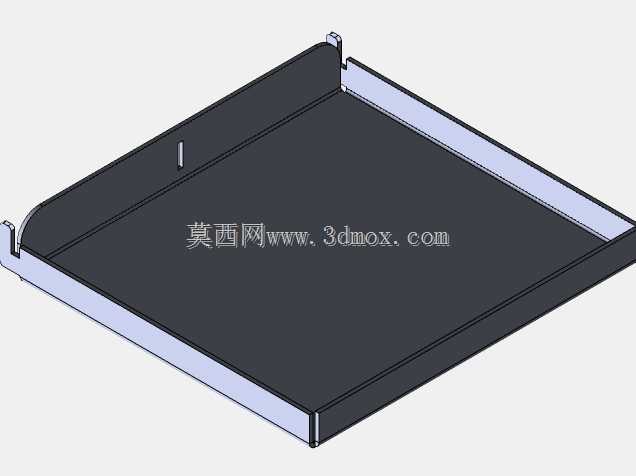

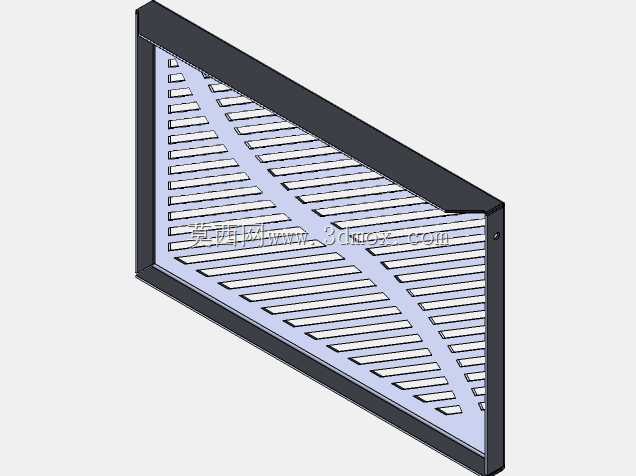

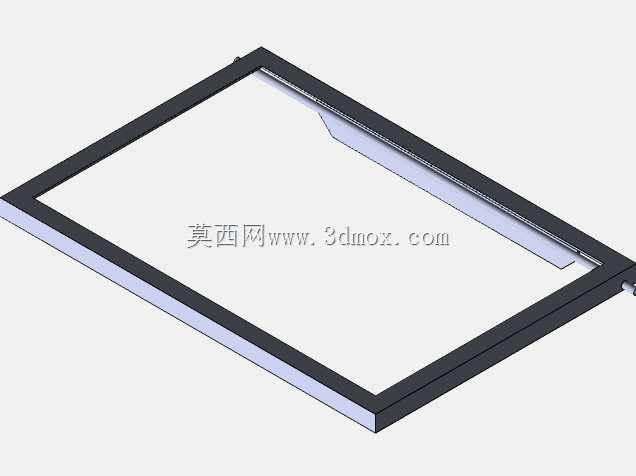

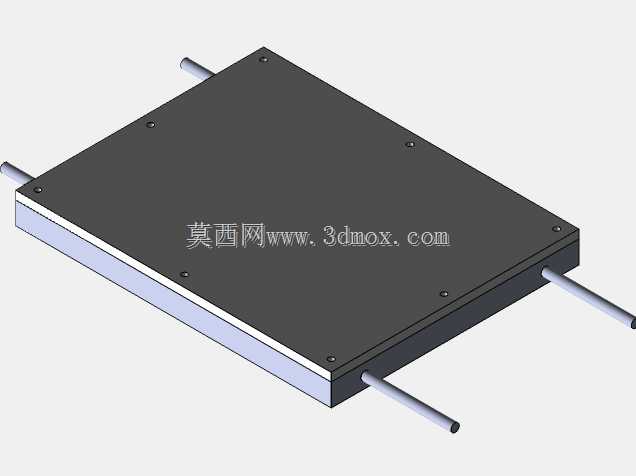

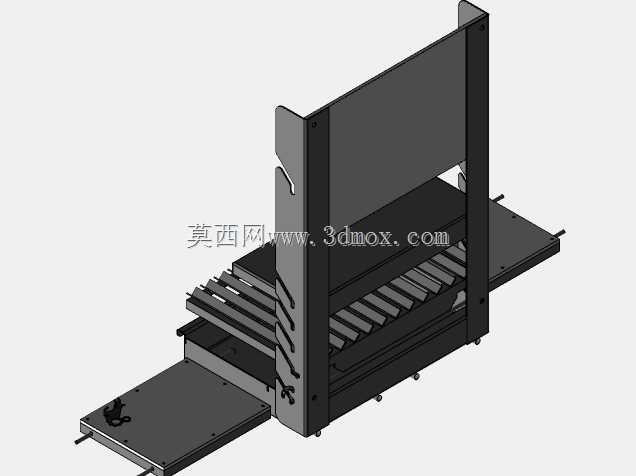

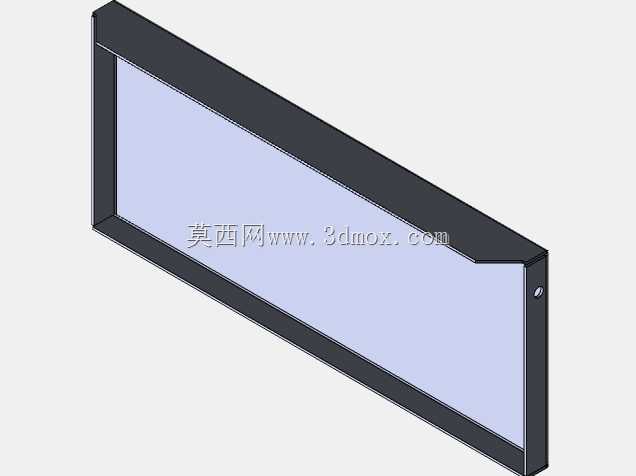

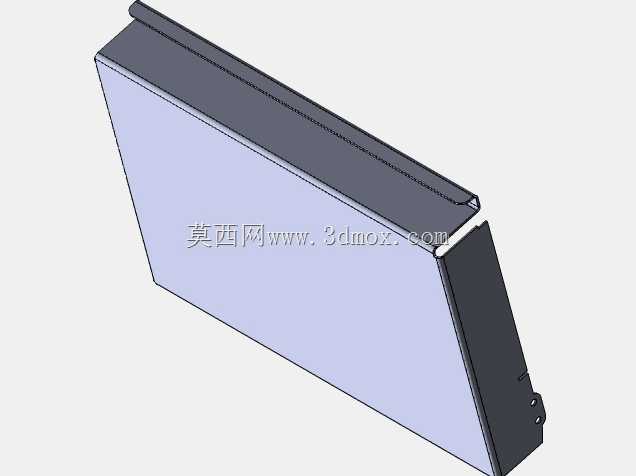

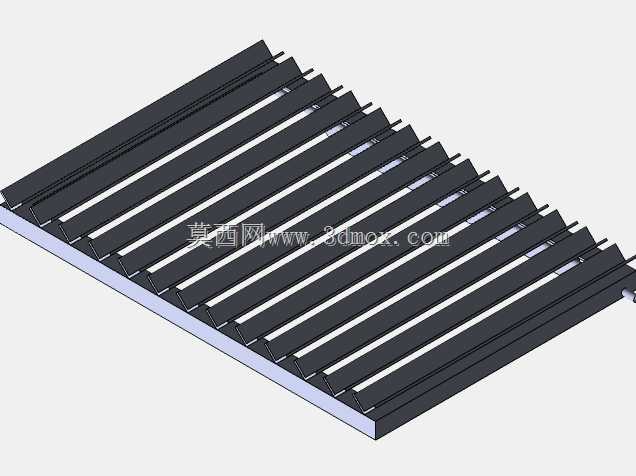

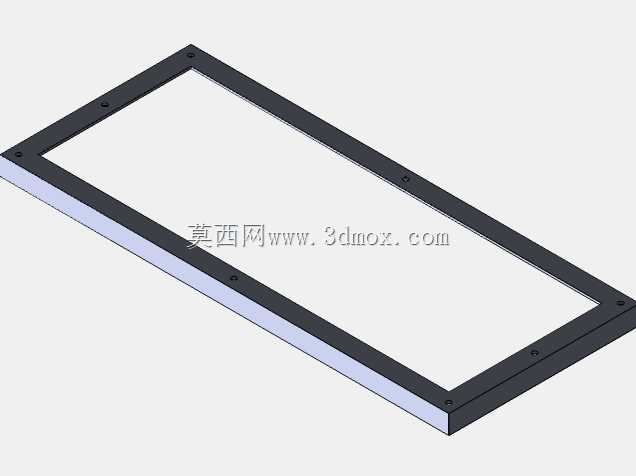

　　烤架的功能区域做了明确划分，最上层为挡烟背板，采用高度350mm的竖向钣金结构，可阻挡烧烤时的油烟直接向墙面飘散，减少墙面被油烟熏染的概率，同时也能阻挡烤制过程中食材溅出的油滴落到墙面。中间层为烤网放置区，采用格栅式承托结构，格栅条的间隙控制在12mm，既可以保证木炭燃烧的热量向上传递，也能避免小块食材掉落至炭槽，烤网可直接取下清理，适配标准尺寸的商用烧烤网替换。下部为抽拉式炭槽，炭槽采用抽屉式结构设计，可从烤架正面完全抽出，方便添加木炭、清理燃烧后的炭灰，炭槽侧壁预留有通风孔，可保证木炭燃烧时的氧气供给，无需额外加装鼓风部件即可获得稳定的燃烧效果。最下方设置有可翻折的置物托板，展开后可临时放置调料、待烤食材、烧烤工具，翻折后可完全收合到烤架主体下方，不会额外占用空间。

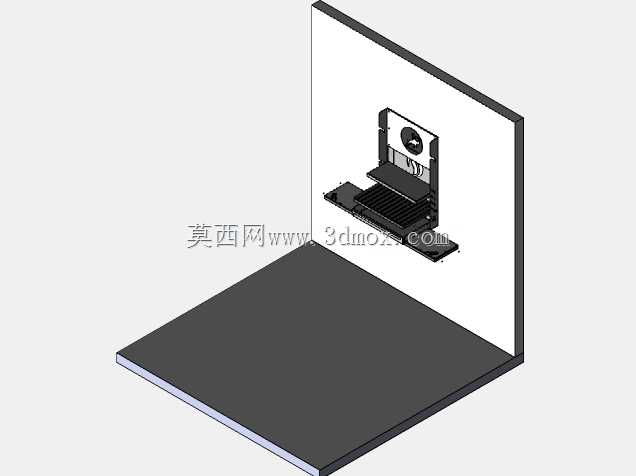

　　安装边界方面，这款烤架要求安装墙面为实体承重墙，禁止安装在空心砖墙、轻质隔墙上，安装高度建议控制在烤网工作面距离地面850-900mm，适配大多数成年人站立操作的舒适高度，安装位置需避开上方的易燃装饰物、电线管线，与周边木质结构、遮阳篷等易燃物的安全距离不小于500mm，避免高温引发安全隐患。整体展开后横向宽度为600mm，纵向操作深度为450mm，可同时容纳10-15串烤串或整块食材烤制，完全满足3-5人的小型烧烤聚会需求。

　　从建模逻辑来看，所有钣金件的折弯半径均按照普通冷板折弯的工艺要求设置为1倍板厚，焊接位置预留有合理的焊接收缩余量，所有外露边均设计有折弯翻边，避免钣金锐边造成使用时的划伤风险，各个滑动配合的部件之间预留有0.5mm的装配间隙，保证长期使用受油烟、积碳影响时也不会出现卡滞问题。整体结构没有易损的非标定制部件，所有固定螺丝均采用标准不锈钢件，户外使用时的防锈能力优异，可适应露天环境下的风吹日晒场景，无需频繁更换部件。
