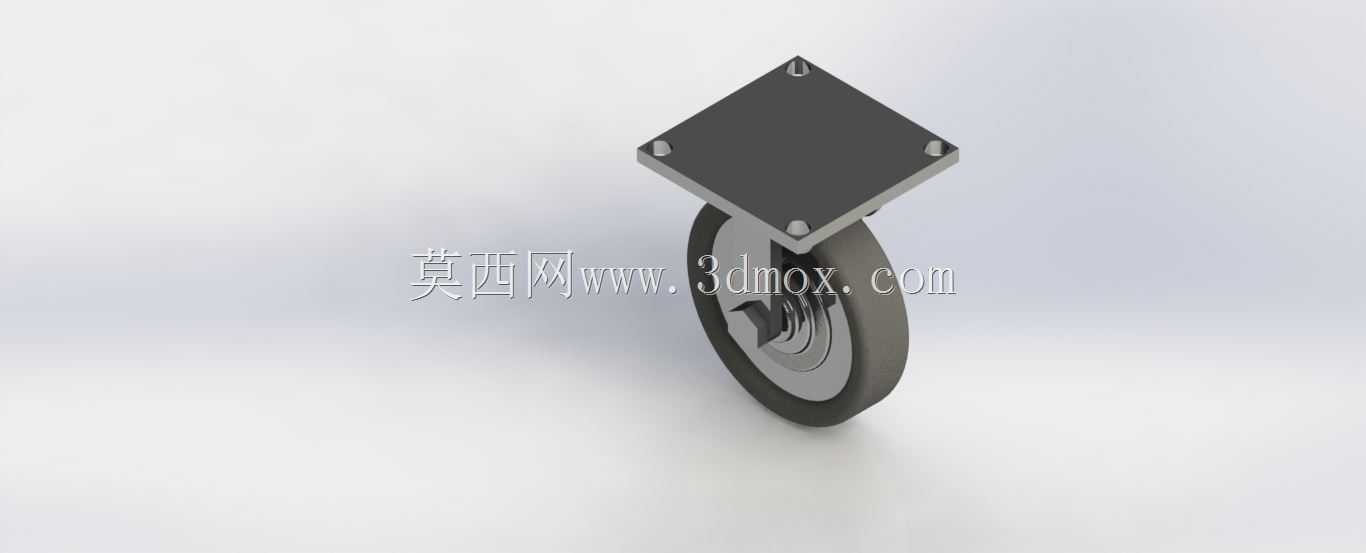

带7x7方形安装底座的工业万向脚轮结构

　　在各类工业移动设备、工装夹具、仓储转运载具的结构设计中，行走支撑部件的选型与结构设计直接决定了设备移动的顺畅度、负载稳定性以及安装维护的便捷性，这款带方形安装底座的脚轮结构，正是面向中小负载移动场景设计的典型行走支撑构件。从实际应用场景来看，这类脚轮广泛适配车间小型工具推车、轻型自动化设备移动机架、实验室仪器转运台、仓储轻型货架等需要短距离移位、同时要求停放时具备足够支撑稳定性的设备，相比传统插杆式、螺丝直锁式的脚轮结构，方形安装底座的接触面积更大，在设备底板偏薄、安装面材质强度有限的场景下，能有效分散脚轮传递的集中应力，避免安装位置出现板材变形、连接螺丝松脱的问题。

　　从功能特性来看，这款脚轮采用单轮配转向支架的结构设计，轮体部分采用软硬复合的材质结构，外层接触地面的部分具备合适的摩擦系数与形变能力，在环氧地坪、水泥地面、瓷砖地面等常见工业车间地面移动时，既能提供足够的抓地力避免推行时打滑，也能通过自身微量形变吸收地面微小凸起带来的振动，减少设备上部搭载的精密仪器、易碎工件受振动影响；轮体内部的转动副配合支架的回转结构，可实现360度水平方向转向，推行过程中无需额外调整设备角度即可灵活变向，在狭窄的车间通道、设备间隙内移位时操作阻力更小。支架与安装底座之间采用铆接回转结构，转动间隙经过合理设计，既不会因间隙过大导致推行时轮体晃动，也不会因间隙过小造成转向卡滞，长期使用后磨损量可控，维护时仅需定期清理回转缝隙内的碎屑、加注少量润滑脂即可保持顺畅转动。

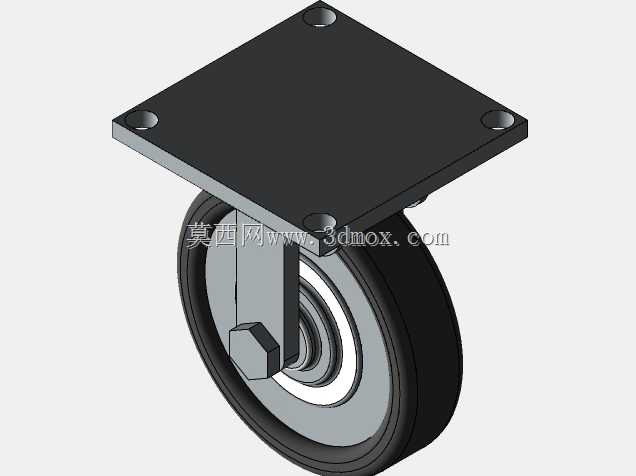

　　在设计思路上，这款脚轮的安装底座采用7x7规格的方形平板结构，四个角位预留了沉头安装孔，安装时可直接将底座贴合在设备底部的安装平面上，使用螺栓从下往上或者从上往下穿入锁附即可完成固定，不需要额外设计复杂的安装卡位，对于结构设计人员来说，仅需要在设备底板对应位置加工四个匹配孔径的通孔，就能完成脚轮的预装，大幅降低了安装结构的设计复杂度。底座与轮架的连接位置做了局部加强结构，避免负载较大时底座与支架连接处出现应力断裂；轮体的宽度与直径经过匹配设计，在保证整体安装高度可控的前提下，尽可能增大轮体与地面的接触面积，降低单位面积的接地压力，推行时遇到地面细小缝隙、线缆等障碍物时，能更顺畅地通过，不会出现轮体卡滞、设备倾翻的风险。

　　从安装边界尺寸来看，这款脚轮的方形安装底座边长为7单位规格，四个安装孔的孔位分布在底座四角，孔中心距与底座边长匹配，设计安装位时不需要额外扩大安装避让空间，设备底部的预留安装平面仅需要略大于底座尺寸即可；整体安装后的垂直高度处于常规轻型脚轮的尺寸区间，搭配同系列的定向脚轮使用时，能保证设备底部离地高度一致，不会出现设备倾斜、轮体悬空受力不均的问题。轮体的转动半径经过校核，在支架转向至任意角度时，轮体边缘都不会与安装底座、设备底部的其他结构件产生干涉，设计设备底板结构时，仅需要在脚轮安装位置周边预留少量的转向避让空间，就能保证脚轮全角度转向顺畅。在实际选型搭配时，可根据设备的整体负载需求，选择单只脚轮对应负载余量足够的规格，通常四只脚轮搭配使用时，整体负载能力按照三只脚轮完全受力的冗余量计算，即可满足绝大多数轻型移动设备的使用需求，避免单只脚轮过载导致的结构损坏。
