机加工定位用V型夹紧座结构设计

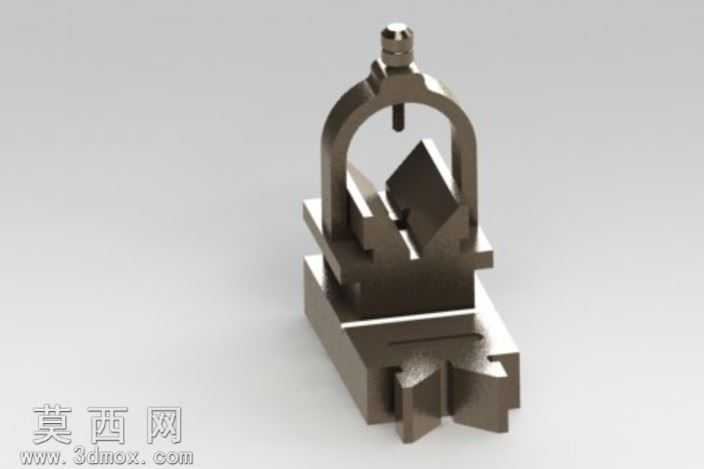

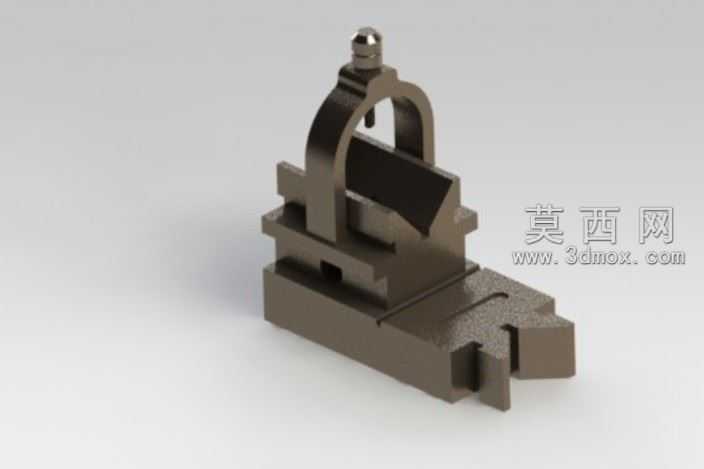

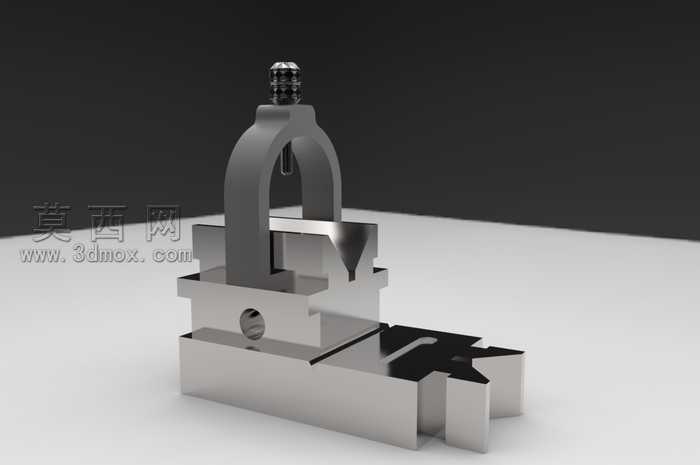

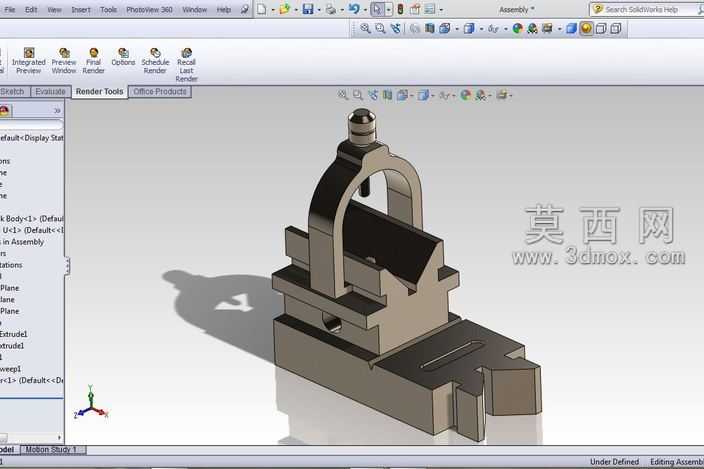

该三维模型为机加工场景常用的V型定位夹紧工装，整体采用模块化堆叠式结构设计，建模过程遵循机械加工工装的实际生产逻辑，以SolidWorks为建模载体，先完成底座基体的草图绘制，通过拉伸凸台命令生成带定位滑槽的底座主体，底座侧面的开槽结构适配机床工作台的T型槽安装需求，可实现工装在工作台上的快速位置调整与锁紧。中部的V型定位块采用对称式结构设计，建模时严格保证V型槽的夹角角度公差与槽面平面度要求，V型槽两侧的定位面经过平面度约束，可适配不同直径的轴类零件装夹定位，保证工件装夹后的同轴度基准。上部的拱形夹紧架通过两侧的立柱与底座连接，建模时在拱形架顶部预留了压紧螺栓的安装孔位，孔位与下方V型槽的中心严格对中，保证夹紧力垂直作用于工件中心，避免装夹过程中工件出现偏移。模型的材质渲染阶段，底座与V型定位块赋予了调质45钢的金属材质，表面添加了细腻的磨削纹理，还原实际工装的加工表面质感，上部夹紧架赋予了发黑处理的金属材质，区分不同部件的表面处理工艺，渲染时添加了柔和的环境光与地面阴影，清晰呈现各部件的装配层级与结构细节。整体结构设计兼顾了定位精度与装夹便捷性，各部件之间的装配间隙经过合理设定，既保证活动部件的动作顺畅，又避免间隙过大导致的定位误差，V型块的定位面与底座安装面的平行度、垂直度均在建模时添加了几何约束，符合工装夹具的设计规范，可直接用于机加工工序的轴类零件装夹定位参考，也可作为工装设计教学的典型案例使用。
