辊压成型移动工作站结构设计

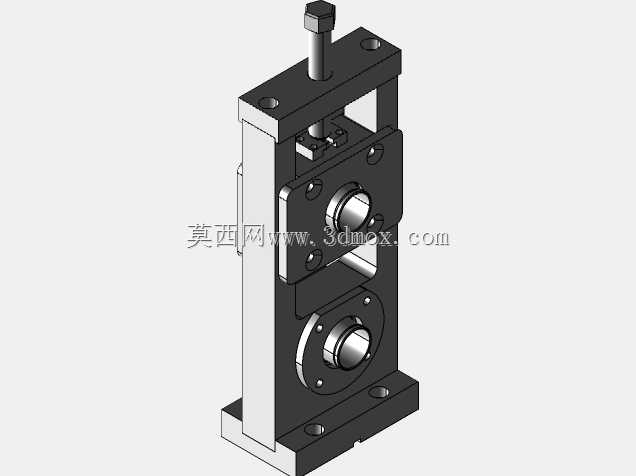

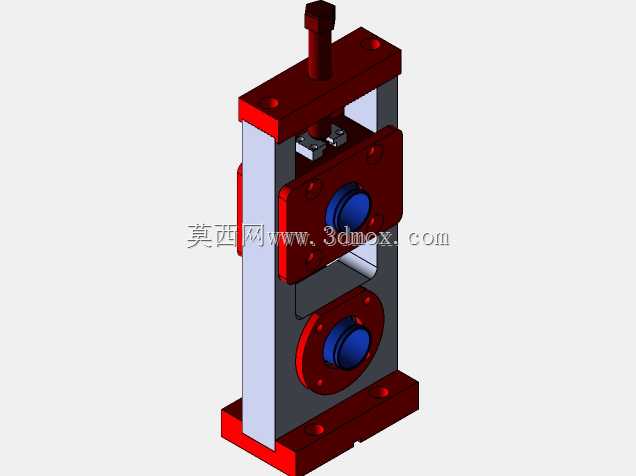

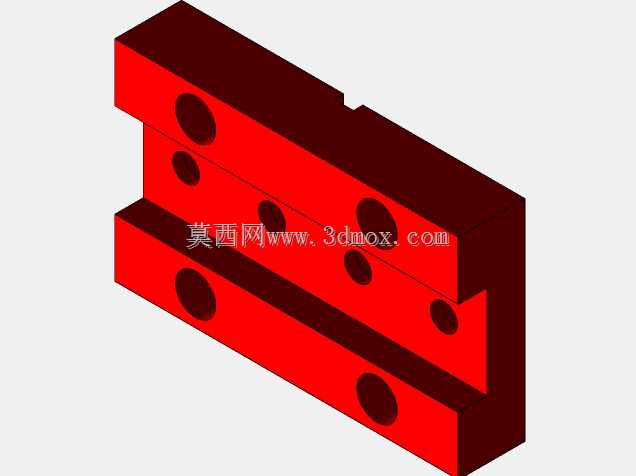

　　这套辊压成型移动工作站的结构设计，核心面向型材连续冷弯辊压生产线的工位补位、小批量多规格型材试制以及现场辊压工序的灵活调整场景，在金属型材加工车间、钣金成型产线、定制化型材生产单元中，这类可移动的辊压工位能够替代固定安装的大型辊压设备完成局部成型、校形、二次压型作业，不需要对原有产线做大规模改造，就能快速适配不同批次型材的加工需求。从结构布局来看，整体采用立式框架承载结构，上下两端为带安装孔的钢制底板与顶板，通过两根平行的立式支撑立柱连接形成稳定的承载框架，框架中部设置两层可调节的辊压安装工位，每个工位都预留了辊轮轴系的安装定位面与锁紧结构，顶部设置调节螺杆组件，能够通过螺旋传动调整上层辊压工位的垂直位置，以此适配不同厚度、不同成型深度的型材加工需求，调节行程覆盖常规薄板到中厚板的辊压加工区间，调节到位后通过侧面的锁紧螺栓完成位置固定，避免作业过程中出现工位窜动影响成型精度。

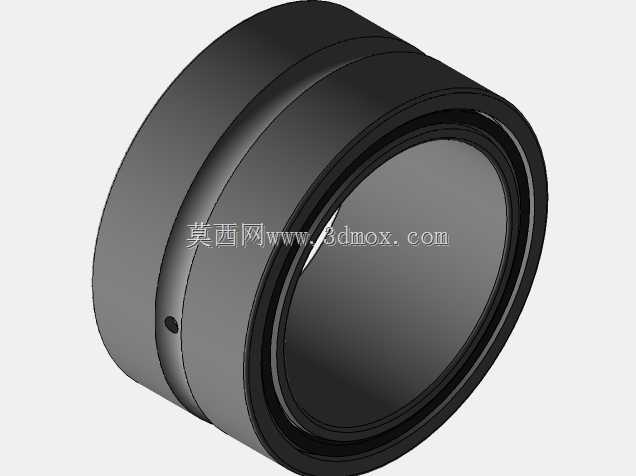

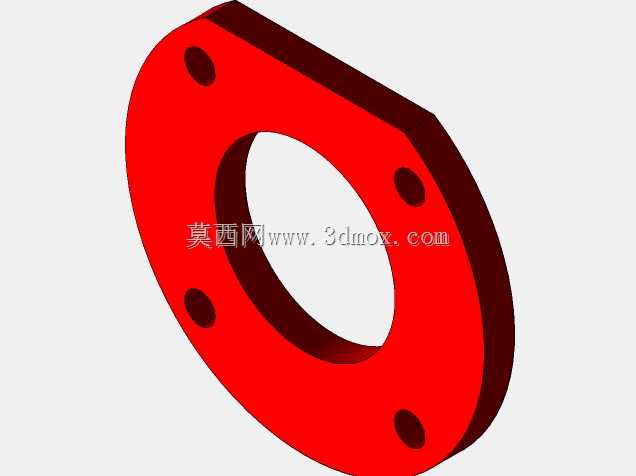

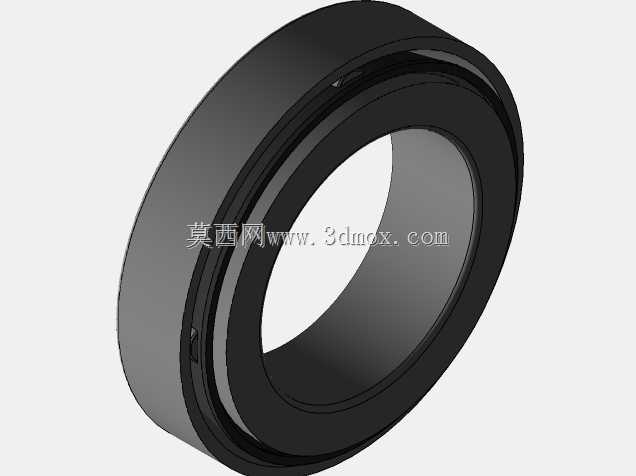

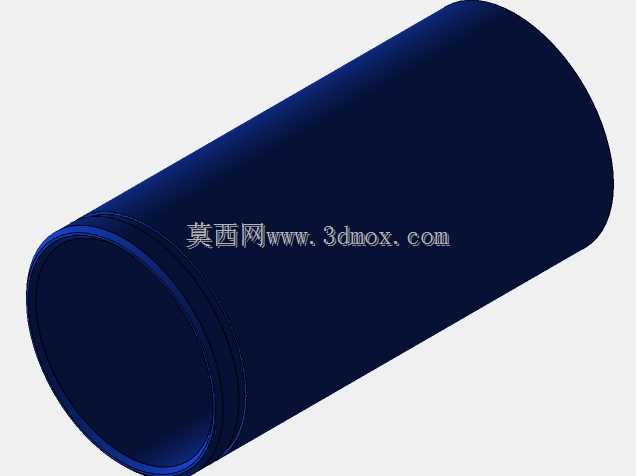

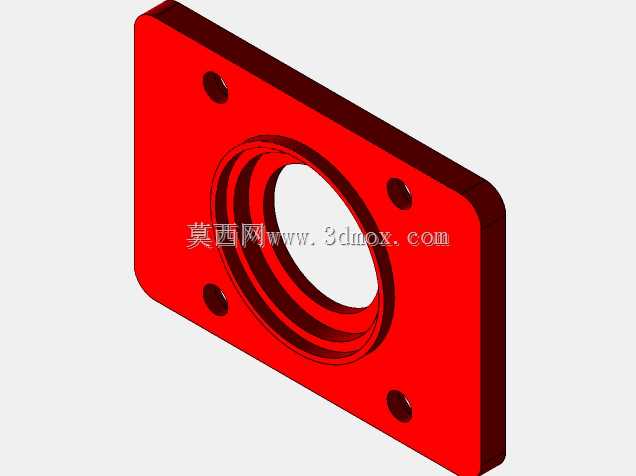

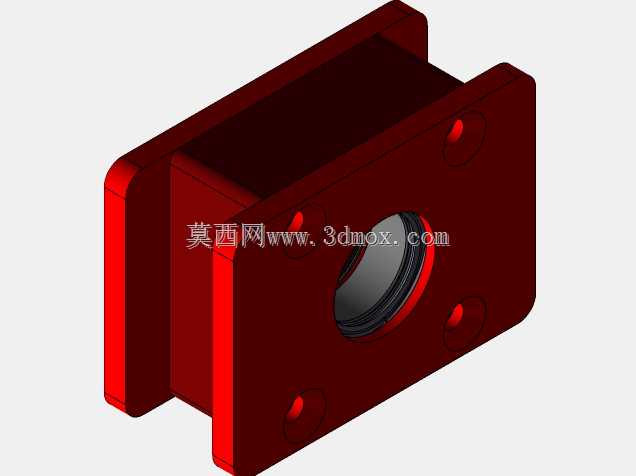

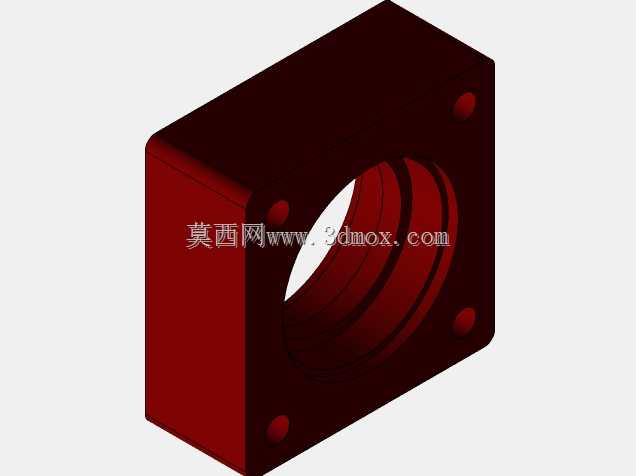

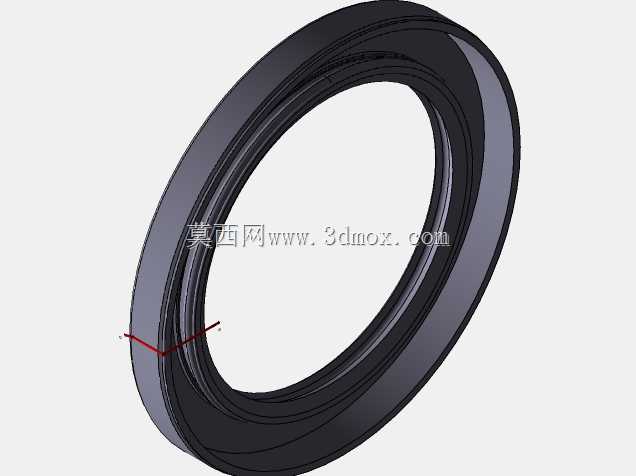

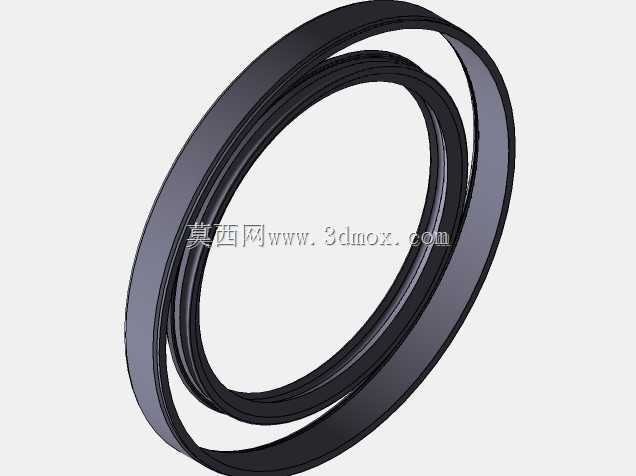

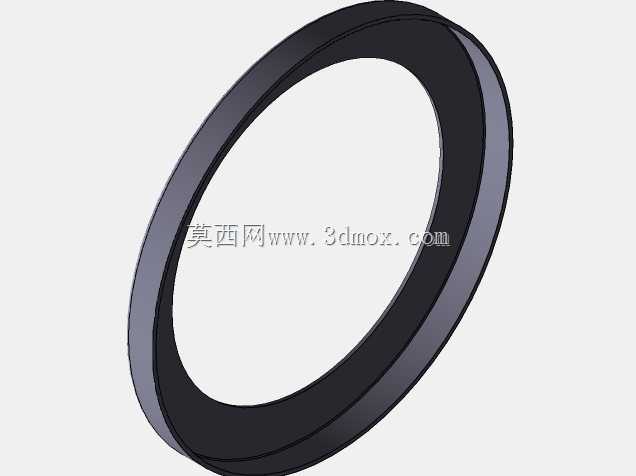

　　在安装边界设计上，底部安装板的孔位按照通用设备安装标准做了等距排布，既可以通过膨胀螺栓固定在混凝土地面做固定工位使用，也可以通过螺栓连接安装在带脚轮的移动底盘上，实现工位在车间不同产线之间的快速转场，整体框架的宽度尺寸控制在窄幅区间，能够嵌入现有产线的辊道间隙中，不需要额外占用过多车间通道空间，侧面的辊轮安装位采用法兰式定位结构，更换不同型面的辊轮时只需要拆卸法兰端盖就能完成辊轮换装，换装过程不需要拆解整体框架，能够大幅缩短工位调整的准备时间。从功能特性来看，双工位的布局能够同时完成两道连续的辊压成型工序，下层工位可完成型材的初步预弯成型，上层工位配合顶部调节结构完成最终的定型压合，两道工序集成在同一个框架结构上，减少了型材在不同工位之间转运的定位误差，辊轮轴系的安装位预留了轴承安装腔与润滑通道，能够适配深沟球轴承或者圆锥滚子轴承的安装，根据加工载荷的不同可以灵活选配轴承型号，满足从轻载薄板成型到中载厚板校形的不同载荷需求。

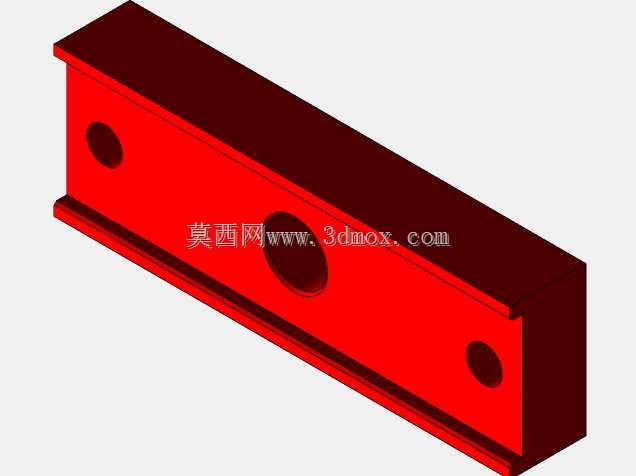

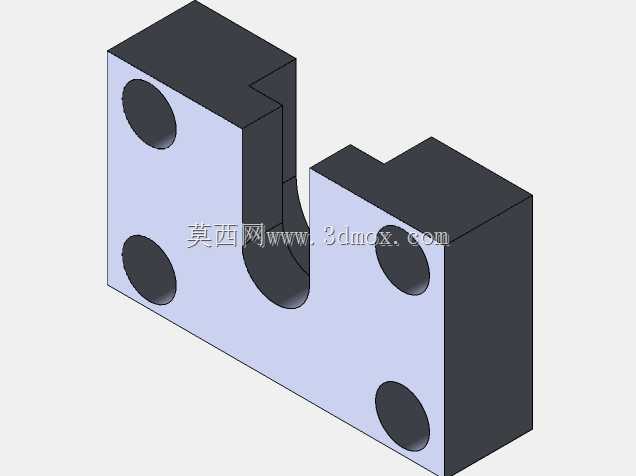

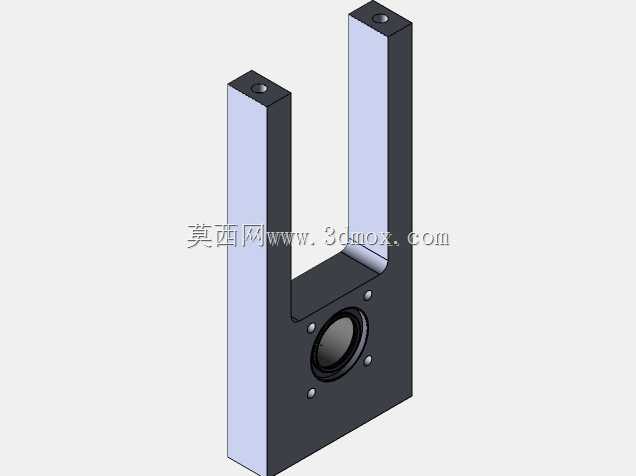

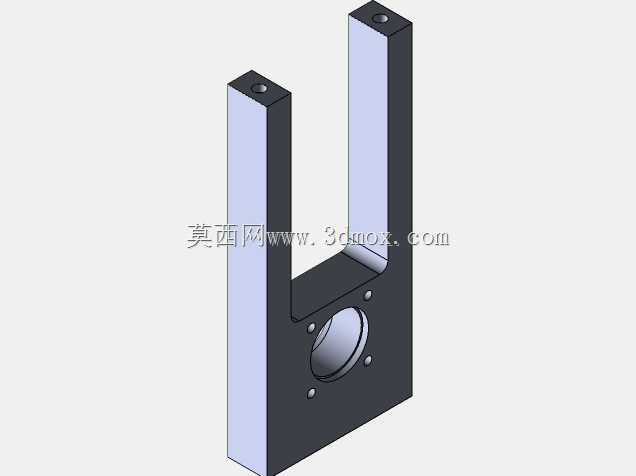

　　设计过程中重点考量了框架的刚性表现，立式支撑立柱采用矩形截面型钢加工，与上下安装板之间通过焊接加销钉定位的方式连接，避免长期承受辊压载荷出现焊缝开裂或者框架变形，中部的工位安装板与立柱之间采用滑动配合加锁紧的结构，滑动面做了铣削加工保证平面度，让工位调整过程顺畅无卡滞，同时锁紧后的接触面积足够大，能够承受辊压过程中的径向载荷而不出现位置偏移。在实际应用场景中，这类移动辊压工位常被用于彩钢瓦生产、轻钢龙骨加工、汽车型材小件成型、门窗型材校形等场景，当产线需要临时切换型材规格或者新增成型工序时，不需要停机对主辊压线进行大规模调整，只需要将该移动工位推送至对应辊道位置，固定后调整好辊轮间隙与工位高度，就能快速接入产线完成加工作业，对于小批量定制化型材生产场景，该工位还可以单独作为独立辊压设备使用，配合手动送料或者小型送料机构完成单件小批量的型材成型加工，不需要动用大型连续辊压生产线，降低小批量生产的设备能耗与调试成本。

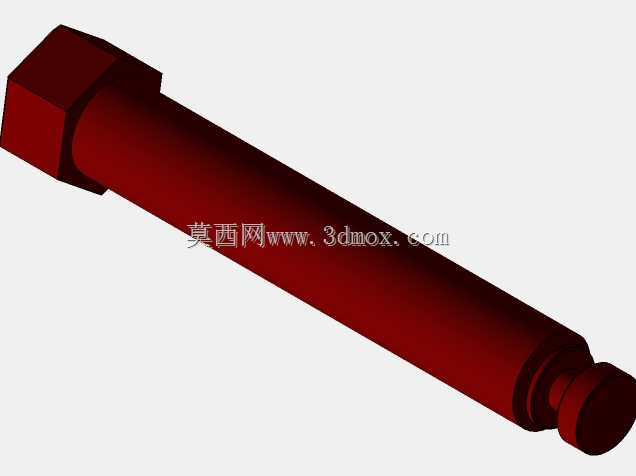

　　结构细节上，顶部的调节螺杆采用梯形螺纹设计，具备自锁特性，调整到指定位置后不会因为辊压载荷出现反向回转，螺杆顶端设置四方头结构，可以通过普通扳手或者套筒工具完成高度调节，不需要配备专用的调节工具，适配车间日常维护调整的工具使用习惯，每个辊轮安装位的同轴度公差按照机械加工IT7级精度控制，保证上下辊轮、前后辊轮的平行度与同轴度，避免辊压过程中出现型材跑偏、成型面褶皱、壁厚不均等质量问题，框架的所有外露棱边都做了倒角处理，避免安装调整过程中出现磕碰划伤，整体结构没有复杂的异形曲面，所有零部件都可以通过常规的机加工、焊接工艺完成制造，加工成本低，后期维护更换配件也十分方便，不需要定制特殊规格的备件。
