便携式强光金属手持照明手电结构设计

　　这款手持照明手电的结构设计，首先围绕户外作业、设备巡检、应急抢修这类高频使用场景展开，在结构排布上优先考虑握持稳定性与抗冲击性能，筒身主体采用一体化金属材质加工，表面做了防滑滚花与散热鳍片的复合结构，既解决了长时间高功率点亮时的热量导出问题，也能在戴劳保手套操作时提供足够的摩擦力，避免滑脱。灯头位置做了加厚的防撞包边设计，镜片采用内嵌式安装，边缘高出镜片平面1.5mm左右，即使手电从1.2米高度自由跌落至水泥地面，也不会直接冲击镜片造成碎裂，适配工矿巡检、户外抢修这类复杂作业环境的使用需求。

　　筒身的开关设置在尾部，采用按压式通断结构，按压行程控制在1.2mm，操作反馈清晰，尾部同时设计了挂绳孔位，可搭配安全挂绳系在作业人员的安全带上，防止高空作业时设备坠落。在内部结构排布上，电池仓采用同心度公差控制在0.05mm以内的圆筒结构，适配常规规格的充电锂电池，仓壁做了绝缘氧化层处理，避免金属筒身与电池外壳直接接触造成短路，电池与灯头驱动板之间设置了减震泡棉垫，能够抵消跌落时的冲击力，防止驱动板上的贴片元件出现虚焊脱落。

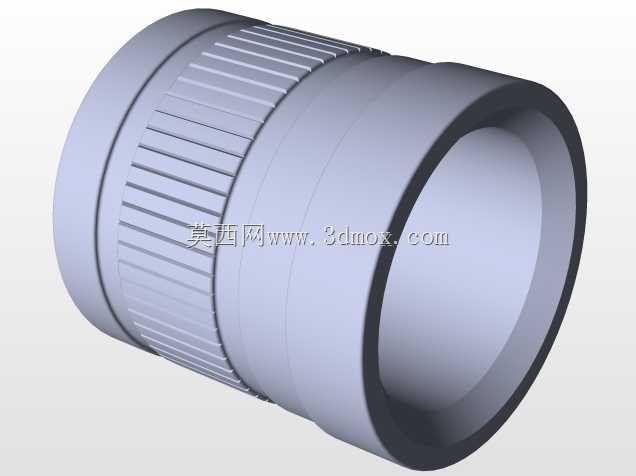

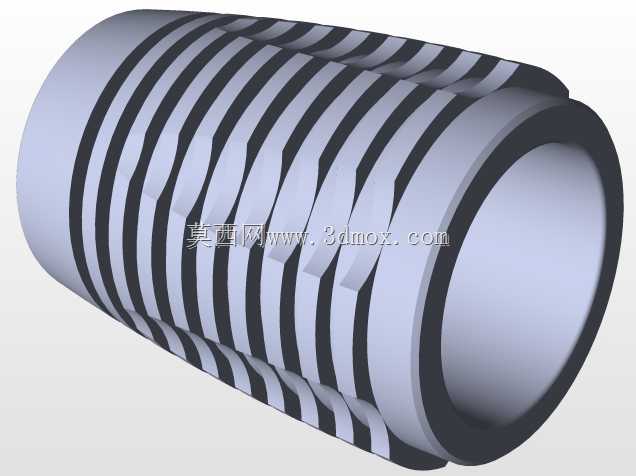

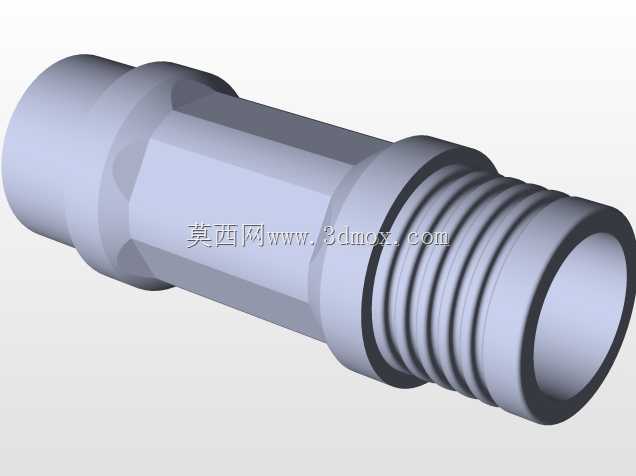

　　灯头的反光杯采用抛物线曲面设计，建模时对曲面的反光角度做了反复校准，能够将LED光源的光线聚拢成均匀的光柱，中心光斑照度均匀，边缘无明显暗区，照射距离可满足百米范围内的照明需求，反光杯与灯头外壳之间采用过盈配合加耐高温胶粘接的固定方式，长时间点亮产生的高温也不会造成反光杯移位。筒身中部的散热鳍片采用等距环形排布，鳍片厚度1mm，间距2mm，总散热面积比光滑筒身提升60%以上，能够在高功率点亮模式下快速将LED产生的热量传导至筒身外表面，避免内部温度过高造成光源光衰或者驱动电路损坏。筒身前后的连接位置都采用了梯形螺纹连接，螺纹配合间隙控制在0.03mm，旋转手感顺滑无卡顿，同时在螺纹处设计了橡胶密封圈，能够达到IP65级别的防水防尘能力，雨天作业或者在多粉尘的车间内使用时，不会因为进水或者进尘造成电路故障。尾盖位置的弹簧采用镀金导电弹簧，接触电阻更小，大电流供电时不会因为接触不良造成灯光闪烁，弹簧的压缩行程控制在3mm，即使电池因为长时间使用出现轻微的尺寸缩水，也能保证电池与触点的可靠接触。

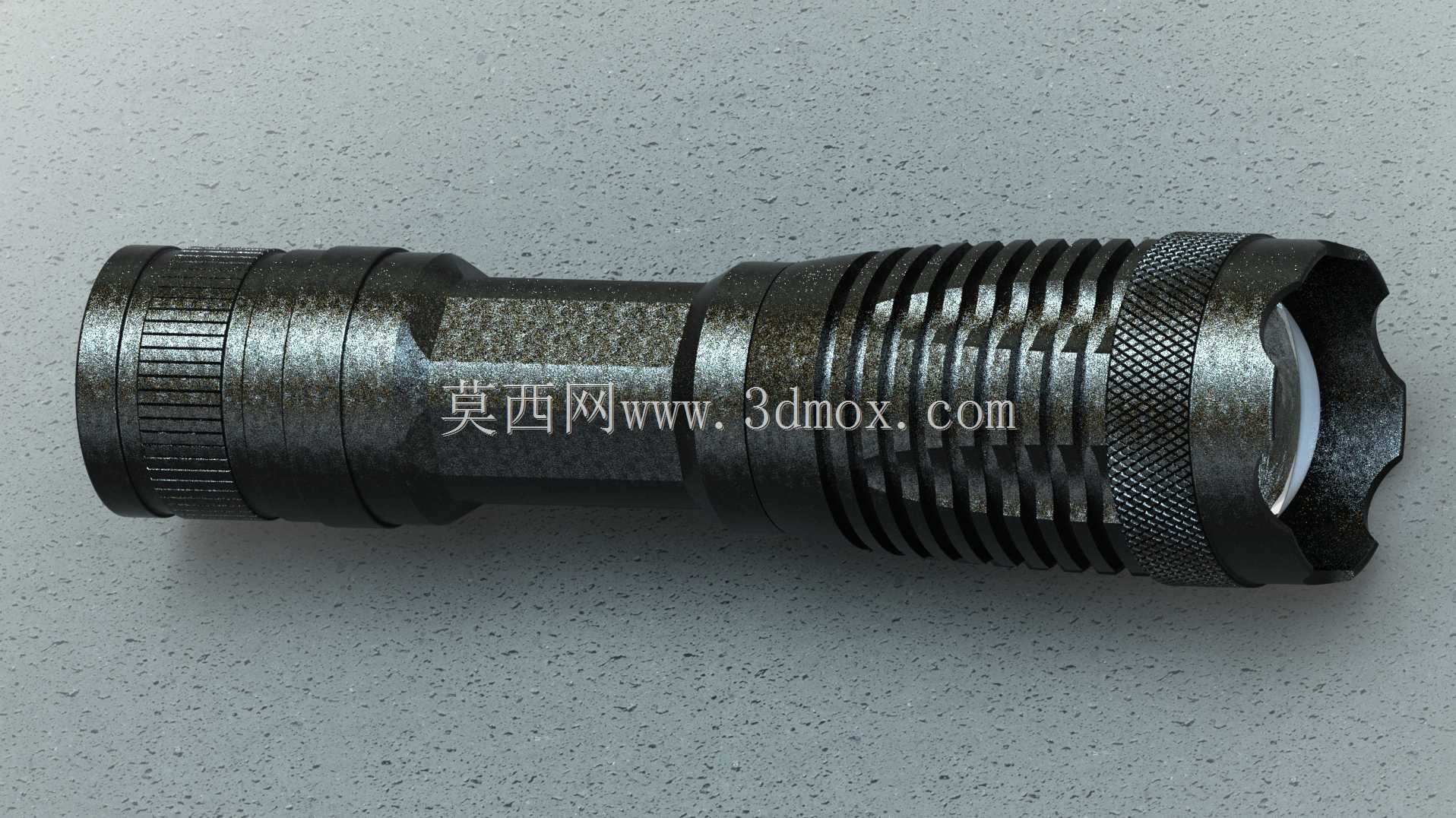

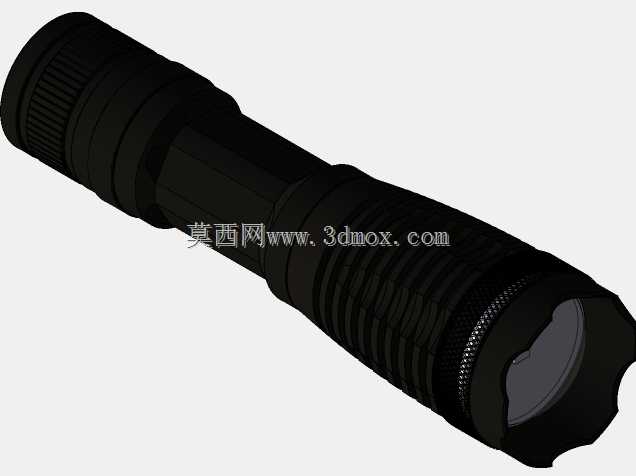

　　整个手电的外形尺寸控制在总长135mm，头部直径42mm，筒身直径32mm的范围内，整体重量控制在220g左右，单手握持时重心落在手掌中心位置，长时间握持不会产生明显的疲劳感，既可以放在工具包内随身携带，也可以通过配套的抱夹固定在安全帽或者工作服口袋上，方便随时取用。在建模过程中，所有的配合面都做了公差匹配设计，金属加工件的公差按照IT7级精度设定，橡胶密封件的压缩量控制在25%，既保证密封性能，又不会因为压缩量过大造成装配困难，所有的棱角位置都做了R0.5的圆角处理，没有尖锐的边角，避免使用过程中划伤操作人员的手部或者刮坏工具包的面料。灯头的玻璃镜片采用钢化玻璃材质，厚度2mm，能够承受普通的砂石冲击，镜片与反光杯之间设置了耐高温的硅胶垫圈，既可以缓冲震动，也能防止光线从镜片边缘漏出影响聚光效果。驱动电路放置在灯头内部的独立仓室内，与散热外壳直接接触，工作时产生的热量可以直接通过外壳散出，电路具备过放保护、过流保护功能，电池电压低于设定阈值时会自动降低亮度提醒充电，出现短路情况时会瞬间切断电路，避免发生安全隐患。
