桌面式双缸斯特林动力装置设计

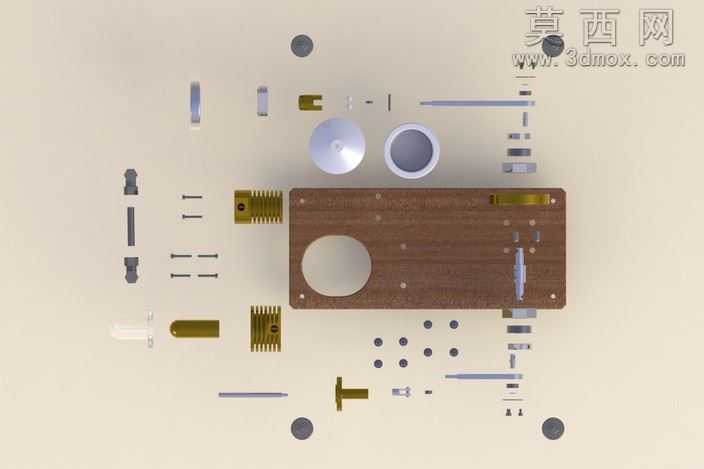

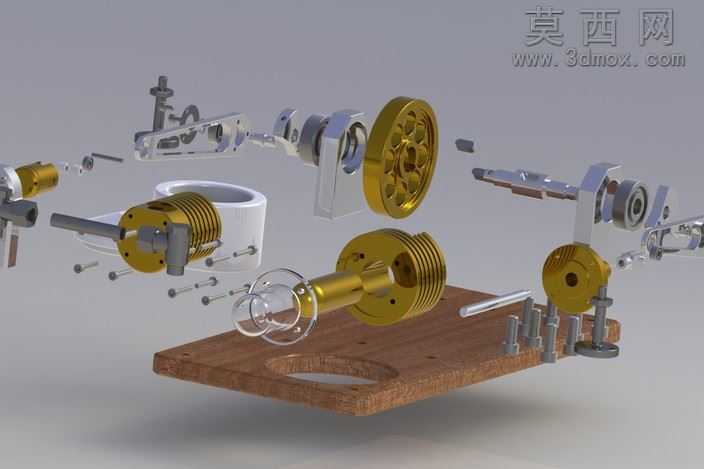

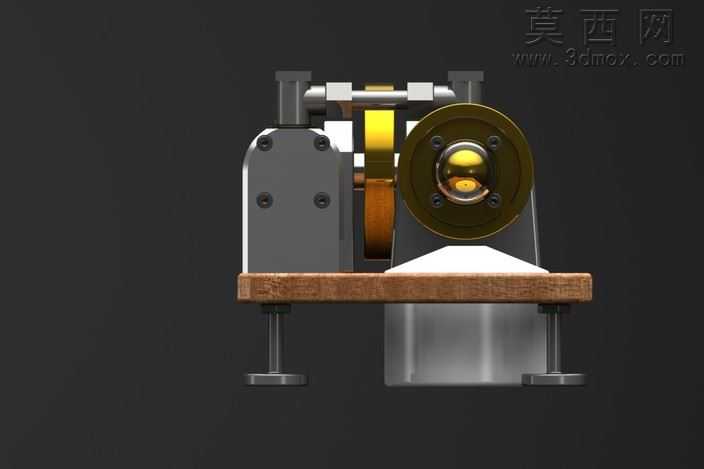

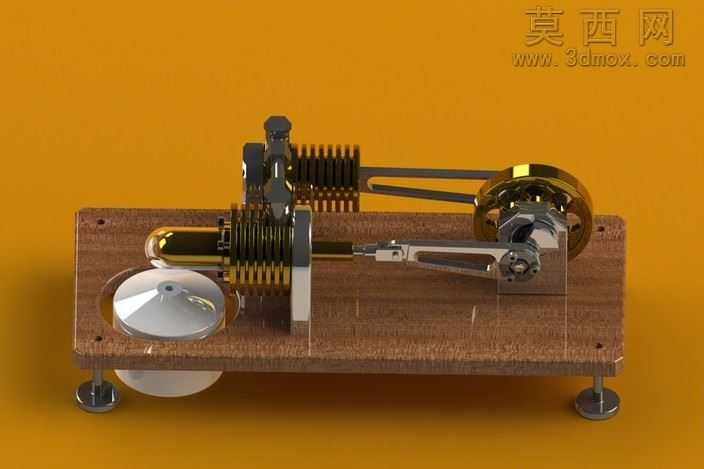

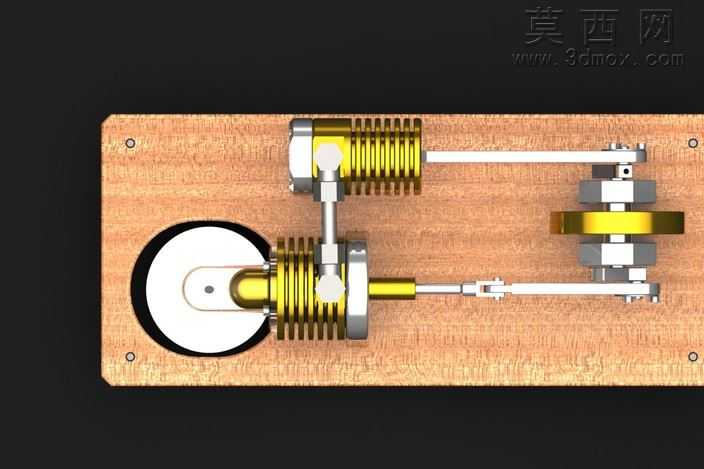

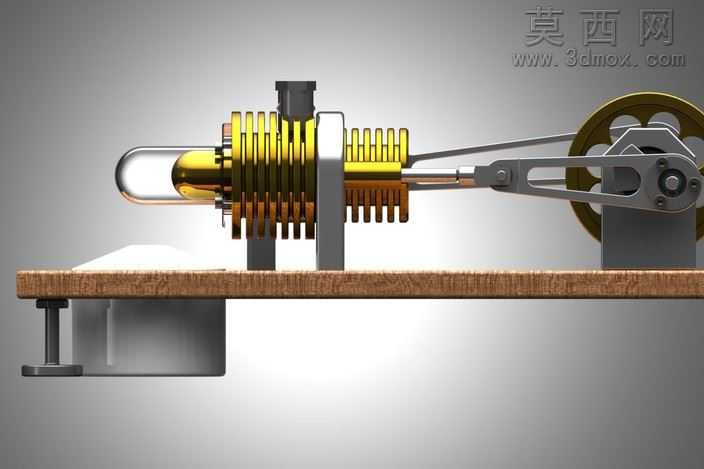

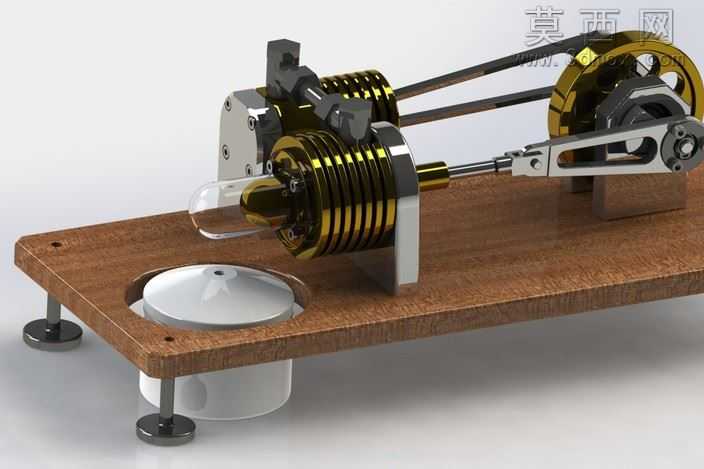

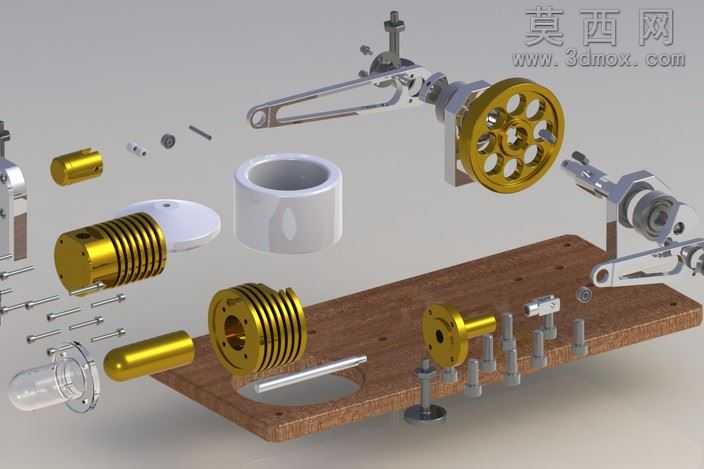

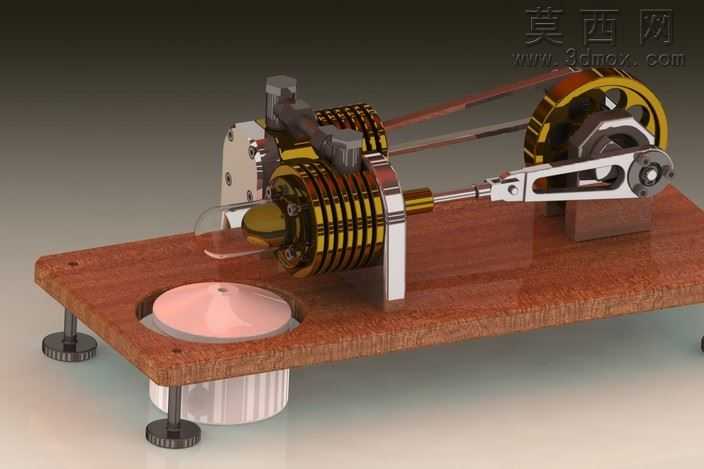

本作品为桌面展示用途的双缸斯特林动力装置三维建模作品，建模阶段严格遵循斯特林循环的工作原理进行结构推演，首先完成核心动力组件的参数化建模：对置换气缸、动力气缸的缸体采用回转特征建模，保证缸体内壁的同轴度公差符合装配要求，缸体外壁的散热鳍片采用阵列特征完成，每一片鳍片的厚度、间距均保持一致，还原真实散热结构的形态。传动部分的曲柄连杆机构采用草图约束配合拉伸、切除特征完成，对曲轴的偏心距、连杆长度进行参数匹配，保证活塞运动行程与曲轴转动角度的对应关系准确，避免出现运动干涉。飞轮部分采用多段回转加切除特征，还原轮辐与轮毂的结构，同时对飞轮的配重部分做了细节刻画，保证转动时的动平衡逻辑合理。底座部分采用实木纹理的材质设定，支撑脚采用金属包胶的可调脚杯结构，通过拉伸与圆角特征完成脚杯的防滑垫、调节螺纹细节。加热端的透明玻璃罩采用透明材质参数设定，还原玻璃的透光与折射效果，冷却端的金属散热件采用抛光黄铜材质，金属支架部分采用拉丝不锈钢材质，木质底座采用胡桃木纹理材质，不同材质的粗糙度、反射率参数经过反复调试，渲染阶段采用三点布光方案，主光模拟侧方自然光突出金属件的高光质感，辅光弱化阴影区域的死黑，补光勾勒透明玻璃罩的轮廓，最终渲染图清晰展现装置的装配关系与细节质感。设计思路上兼顾了机械原理的准确性与桌面摆件的观赏性，在保证结构符合斯特林发动机工作逻辑的前提下，优化了整体的外观比例，将所有动力组件整合在规整的木质底座上，既可以作为热能动力原理的教学展示模型，也可以作为精致的机械主题桌面陈设，所有零件的装配关系均符合实际机械装配逻辑，不存在无法装配的悬空结构，运动部件的行程预留了足够的间隙，避免模拟运动时出现碰撞穿模的问题。
