钢丝绳上下滚动收放用线筒结构

　　在起重牵引、线缆收放、物料提升这类需要往复传递柔性载荷的设备场景里，线筒是直接承接钢丝绳排布、传递牵引扭矩的核心执行部件，其结构合理性直接决定了钢丝绳的使用寿命、设备运行的平稳性，甚至会影响整套牵引系统的安全冗余。日常现场运维中最常见的故障，比如钢丝绳乱绳、咬绳、偏磨，甚至跳绳脱槽，追根溯源大多和线筒的结构设计、安装匹配度直接相关，而非单纯的钢丝绳质量问题。

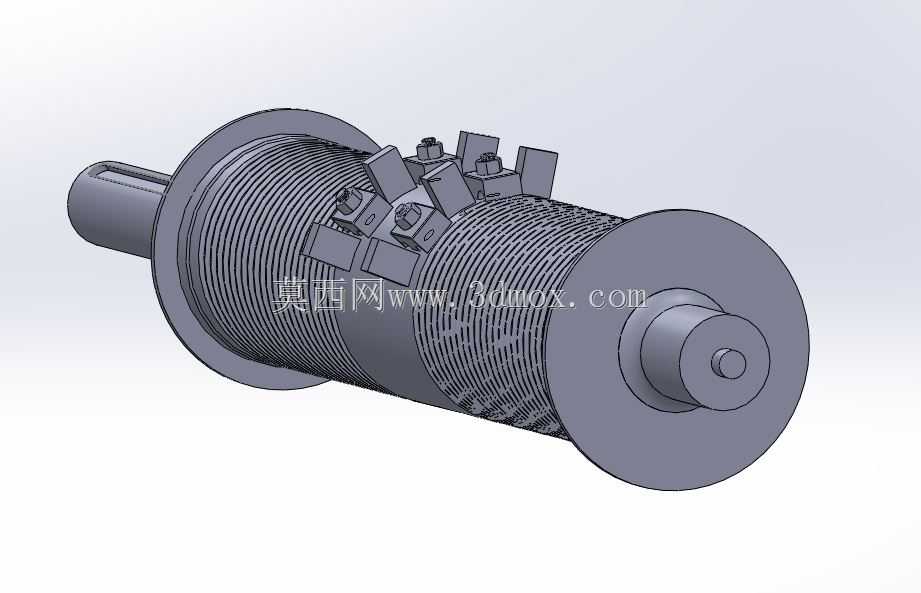

　　这款线筒的结构设计完全围绕钢丝绳上下滚动收放的实际工况展开，主体采用阶梯轴加一体式绕线筒体的布局，两端的法兰挡边做了加厚处理，高度刚好覆盖钢丝绳满层缠绕后的最大外径，能在钢丝绳往复排线出现小幅偏移时起到硬限位作用，避免钢丝绳从筒体边缘脱出。筒体表面加工有连续的螺旋导向槽，槽型截面做了圆弧过渡，圆弧半径比适配钢丝绳的公称半径大0.2倍，既可以保证钢丝绳嵌入槽内时不会出现卡滞，也能让每层钢丝绳在缠绕时顺着螺旋槽有序排布，减少层与层之间的挤压磨损。和普通光面卷筒不同的是，这款线筒在筒体中段设置了可调式压绳组件，组件通过螺栓固定在筒体的预装凸台上，压块的接触面同样做了和绳槽匹配的圆弧，在钢丝绳缠绕到中段位置时，压块可以给绳层提供恒定的预紧压力，避免设备启停瞬间钢丝绳因为惯性出现松圈、乱层的问题，尤其是在频繁正反转的往复牵引工况下，这个结构能大幅降低钢丝绳脱槽的概率。

　　从安装边界来看，线筒两端的伸出轴采用了不同直径的阶梯设计，一端为长输出轴，加工有标准平键键槽，可直接和减速器输出轴、传动链轮或者联轴器对接，轴肩位置预留了轴承安装位，可适配常用的深沟球轴承或者圆锥滚子轴承，满足不同径向载荷的支撑需求；另一端为短定位轴，仅做径向支撑使用，轴端加工有中心螺纹孔，方便安装轴向定位端盖，防止筒体运行过程中出现轴向窜动。整体安装时需要保证两端支撑轴承的同轴度公差控制在0.05mm以内，否则会出现筒体转动卡滞、轴承受力不均导致早期磨损的问题。筒体的有效绕线长度是根据适配钢丝绳的直径、额定收放长度计算得出的，预留了至少1.5圈的安全缠绕圈数，避免钢丝绳收放到极限位置时，绳头固定点直接承受全部牵引载荷。

　　设计过程中需要重点考量几个核心参数的匹配：首先是绳槽的螺距，要比钢丝绳公称直径大10%左右，给钢丝绳的形变、磨损预留足够空间，避免相邻绳圈之间出现硬挤压；其次是两端法兰的直径，要比最外层钢丝绳的外径大出至少1.5倍钢丝绳直径，防止高速收放时钢丝绳从法兰边缘甩出；另外筒体的壁厚需要根据额定牵引载荷做强度校核，尤其是在钢丝绳最大拉力作用下，筒体的径向变形量不能超过绳槽深度的1/10，否则会出现绳槽卡滞钢丝绳的问题。压绳组件的压紧力也需要做合理匹配，压力过大会加剧钢丝绳和压块之间的磨损，压力过小则起不到防松乱绳的作用，一般调整到钢丝绳在额定牵引力下不会出现层间滑动即可。

　　在实际应用场景中，这类线筒可适配小型起重设备、舞台升降机构、仓储货梯、牵引式输送设备等多种需要往复收放钢丝绳的场合，相比普通的光面卷筒，带螺旋槽和压绳结构的线筒能让钢丝绳的排布更规整，有效降低钢丝绳的偏磨、挤压损耗，延长钢丝绳更换周期，同时减少因为乱绳导致的设备停机维护时间。安装时需要注意线筒的轴线要和钢丝绳的出绳方向保持垂直，出绳点的偏角不能超过3度，否则会加剧钢丝绳和法兰挡边、绳槽侧壁的磨损，长期运行还会出现钢丝绳爬槽的问题。另外绳头的固定位置设置在筒体法兰的内侧，采用压板式固定结构，固定螺栓的强度等级不低于8.8级，保证绳头连接的可靠性，避免牵引过程中出现绳头滑脱的安全隐患。
