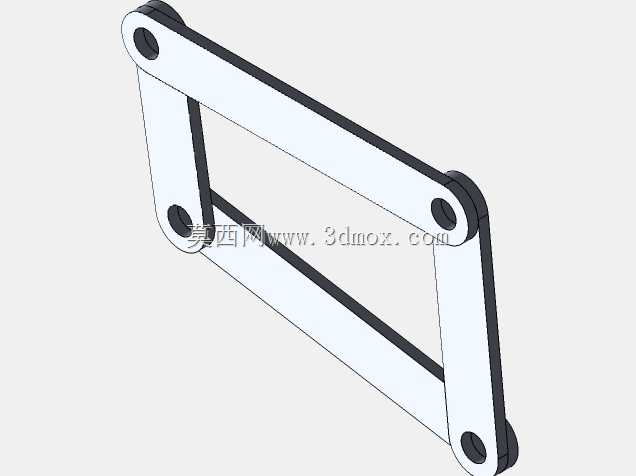

平行四连杆铰接传动机构结构设计

　　这套平行四连杆铰接结构，是机械传动领域最基础也最具普适性的运动转换单元，日常在自动化生产线的工件移栽工位、轻工包装设备的取放料执行端、阀门调节的联动驱动结构、工程机械的支撑臂架组里都能见到它的衍生形态，核心作用是通过固定铰接点的约束，将主动杆的定轴回转运动，平稳转化为从动杆的同步摆动或是连杆端的平移动作，相比齿轮、凸轮这类刚性传动件，它的加工门槛更低，运动过程无硬冲击，对安装同轴度的容错空间更大，很适合中低速、长行程的往复运动场景。

　　从实际设计逻辑来看，这套结构的四个铰接回转副全部采用等直径销轴配合，相邻杆体的铰接孔位同轴度公差控制在IT7级，避免运动过程中出现卡滞或旷量；四根杆体的长度严格遵循平行四边形几何关系，两根长杆作为连架杆长度完全一致，两根短杆分别作为固定机架与运动连杆，长度参数匹配，保证运动过程中连杆端始终保持水平姿态，不会出现角度偏转，这一点在需要搭载执行末端的工位上尤为重要——比如给移栽工位搭配真空吸盘、夹爪时，不需要额外增加姿态补偿结构，就能保证工件移送过程中始终保持初始摆放角度，减少辅助定位工序。

　　杆体本身采用等截面矩形结构设计，截面厚度根据额定负载下的抗弯强度计算确定，铰接位置的轴孔边缘做了倒角处理，既方便销轴装配，也能减少应力集中，避免长期交变载荷下孔位出现开裂；每个铰接位置都预留了标准润滑脂注油通道，日常维护时不需要拆解结构就能直接加注润滑脂，降低回转副的磨损速率，延长整体使用寿命。

　　安装边界上，固定机架端的两个铰接孔位中心距是整套机构的安装基准，安装时需要保证两个固定铰接点的连线处于水平或预设基准角度，主动杆的驱动端预留了标准键槽连接位，可以直接匹配伺服电机、旋转气缸或是手动驱动手柄的输出轴，不需要额外设计转接法兰；连杆端的安装面预留了成组的螺纹安装孔，孔位间距符合通用工装附件的安装标准，可以直接固定夹爪、吸盘、压头这类执行元件，不需要二次打孔加工。

　　实际应用中，这套结构的运动行程可以通过调整连架杆的长度灵活适配：当需要大角度摆动输出时，可以适当增加连架杆的长度，同时校核杆体运动过程中的干涉边界，避免杆体摆动时和周边设备构件发生碰撞；如果需要小行程高频往复动作，可以缩短连架杆长度，搭配更高的驱动转速，此时杆体的线速度更低，运动惯量更小，运行稳定性更强。不同于偏心轮、曲柄滑块这类存在急回特性的传动结构，平行四连杆的运动全程线速度变化平缓，没有明显的速度突变，用在易碎工件移送、软质材料压合这类对冲击敏感的工位上，能有效降低工件损坏率，也能减少驱动端的负载波动，延长驱动元件的使用寿命。

　　在结构细节处理上，所有杆体的棱边都做了圆角钝化处理，避免装配和维护过程中划伤操作人员，铰接销轴的端部采用卡簧限位结构，不需要额外的锁紧螺母，拆解维护时只需要用卡簧钳取下卡簧就能抽出销轴，更换磨损的轴套或是杆体，维护效率更高；轴孔内部镶嵌有自润滑铜套，即使在无频繁润滑的工况下，也能保证上万次往复运动不出现过度磨损，适合在食品包装、纺织设备这类不方便频繁停机维护的生产线上使用。另外，这套结构的所有构件都采用对称设计，左右侧的杆体可以互换，减少备件储备的种类，降低后期运维的备件成本。
